Описание, применение ПДУ-Н212-220-35

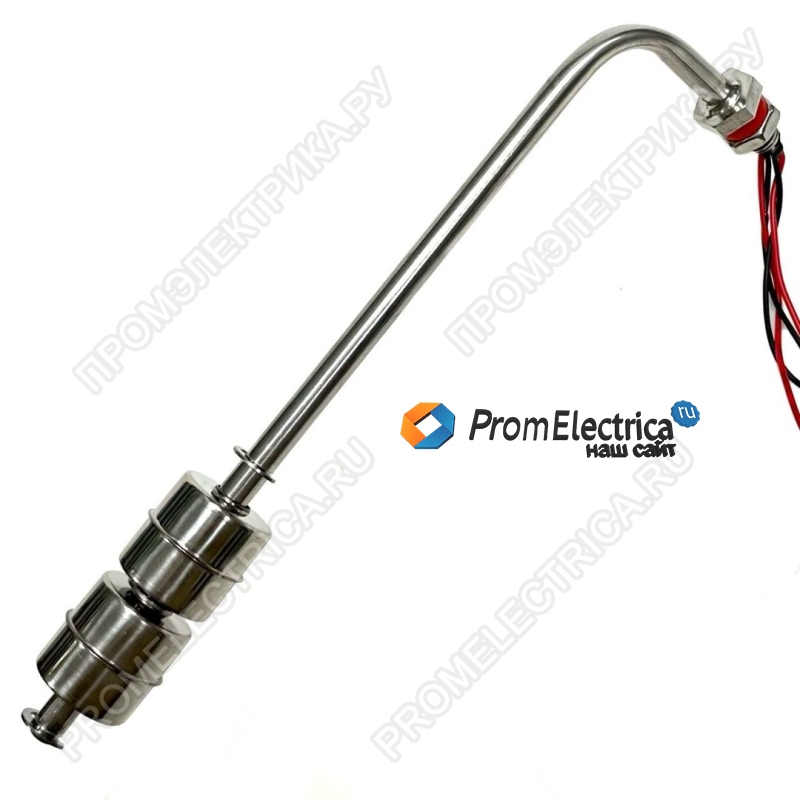

ПДУ-Н212-220-35 — это высокоэффективный поплавковый датчик уровня, разработанный для точного контроля уровня жидкостей в резервуарах. Этот датчик является идеальным решением для промышленных, строительных и производственных задач, где требуется надежное измерение уровня жидкостей, неагрессивных к материалам датчика (нержавеющая сталь).
Ключевые особенности и преимущества:
- Универсальность применения: Датчик подходит для работы с широким спектром жидкостей, включая воду, масла и другие неагрессивные среды. Он устойчив к пене и пузырькам, что обеспечивает стабильную работу даже в сложных условиях.
- Гибкость в настройке: Контакт геркона может быть как замыкающим, так и размыкающим, в зависимости от положения поплавка на штоке. Это позволяет легко адаптировать датчик под конкретные требования системы.
- Широкий температурный диапазон: Устройство работает в диапазоне от -30°C до +110°C, что делает его пригодным для эксплуатации в условиях экстремальных температур.
- Простота монтажа и эксплуатации: Датчик устанавливается в вертикальном положении и подключается к внешнему оборудованию по 4-проводной схеме. Логику работы можно изменить, перевернув поплавок на 180°, что обеспечивает дополнительную гибкость в использовании.
- Долговечность и надежность: Корпус датчика выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии и агрессивным средам. Это делает устройство идеальным для длительной эксплуатации в сложных условиях.
- Компактность и легкость: Датчик имеет небольшие габариты (225×75×28 мм) и вес всего 82 г, что упрощает его установку и интеграцию в существующие системы.
Технические характеристики:
- Рабочее положение: Вертикальное.
- Тип крепления: Горизонтальное.
- Количество уровней контроля: 2.
- Материал корпуса: Нержавеющая сталь.
- Диапазон рабочих температур: от -30°C до +110°C.
- Максимальное рабочее давление: 1 МПа.
- Максимальная коммутируемая мощность: 50 Вт (ВА).
- Максимальный коммутируемый ток: ≤ 0,5 А (при напряжении ≥ 24 В).
- Максимальное коммутируемое напряжение: ≤ 220 В.
- Схема подключения: 4-проводная.
- Длина проводов: 350 мм.
- Тип присоединения: М10 × 1,5.
- Размеры поплавка: Ø28×26 мм.
- Размеры погружной части: 220×28 мм.
- Расстояние между поплавками: 37 мм.
Области применения:
Датчик ПДУ-Н212-220-35 широко используется в следующих сферах:
- Контроль уровня жидкостей в резервуарах.
- Управление насосами и клапанами в системах водоснабжения и водоотведения.
- Мониторинг уровня в промышленных установках и на производственных линиях.
