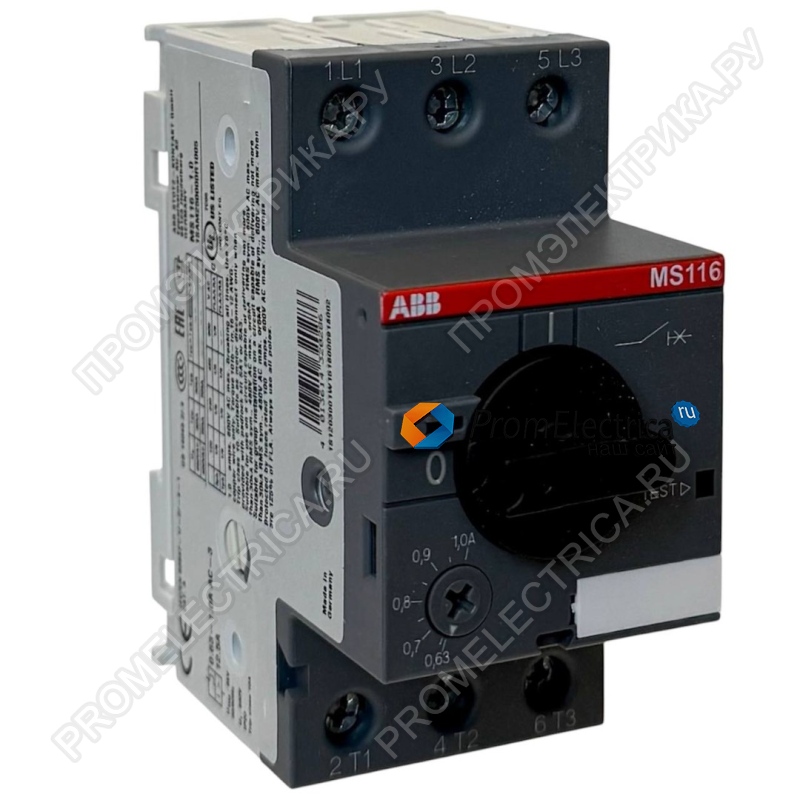

Описание, применение 1SAM250000R1005 ABB
Чистая ширина продукта:45 мм
Чистая высота продукта:90 мм
Глубина / длина продукта:85,6 мм
Вес нетто продукта:0,225 кг
Технический
Номинальная отключающая способность при коротком замыкании (I cs ):(230 В переменного тока) 50 кА
(400 В переменного тока) 50 кА
(440 В переменного тока) 50 кА
(500 В переменного тока) 30 кА
(690 В переменного тока) 30 кА
Номинальная предельная отключающая способность при коротком замыкании (I cu ):(230 В переменного тока) 100 кА
(400 В переменного тока) 100 кА
(440 В переменного тока) 100 кА
(500 В переменного тока) 100 кА
(690 В переменного тока) 100 кА
Установка номинального мгновенного тока короткого замыкания (I i ):12,5 А
Диапазон настройки:0,63 ... 1,0 А
Номинальная рабочая мощность AC-3 (P e ):(400 В) трехфазный 0,25 кВт
Номинальное рабочее напряжение:Главная цепь 690 В переменного тока
Номинальный рабочий ток (I e ):1 А
Номинальный рабочий ток AC-3 (I e ):1 А
Номинальная частота (f):Главная цепь 50 Гц
Главная цепь 60 Гц
Номинальное выдерживаемое импульсное напряжение (U имп ):Главная цепь 6 кВ
Номинальное напряжение изоляции (U i ):690 В
Потеря мощности:при номинальных условиях эксплуатации на полюс 0,6 ... 1,7 Вт
Количество полюсов:3
Условный тепловой ток на открытом воздухе (I th ):Главная цепь 1 А
Степень защиты:Корпус IP20
Клеммы главной цепи IP10
Степень загрязнения:3
Электрическая стойкость:100000 цикл
Механическая прочность:100000 цикл
Тип терминала:Винтовые клеммы
Соединительная способность главной цепи:Гибкий с наконечником 1 / 2x 0,75 ... 2,5 мм²
Гибкий с изолированным наконечником 1 / 2x 0,75 ... 2,5 мм²
Гибкий 1 / 2x 0,75 ... 2,5 мм²
Жесткий 1 / 2x 1 ... 4 мм²
Момент затяжки:Главная цепь 0,8 ... 1,2 Н · м
Длина зачистки провода:Главная цепь 9 мм
Рекомендуемая отвертка:Позидрив 2
Монтажное положение:Позиции с 1 по 6
Монтаж на DIN-рейку:TH35-15 (монтажная шина 35 x 15 мм) в соотв. с IEC 60715
TH35-7.5 (монтажная рейка 35 x 7,5 мм) в соотв. согласно IEC 60715
Минимальное монтажное расстояние:Электропроводящая плата, горизонтальная - до 400 В
Электропроводная плата 0 мм , горизонтальная - до 690 В
Электропроводящая плата 1,5 мм , вертикальная 75 мм
Другое устройство того же типа, горизонтальная 0 мм
Другое устройство того же типа, вертикальная 150 мм
Тип привода:Поворотная ручка
Индикация положения контакта:ВКЛ ВЫКЛ
Стандарты:IEC / EN 60947-1
IEC / EN 60947-2
IEC / EN 60947-4-1
UL 60947-1
UL 60947-4-1
Технический UL / CSA
Номинальный ток короткого замыкания (SCCR):Любые предохранители или автоматические выключатели, внесенные в список UL, групповая установка (480 В переменного тока) 30 кА
Любые предохранители или автоматические выключатели, внесенные в список UL, групповая установка (600 В переменного тока) 5 кА
Любые указанные в UL предохранители или автоматические выключатели, выключатель двигателя (480 В Переменного тока) 30 кА
Любые предохранители или автоматические выключатели, включенные в список UL, выключатель двигателя (600 В переменного тока) 5 кА
Максимальное рабочее напряжение UL / CSA:Главная цепь 600 В переменного тока
Номинальный ток UL / CSA:1 А
Рейтинг мощности UL / CSA:(550 ... 600 В переменного тока), трехфазный, 0,5 л.с.
Использование двигателя при полной нагрузке:(110 ... 120 В переменного тока) Трехфазный 1 А
(200 В переменного тока) Трехфазный 1 А
(208 В переменного тока) Трехфазный 1 А
(220 ... 240 В переменного тока) Трехфазный 1 А
(440 ... 480 В переменного тока) Трехфазный 1 А
(550 ... 600 В переменного тока) Трехфазный 0,9 А
Усилители заторможенного ротора:(110 ... 120 В переменного тока) Трехфазный 6 А
(200 В переменного тока) Трехфазный 6 А
(208 В переменного тока) Трехфазный 6 А
(220 ... 240 В переменного тока) Трехфазный 6 А
(440 ... 480 В переменного тока) Трехфазный 6 А
(550 ... 600 В переменного тока) Трехфазный 8 А
Общий рейтинг использования UL / CSA:(600 В переменного тока) 1 А
Соединительная способность главной цепи UL / CSA:Гибкий 1 / 2x 16-12 AWG
Многожильный 1 / 2x 16-12 AWG
Момент затяжки UL / CSA:Главная цепь 10 дюймов · фунт
Окружающей среды
Температура окружающего воздуха:Вокруг корпуса 0 ... +40 ° C
Эксплуатация -25 ... +70 ° C
Эксплуатация с компенсацией -25 ... +55 ° C
Хранение -50 ... +80 ° C
Компенсация температуры окружающего воздуха:да
Максимальная допустимая рабочая высота:2000 м
Устойчивость к ударам в соотв. согласно IEC 60068-2-27:11 мс пульс 25g
Устойчивость к вибрации в соотв. согласно IEC 60068-2-6:5g / 3 ... 150 Гц
Статус RoHS:В соответствии с Директивой ЕС 2011/65 / ЕС
