Описание, применение HL-5300 Omron

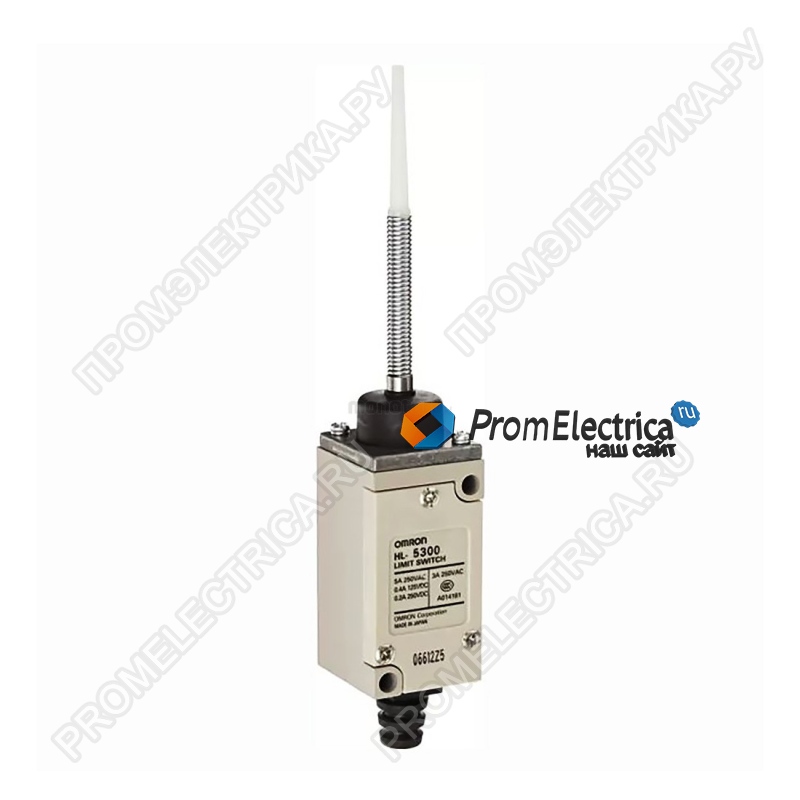

Концевой выключатель HL-5300 от Omron – это компактное и надежное устройство для контроля положения и ограничения хода механизмов в промышленных автоматизированных системах. Модель с пружинным приводом (Coil Spring) и степенью защиты IP65 предназначена для работы в условиях повышенной влажности, запыленности и механических нагрузок.
Ключевые преимущества:
- Надежность и долговечность:
- Механический ресурс: 10 000 000 операций (при номинальных условиях).
- Контактная группа: 1 NO + 1 NC (серебряные контакты).
- Компактность и универсальность:
- Малые габариты: 42×32×16.5 мм, вес ≈130 г.
- Пружинный привод срабатывает при усилии 1.47 Н (макс. ход пружины: 30 мм).
- Защита и безопасность:
- Корпус с защитой IP65 (пыле- и влагонепроницаемость).
- Устойчивость к вибрациям (10–55 Гц, 1.5 мм амплитуда) и ударам (300 м/с²).
- Гибкость монтажа:
- Крепление на 2 отверстия M3 с возможностью установки в любом направлении (кроме осевого).
- Кабельный ввод для проводов сечением до 0.75 мм².
Технические характеристики:
|
Параметр |
Значение |
|
Тип привода |
Пружинный (Coil Spring). |
|
Контактная форма |
1 NO (нормально открытый) + 1 NC (нормально закрытый). |
|
Нагрузка |
5 А (250 В AC, резистивная), 1 А (индуктивная). |
|
Скорость срабатывания |
0.5–5 м/с. |
|
Частота операций |
30 циклов/мин (электрическая), 120 циклов/мин (механическая). |
|
Температура эксплуатации |
–5...+65°C (без обледенения). |
|
Степень защиты |
IP65 (IEC 60529). |
|
Подключение |
Винтовые клеммы (медные проводники 0.75 мм²). |
Функциональные особенности:
- Мгновенное срабатывание: Время отклика ≤1 мс.
- Реверсивный монтаж: Головка устройства может быть установлена в 4 направлениях (кроме осевого).
- Индикация состояния: Визуальный контроль срабатывания.
Области применения:
- Промышленные станки (ЧПУ, прессы, конвейеры).
- Лифтовое оборудование и подъемные механизмы.
- Системы автоматизации складов и логистики.
