Описание, применение ПМЛ-1100Н-12,

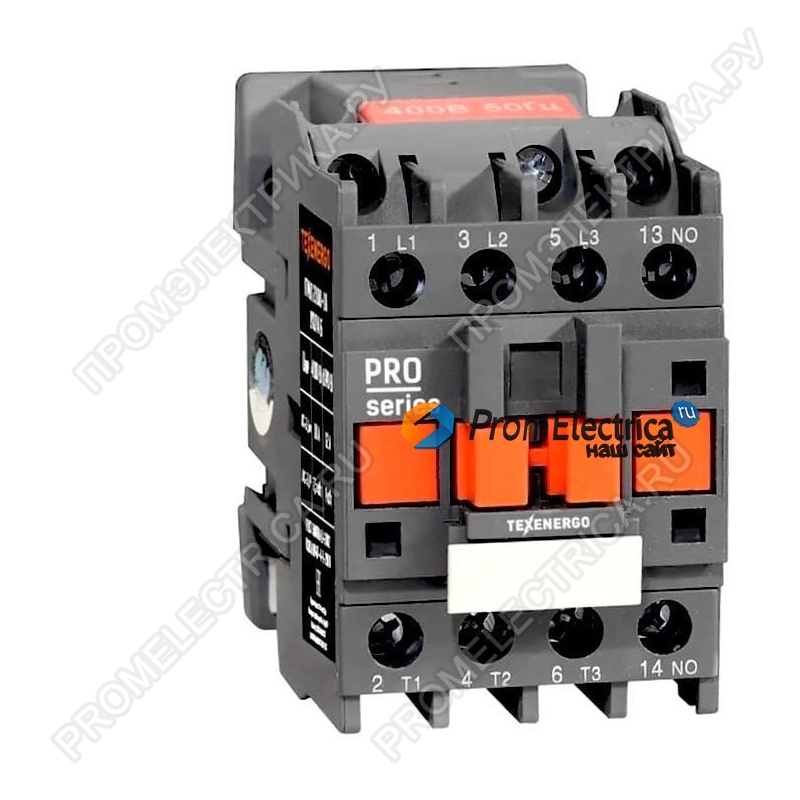

Электромагнитный пускатель (контактор) ПМЛ-1100Н-12 — это компактный и надежный аппарат 1-го габарита, предназначенный для коммутации силовых цепей переменного тока. С номинальным током до 12А и напряжением до 400В он идеально подходит для управления асинхронными электродвигателями малой мощности, цепями освещения и нагревательными элементами.
Подробные технические характеристики:
- Тип изделия: Электромагнитный контактор (пускатель без встроенного теплового реле)
- Модель: ПМЛ-1100Н-12
- Номинальное рабочее напряжение (Ue): 230В, 400В ~ 50 Гц
- Номинальный рабочий ток (Ie): 12 А (для категории применения AC-3 — двигатели)
- Максимальный ток для активной нагрузки (AC-1): 25 А
- Напряжение изоляции (Ui): 660 В
- Коммутируемая мощность двигателя (при 230В): до 3.0 кВт
- Напряжение катушки управления (Uc): 110В.
- Мощность потребления катушки: ~60 ВА (при включении)
- Количество и тип главных силовых контактов: 3NO (3 нормально разомкнутых)
- Количество и тип вспомогательных контактов: 1р+1з
- Электрическая износостойкость (AC-3): не менее 1.2 млн. циклов ВО
- Степень защиты: IP00 (открытое исполнение)
- Способ крепления: На DIN-рейку 35 мм (исполнение "Н")
Ключевые преимущества и функции:
- Компактность и удобный монтаж: Исполнение «Н» с креплением на DIN-рейку экономит пространство в щите и позволяет быстро установить аппарат без сверления отверстий.
- Низкое энергопотребление катушки: Экономичный в эксплуатации.
- Встроенный вспомогательный контакт: Позволяет реализовать цепи сигнализации или самоподхвата без покупки дополнительных приставок.
Области применения:
- Управление электродвигателями: Пуск, останов и реверсирование (в составе реверсивных схем) асинхронных двигателей с короткозамкнутым ротором малой мощности (например, в станках, вентиляторах, насосах, компрессорах).
- Коммутация цепей освещения: Дистанционное управление мощными осветительными установками, в том числе с лампами накаливания и индуктивной нагрузкой (ДРЛ, ДНаТ).
- Управление нагревателями: Коммутация цепей резистивных нагревательных элементов (ТЭНы).
- Промышленная автоматика: Использование в качестве силового элемента в системах автоматического управления технологическими процессами.
- Сборка щитового оборудования: Установка в распределительных щитах, шкафах управления и автоматики.
