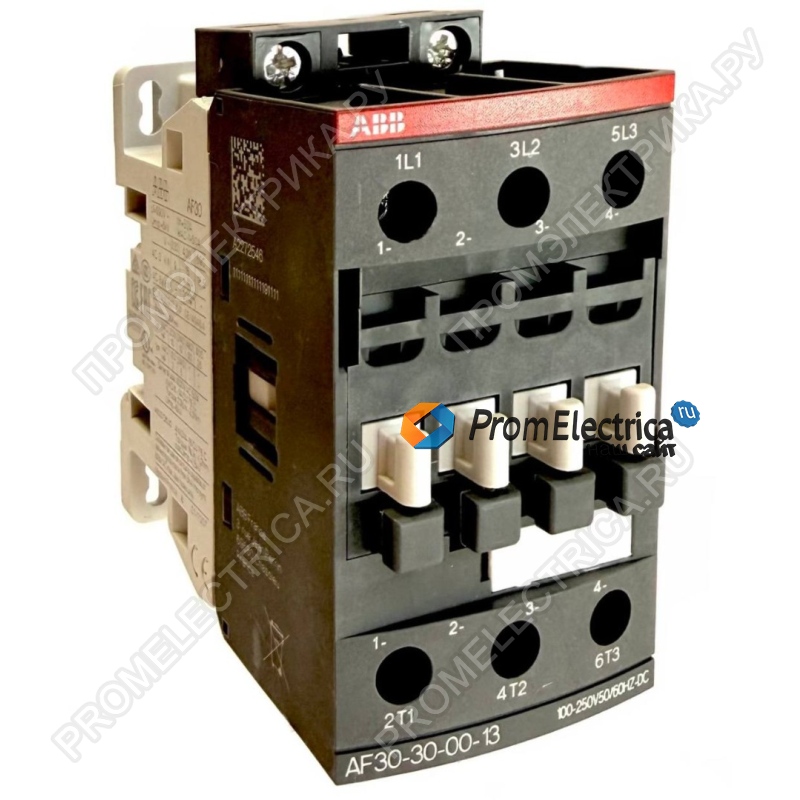

1SBL277001R1300 Контактор AF30-30-00-13 с универсальной катушкой управления 100-250BAC/DC

Контактор AF30-30-00-13 — это трёхполюсное устройство с рабочим напряжением до 690 В по стандарту IEC и до 600 В по стандарту UL, предназначенное для управления асинхронными двигателями мощностью до 15 кВт при 400 В переменного тока (категория AC-3) или до 20 л.с. при 480 В по UL. Устройство способно коммутировать силовые цепи до 50 А (категория AC-1) и оснащено винтовыми клеммами. Благодаря технологии AF контактор работает в широком диапазоне управляющих напряжений (100–250 В, 50/60 Гц и постоянный ток), что позволяет компенсировать колебания в сети и снизить энергопотребление панелей управления.

Технические характеристики:

• Номинальная мощность (AC-3): 15 кВт при 400 В, 20 л.с. при 480 В (UL)
• Номинальный ток (AC-1): до 50 А (600 В)
• Номинальный ток (DC-1/DC-3/DC-5): до 50 А (72–220 В, в зависимости от схемы включения)
• Номинальное напряжение изоляции (Ui): 690 В (IEC), 600 В (UL/CSA)
• Импульсное напряжение (Uimp): 6 кВ
• Максимальная механическая частота коммутации: 3600 циклов/час
• Диапазон управляющего напряжения (Uc): 100–250 В (50/60 Гц и постоянный ток)
• Время срабатывания: 13–98 мс (замыкание NC), 40–95 мс (замыкание NO)
• Подключение проводников:
  – Главная цепь: 1,5–10 мм² (гибкие/жёсткие)
  – Цепь управления: 0,75–2,5 мм²
• Степень защиты: IP20 (клеммы)
• Устойчивость к механическим воздействиям: до 30 g (удар), до 4 g (вибрация)
• Рабочая высота: до 3000 м без снижения характеристик

Ключевые преимущества:

• Высокая коммутационная способность — управление двигателями до 15 кВт (400 В) и нагрузками до 50 А (AC-1).
• Широкий диапазон управляющего напряжения — работа от 100 до 250 В переменного и постоянного тока, устойчивость к колебаниям в сети.
• Компактная модульная конструкция — возможность расширения за счёт дополнительных блоков контактов и аксессуаров.
• Встроенная защита от перенапряжений — повышает надёжность и долговечность системы.
• Универсальный монтаж — установка на DIN-рейку TH35-15 или TH35-7,5 (по IEC 60715), а также с помощью винтов M4.
• Широкий температурный диапазон — эксплуатация от –40 °C до +70 °C (без теплового реле).

 Применение:

Контактор AF30-30-00-13 используется в системах промышленной автоматизации, управления электродвигателями высокой мощности, вентиляционными установками (HVAC), насосными станциями, компрессорами, лифтовыми системами и другими силовыми нагрузками.
