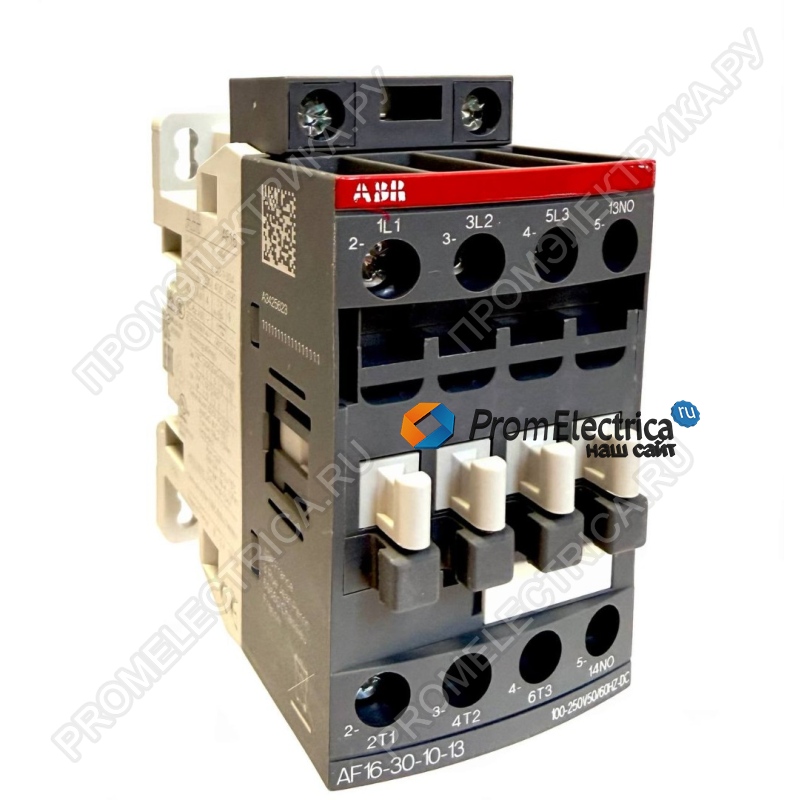

Описание, применение 1SBL177001R1310
Количество основных нормально разомкнутых контактов:3
Количество основных нормально замкнутых контактов:0
Количество вспомогательных НО контактов:1
Количество вспомогательных НЗ контактов:0
Стандарты:IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 № 14
Номинальное рабочее напряжение:Контакт цепи управления 690 V
Главная цепь 690 V
Номинальная частота (f):Контакт цепи управления 50 / 60 Hz
Главная цепь 50 / 60 Hz
Условный тепловой ток на открытом воздухе (Ith):согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 35 A
согласно МЭК 60947-5-1, q=40°C 16 A
Номинальный рабочий ток, АС-1 (Ie):(690 В) 40°C 30 A
(690 В) 60°C 30 A
(690 В) 70°C 26 A
Номинальный рабочий ток, АС-3 (Ie):(415 В) 60 °C 18 А
(440 В) 60 °C 18 А
(500 В) 60 °C 15 А
(690 В) 60 °C 10,5 А
(380/400 В) 60 °C 18 А
(220/400 В) 230/240 В) 60 °C 18 А
Номинальный рабочий ток, АС-3e (Ie):(415 В) 60 °C 18 А
(440 В) 60 °C 18 А
(500 В) 60 °C 15 А
(690 В) 60 °C 10,5 А
(380/400 В) 60 °C 18 А
(220/400 В) 230/240 В) 60 °C 18 А
Номинальная рабочая мощность, AC-3 (Pe):(400 В) 7,5 кВт
(415 В) 9 кВт
(440 В) 9 кВт
(500 В) 9 кВт
(690 В) 9 кВт
(380 / 400 В) 7,5 кВт
(220 / 230 / 240 В) 4 кВт
Номинальная рабочая мощность, AC-3e (Pe):(415 В) 9 кВт
(440 В) 9 кВт
(500 В) 9 кВт
(690 В) 9 кВт
(380 / 400 В) 7,5 кВт
(220 / 230 / 240 В) 4 кВт
Номинальный рабочий ток, АС-15 (Ie):(500 В) 2 А
(690 В) 2 А
(24/127 В) 6 А
(220/240 В) 4 А
(400/440 В) 3 А
Номинальный кратковременно выдерживаемый ток (Icw):при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 150 A
при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 35 A
при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 60 A
при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 300 A
при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 80 A
для 0,1 с 140 A
для 1,0 с 100 A
Максимальная отключающая способность:cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 250 A
cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 106 A
Максимальная частота переключения:(AC-1) 600 циклов в час
(AC-15) 1200 циклов в час
(AC-2 / AC-4) 300 циклов в час
(AC-3) 1200 циклов в час
(DC-13) 900 циклов в час
Номинальный рабочий ток, DC-13 (Ie):(24 В) 6 А/144 Вт
(48 В) 2,8 А/134 Вт
(72 В) 1 А/72 Вт
(110 В) 0,55 А/60 Вт
(125 В) 0,55 А/69 Вт
(220 В) 0,27 А/60 Вт
(250 В) 0,27 А/68 Вт
(400 В) 0,15 А/60 Вт
(500 В) 0,13 А/65 Вт
(600 В) 0,1 А/60 Вт
Номинальное напряжение изоляции (Ui):согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 690 V
согласно стандарту UL/CSA 600 V
Номинальное выдерживаемое импульсное напряжение (Uimp):6 кВ
Максимальная механическая частота переключения:3600 циклов в час
Номинальное напряжение цепи управления (Uc):Uc при 50 Гц 100 ... 250 V
Uc при 60 Гц 100 ... 250 V
Uc работа на пост. токе 100 ... 250 V
Время срабатывания:Между отключением питания катушки и замыканием НЗ контакта 13 ... 98 ms
Между отключением питания катушки и размыканием НО контакта 11 ... 95 ms
Между отключением питания катушки и размыканием НЗ контакта 38 ... 90 ms
Между отключением питания катушки и замыканием НО контакта 40 ... 95 ms
Монтаж на DIN-рейке:Монтажная рейка 35 x 15 мм
Монтажная рейка 35 x 7,5 мм
Монтаж при помощи болтов (не входят в объем поставки):2 винта M4 по диагонали
Сечение подключаемого кабеля-главная цепь:Гибкий с зажимом 1/2x 0.75 ... 6 mm²
Гибкий с изолированным зажимом 1x 0.75 ... 4 mm²
Гибкий с изолированным зажимом 2x 0.75 ... 2.5 mm²
Жесткий 1/2x 1 ... 6 mm²
Сечение подключаемого кабеля-вспомогательная цепь:Гибкий с зажимом 1/2x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm²
Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm²
Жесткий 1/2x 1 ... 2.5 mm²
Сечение подключаемого кабеля-схема управления:Гибкий с зажимом 1/2x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm²
Жесткий 1/2x 1 ... 2.5 mm²
Длина зачистки провода:Вспомогательная цепь 10 mm
Цепь управления 10 mm
Главная цепь 10 mm
Степень защиты:согласно МЭК 60529, МЭК 60947-1, ЕН 60529 вспомогательные клеммы IP20
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP20
Тип клемм:Клеммы с винтовым зажимом
Технические стандарты UL/CSA
Рейтинг общего использования UL/CSA:(600 В переменного тока) 30 А
Номинальная мощность в л.с.:(120 В перем. тока) Однофазный 1-1/2 л.с.
(200–208 В перем. тока) Трехфазный 5 л.с.
(220–240 В перем. тока) Трехфазный 5 л.с.
(240 В перем. тока) Однофазный 3 л.с.
(440 В) ... 480 В переменного тока) Трехфазный 10 л.с.
(550 ... 600 В переменного тока) Трехфазный 15 л.с.
Момент затяжки UL/CSA:Вспомогательная цепь 11 in·lb
Цепь управления 11 in·lb
Главная цепь 13 in·lb
Относящийся к окружающей среде
Температура окружающей среды:Вблизи контактора с тепловым реле перегрузки -25 ... 60 °C
Вблизи контактора без теплового реле перегрузки -40 ... 70 °C
Вблизи контактора при хранении -60 ... +80 °C
Устойчивость к воздействию климатических факторов:Категория B согласно IEC 60947-1, приложение Q
Maксимально допустимая рабочая высота:Без снижения номинальных характеристик 3000 м
Вибропрочность согласно МЭК 60068-2-6:5 ... 300 Гц 4 g закрытое положение / 2 g открытое положение
Ударопрочность согласно МЭК 60068-2-27:замкнут, направление удара: B1 25 g
Размкнут, направление удара: B1 5 g
Направление удара: A 30 g
Направление удара: B2 15 g
Направление удара: C1 25 g
Направление удара: C2 25 g
