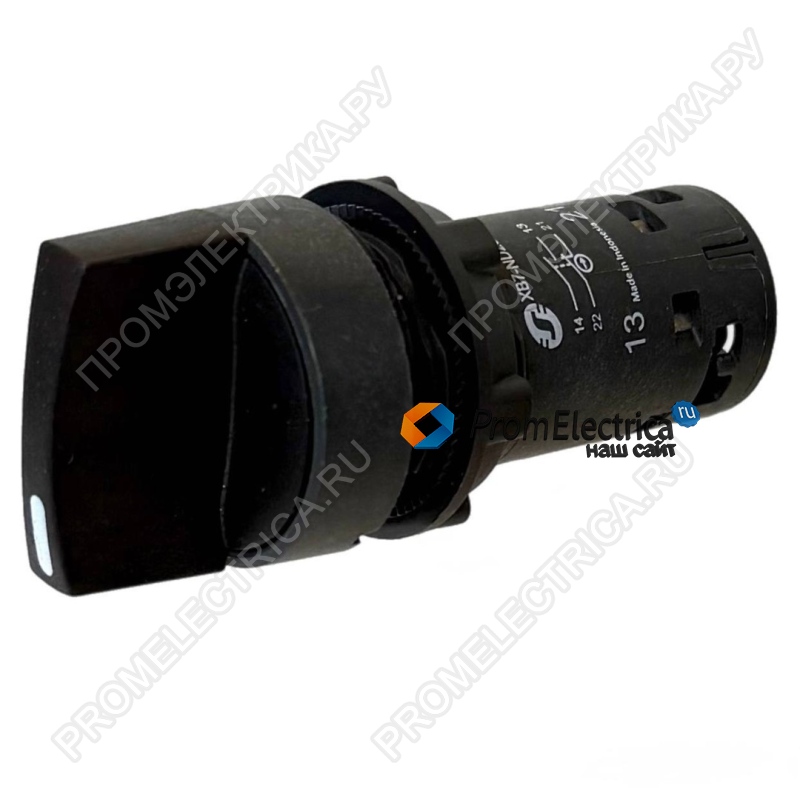

Описание, применение XB7ND25 Schneider Electric
Серия Harmony XB7
Тип продукта Селекторный выключатель
Краткое название устройства XB7
монтажный диаметр 22 mm
Вес нетто 0,026 kg
Степень защиты IP
IP20 в соответствии с IEC 60529 (задняя панель)
IP65 в соответствии с IEC 60529 (лицевая панель)
форма головки сигнального блока
Круглая
тип рукоятки
С фиксацией
параметры управляющего устройства
Черный стандартная рукоятка
операторские данные о положении
2 положения 90°
Тип контактов 1 Н.О. + 1 Н.З.
прямое размыкание
С в соответствии с EN/МЭК 60947-5-1 приложение К
Дополнительные характеристики
общая ширина CAD 29 mm
общая высота CAD 29 mm
общая высота CAD 68,5 mm
Описание зажимов ISO n°1
(13-14)NO
(21-22)NC
монтаж устройства
Крепежное отверстие - диаметр: 22,5 mm 22,3 +0,4/0 в соответствии с EN/МЭК 60947-1
фикс. центр.
>= 30 x 40 mm (Панель поддержки) металл - толщина: 1...6 mm
>= 30 x 40 mm (Панель поддержки) пластик - толщина: 2...6 mm
способ установки
Крепежная гайка: 2...2,4 Н·м
Работа контактов
Медленное размыкание
Механическая износостойкость
300000 циклы
соединения – клеммы
Винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN/МЭК 60947-1
Винтовой зажим, 1 x 0,.34...2 x 2,5 мм² Без наконечника в соответствии с EN/МЭК 60947-1
момент затяжки
0,8...1,2 Н·м в соответствии с EN 60947-1
форма головки винта
Пересечение совместим с JIS No 1 отвертка
Пересечение совместим с Philips No 1 отвертка
Пересечение совместим с Pozidriv No 1 отвертка
Перфорированный совместим с Ø 4 мм отвертка
Перфорированный совместим с Ø 5.5 мм отвертка
Защита от короткого замыкания
4 A плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
[Ui] номинальное напряжение изоляции
250 миля (степень загрязнения 3) в соответствии с EN/МЭК 60947-1
[Up] номинальное импульсное выдерживаемое на
4 кВ в соответствии с EN/МЭК 60947-1
[Ie] номинальный рабочий ток
0,1 A в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1
0,22 A в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1
0,3 A в 240 В, AC-14, D300 в соответствии с EN/IEC 60947-5-1
0,6 A в 120 В, AC-14, D300 в соответствии с EN/IEC 60947-5-1
электрическая износостойкость
1000000 циклы, DC-13, 0,3 A в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 0,03 A в 230 В, производительность <216000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 0,09 A в 240 В, производительность <108000 цикл/м, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
электрическая надежность МЭК 60947-5-4
Λ < 10exp(-6) в 17 В и 5 мА в соответствии с IEC 60947-5-4
Условия эксплуатации
Защитное исполнение TH
Температура окружающей среды при хранении -40...70 °C
Температура окружающей среды -25...70 °C
класс защиты от поражения электр. током
Класс II в соответствии с IEC 61140
степень защиты NEMA
NEMA 12 в соответствии с UL 50 E
NEMA 3 в соответствии с UL 50 E
Стандарты
JIS C8201-5-1
EN/МЭК 60947-1
UL 508
CSA C22.2 № 14
EN/IEC 60947-5-1
JIS C8201-1
Виброустойчивость
5 gn (частота= 2...500 дюйм) в соответствии с IEC 60068-2-6
ударопрочность
50 gn (продолжительность = 11 ms) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
30 gn (продолжительность = 18 ms) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
