Описание, применение 1016932 / WT24-2R210 Sick

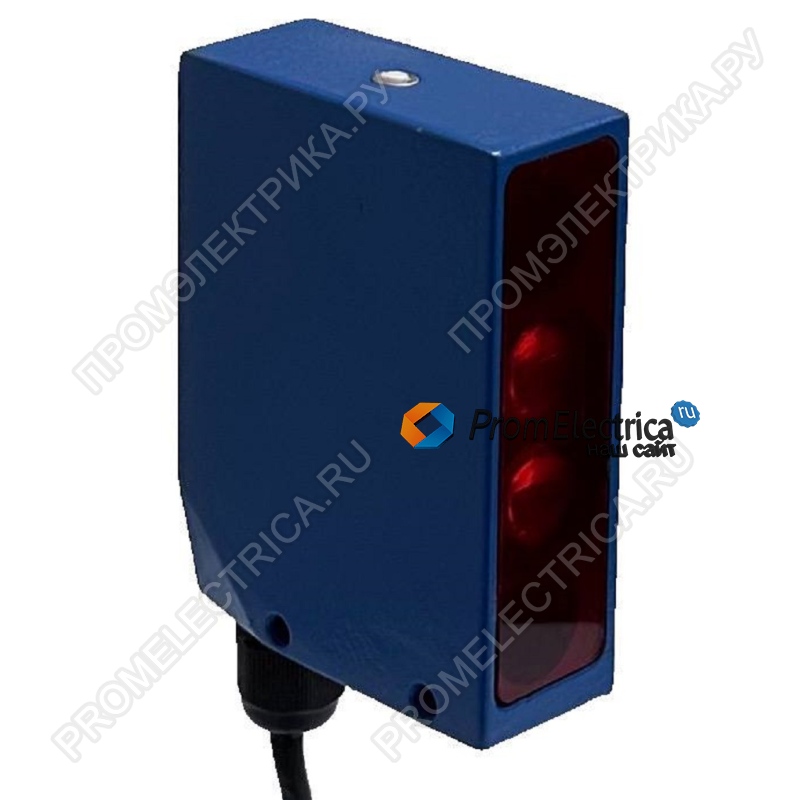

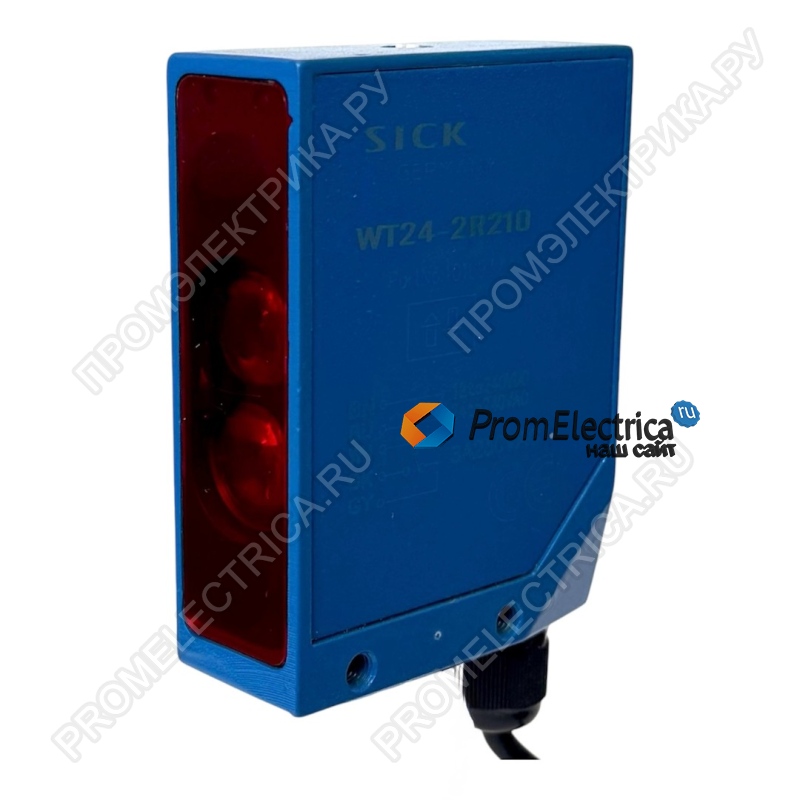

Фотоэлектрический датчик 1016932 SICK WT24-2R210 из серии W24-2 — это надежное решение для обнаружения объектов на большом расстоянии в самых суровых промышленных условиях. Благодаря принципу фонового подавления (Background Suppression), он стабильно срабатывает только на нужном объекте, игнорируя отражения от фона, и отлично подходит для работы в сложных условиях .
Основные технические характеристики
|
Параметр |
Значение |
|
Производитель / Серия |
SICK / W24-2 |
|
Артикул |
1016932 |
|
Принцип действия |
Диффузионный оптический датчик с фоновой подавлением |
|
Дальность срабатывания |
100 мм … 2,500 мм (на белом объекте 90% отражения) |
|
Источник света |
Инфракрасный светодиод (невидимый) |
|
Размер светового пятна |
Ø 80 мм (на расстоянии 2,500 мм) |
|
Коммутирующий выход |
Релейный, с гальванической развязкой, перекидные контакты |
|
Коммутируемый ток |
4 А (при 250 В AC/24 В DC), 0.125 А (при 250 В DC) |
|
Напряжение питания |
20 … 250 В AC/DC |
|
Потребляемая мощность |
< 2 ВА |
|
Время отклика |
≤ 10 мс |
|
Частота переключения |
10 Гц |
|
Регулировка |
Потенциометр; переключатель свет/темно |
|
Тип подключения |
Винтовые зажимы с сальником M16 |
|
Материал корпуса |
Металл (литой цинк) |
|
Материал оптики |
Пластик (PMMA) |
|
Степень защиты |
IP67 (по некоторым данным IP69K) |
|
Диапазон рабочих температур |
-40 °C … +60 °C |
|
Диапазон температур хранения |
-40 °C … +75 °C |
|
MTTF (среднее время до отказа) |
509 лет |
|
Вес |
330 г |
Преимущества и функциональные особенности
- Дальность и точность: Обеспечивает стабильное обнаружение объектов на расстоянии до 2.5 метров. Технология фоновой подавления гарантирует, что датчик не будет ложно срабатывать на блестящие поверхности за объектом (фон).
- Универсальность питания и нагрузки: Широкий диапазон питания от 20 до 250 В (AC или DC) и мощный релейный выход позволяют легко интегрировать датчик в любые системы управления, от простых сигнализаций до прямого управления контакторами и реле. Переключатель режима (светло/темно) дает гибкость при настройке под конкретную логику работы .
- Максимальная надежность: Прочный цельнометаллический корпус защищает внутреннюю электронику от механических повреждений, пыли и влаги (IP67). Высокий показатель MTTF (509 лет) подтверждает исключительную долговечность устройства.
- Простота монтажа и настройки: Компактный прямоугольный корпус с удобными монтажными отверстиями и поворотным на 90° кабельным вводом M16 упрощает установку в ограниченном пространстве. Настройка чувствительности и режима работы выполняется легко с помощью потенциометра и переключателя на корпусе датчика.
Области применения
- Промышленная автоматизация: Обнаружение и подсчет объектов на конвейерных линиях, управление позиционированием.
- Логистика и складское хозяйство: Определение наличия груза на паллетах или в ячейках стеллажей, контроль проезда транспортных средств.
- Упаковочное и фасовочное оборудование: Контроль наличия упаковки, этикеток, обнаружение сбоев в подаче материала.
- Машиностроение: Позиционирование узлов, контроль подъема/опускания механизмов, работа в системах безопасности.
