Описание, применение 3RT2024-1BB40 Siemens

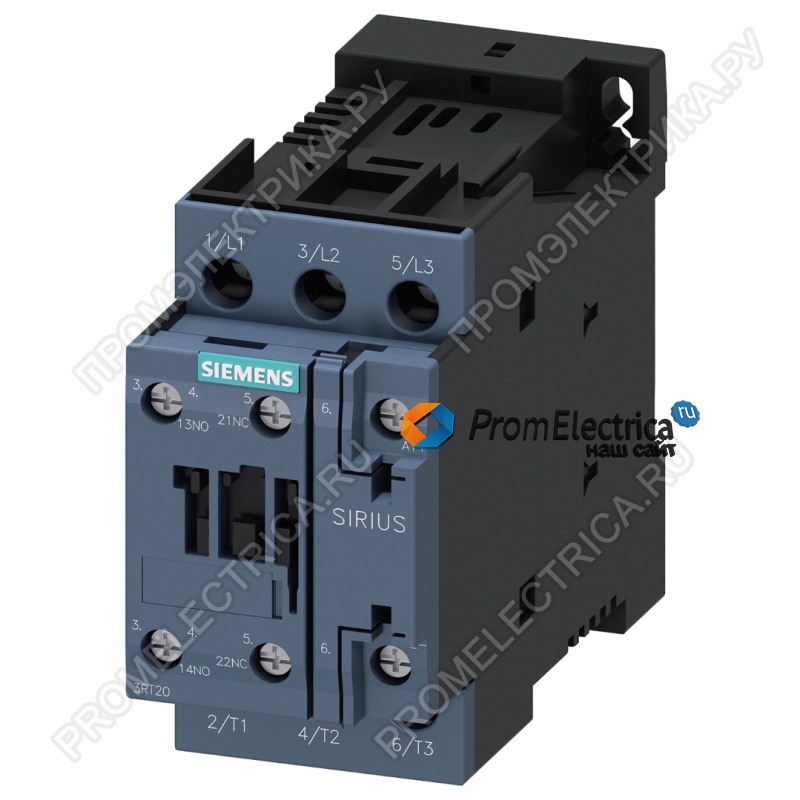

Контактор силовой 3RT2024-1BB40 от Siemens SIRIUS — это надежное и эффективное решение для управления электродвигателями и другими нагрузками в промышленных и коммерческих приложениях. Устройство предназначено для работы в сетях переменного и постоянного тока.
Ключевые характеристики
Основные параметры
- Тип контактора: 3-полюсный, с 1 нормально разомкнутым (NO) и 1 нормально замкнутым (NC) вспомогательными контактами.
- Номинальный ток:
- AC-3 (400 В): 12 А
- AC-1 (400 В): 40 А
- DC-1 (24 В): 35 А
- Номинальное напряжение:
- Основная цепь: до 690 В (AC)
- Цепь управления: 24 В DC
- Мощность управления:
- AC-3 (400 В): 5,5 кВт
- AC-3e (690 В): 7,5 кВт
- Степень защиты: IP20.
Механическая и электрическая надежность
- Механический ресурс: до 10 000 000 циклов срабатывания.
- Ударопрочность:
- При постоянном токе: 10g / 5 мс, 15g / 5 мс (синусоидальный импульс).
- Устойчивость к перенапряжениям:
- Основная цепь: 6 кВ (импульсное).
Условия эксплуатации
- Температурный диапазон:
- Рабочий: -25...+60 °C
- Хранение: -55...+80 °C
- Влажность: 10...95% (при 55 °C).
Особенности и преимущества
- Компактность и удобство монтажа:
- Размер: 45 x 85 x 107 мм (ширина x высота x глубина).
- Крепление на DIN-рейку 35 мм (с возможностью поворота на ±180° и наклона на ±22,5°).
- Энергоэффективность:
- Низкие потери мощности: 0,9 Вт (AC в горячем состоянии).
- Закрытие и удержание катушки: 5,9 Вт.
Применение
Контактор 3RT2024-1BB40 подходит для:
- Управления трехфазными двигателями
- Коммутации нагрузок в системах автоматизации, HVAC, насосах, вентиляторах.
- Использования в условиях повышенных механических и климатических нагрузок.
