Описание, применение G2RL-24-48VDС

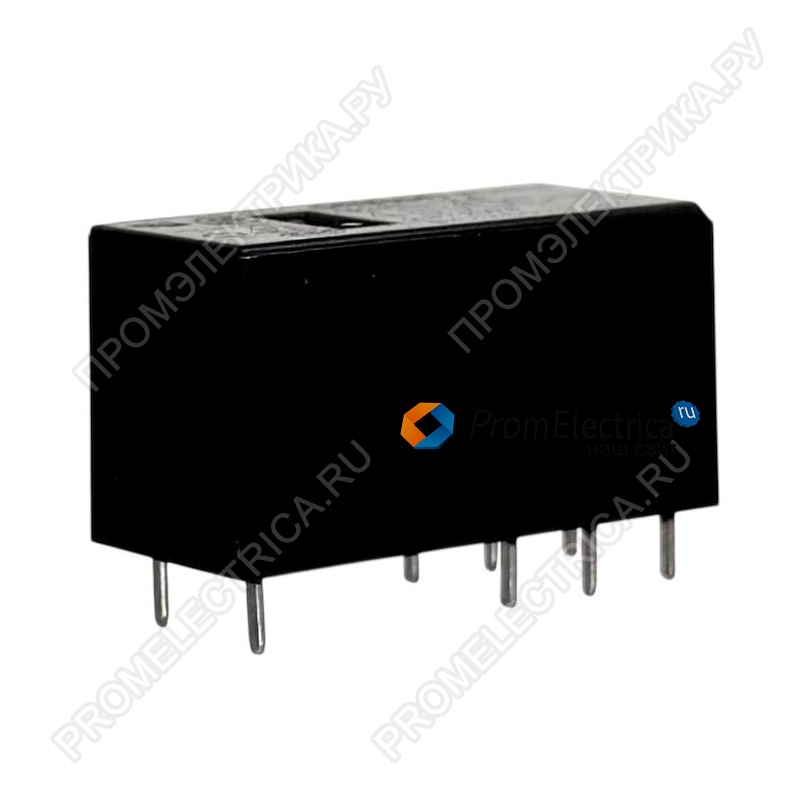

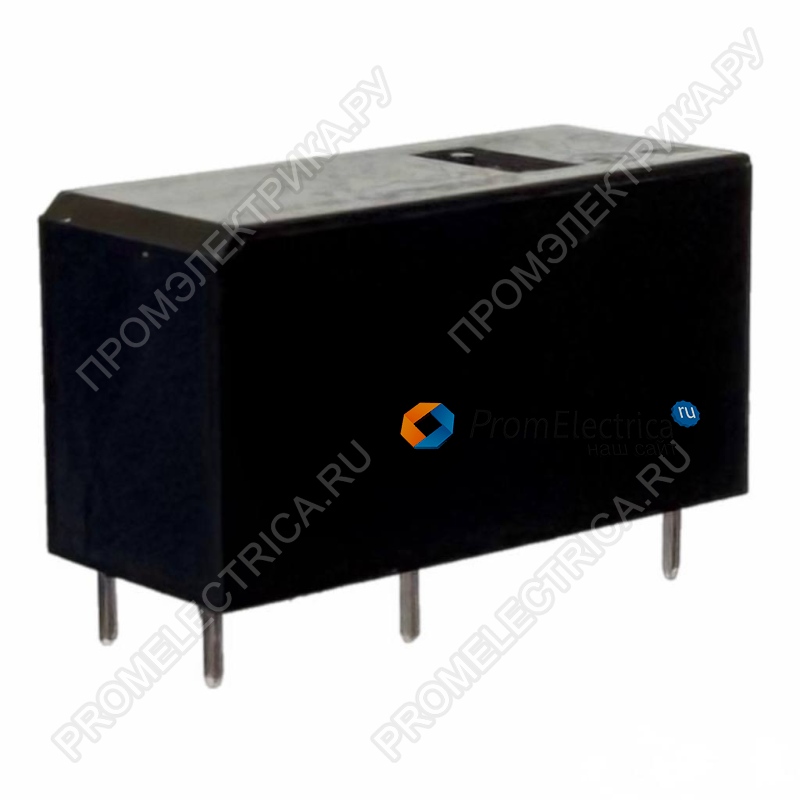

Omron G2RL-24-48VDC — это высококачественное электромагнитное реле для поверхностного монтажа на печатную плату из популярной серии G2RL. Данная модель сочетает в себе низкий профиль (всего 15,7 мм) и высокую коммутационную способность, что делает ее идеальным выбором для современной бытовой техники, промышленного оборудования и систем автоматизации.
Технические характеристики:
- Модель: G2RL-24-48VDC
- Тип: Реле для печатного монтажа (PCB Relay)
- Количество и тип контактов: 2 переключающих (DPDT / 2 form C / 2 CO)
- Материал контактов: Бескадмиевый серебряный сплав (Ag-alloy, Cd free)
- Номинальный ток контактов:
- 8 А при 250 В AC (cosφ=1) / 8 А при 30 В DC (резистивная нагрузка)
- Максимальная коммутируемая мощность: 2000 ВА / 240 Вт
- Напряжение катушки: 48 В DC
- Номинальная мощность катушки: Приблизительно 430 мВт
- Рабочее напряжение катушки:70% макс. от номинального (must operate)
- Напряжение отпускания катушки: 10% мин. от номинального (must release) (10-32)
- Сопротивление изоляции: ≥ 1000 МОм (при 500 В DC)
- Диэлектрическая прочность:
- Между катушкой и контактами: 5000 В AC
- Между контактами разных полярностей: 1000 В AC
- Между разомкнутыми контактами: 1000 В AC
- Время срабатывания: ≤ 15 мс (при номинальном напряжении)
- Время отпускания: ≤ 5 мс (при номинальном напряжении)
- Температура эксплуатации: от -40°C до +85°C
Ключевые особенности и преимущества:
- Два переключающих контакта (DPDT):
Реле имеет две независимые переключающие группы (2 form C), что позволяет управлять несколькими цепями или реализовывать сложные алгоритмы коммутации в компактном корпусе. - Высокая коммутационная способность:
Контакты реле способны коммутировать ток до 8 А при напряжении 250 В AC (резистивная нагрузка) и до 8 А при 30 В DC. Этого достаточно для управления большинством исполнительных механизмов в промышленной и бытовой технике. - Низкопрофильный дизайн (15,7 мм):
Высота корпуса всего 15,7 мм позволяет устанавливать реле в оборудование с плотным монтажом компонентов на печатных платах и ограниченным вертикальным пространством. - Усиленная изоляция и безопасность:
Реле соответствует строгим требованиям безопасности: - Зазор и путь утечки между цепями катушки и контактов: не менее 8 мм.
- Усиленная изоляция (Reinforced insulation) по reinforced type.
- Категория перенапряжения III, степень загрязнения 3.
- Надежность в широком диапазоне температур:
Реле сохраняет работоспособность при температурах окружающей среды от -40°C до +85°C (в зависимости от нагрузки).
Области применения:
- Бытовая техника (стиральные машины, холодильники, кондиционеры)
- Промышленное оборудование (станки, упаковочные автоматы)
- Системы отопления, вентиляции и кондиционирования (HVAC)
- Источники питания и преобразователи
- Системы автоматизации зданий
- Панели управления и интерфейсные модули
