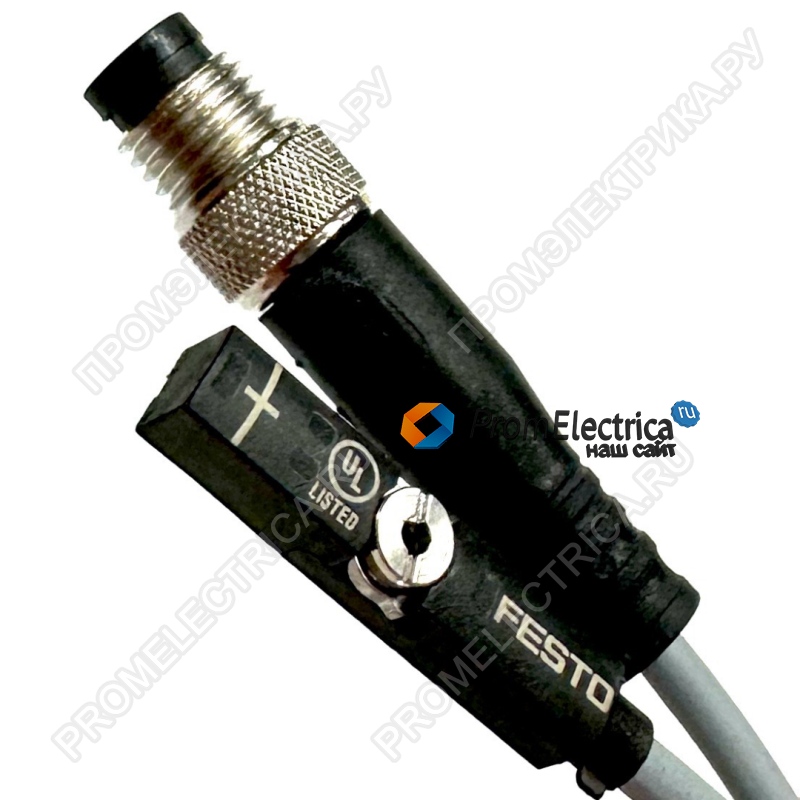

SMT-8M-A-PS-24V-E-0,3-M8D Датчик положения Festo

Модель
для Т-образного паза
По стандарту
ЕН 60947-5-2
Символ
00991153
Сертификация
RCM Mark c UL us — Внесен в список (OL)
Маркировка CE (см. декларацию соответствия)
В соответствии с европейской директивой по электромагнитной совместимости. В соответствии с европейской директивой RoHS.
Маркировка UKCA (см. декларацию соответствия)
в соответствии с британскими правилами ЭМС в соответствии с британскими правилами RoHS
Маркировка КС
КС-ЦЕМ
Сертификат от выдавшего органа
UL E232949
Особые свойства
Маслостойкий
Примечание к материалу
Соответствует RoHS. Не содержит галогенированных компонентов.
Советы по использованию
Поддержка/Обзор датчиков актуатора «Правильный датчик для актуатора»
Измеренное значение
Позиция
Принцип измерения
магниторезистивный
Температура окружающей среды -40°С...85°С
Повторяемость 0,2 мм
Коммутационный выход ПНП
Функция переключения элементов
Контактный номер
Длительность переключения ≤1,3 мс
Время выключения ≤7,3 мс
Макс. частота переключения 130 Гц
Максимальный выходной ток 100 мА
Максимальный выходной ток в крепежных комплектах 100 мА
Макс. мощность переключения постоянного тока 2,8 Вт
Макс. мощность переключения постоянного тока в крепежных комплектах 2,8 Вт
Падение давления <1,5 В
Сопротивление короткого замыкания Да
Устойчивость к перегрузке
Доступный
Номинальное рабочее напряжение постоянного тока 24В
Диапазон рабочего напряжения постоянного тока 5В...30В
Защита от обратной полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом «папа»
Электрическое подключение 1, разъемы
M8x1 A-кодировка согласно EN 61076-2-104
Электрическое подключение 1, количество полюсов/проводов 3
Электрическое подключение 1, тип монтажа
Винтовой замок
Электрическое подключение 1, схема подключения 00991155
Ориентация начала соединения
продольный
Условия испытания кабеля
Сопротивление скручиванию: согласно стандарту Festo. Условия испытаний по запросу. Сопротивление скручиванию: > 300 000 циклов, ±270°/0,1 м. Кабельная цепь: > 5 миллионов циклов, радиус изгиба 28 мм.
Длина кабеля 0,3 м
Характеристики кабеля
совместим с энергетической цепью/подходит для роботов
Цвет оболочки кабеля Серый
Материал оболочки кабеля ТПЭ-У(ПУР)
Метод крепления
Привинченный Вставляется в паз сверху
Максимальный момент затяжки 0,6 Нм
Монтажное положение
Безразличный
Вес изделия 8,9 г
Цвет корпуса черный
Материал корпуса
Никелированная латунь, армированная полиамидом, высоколегированная нержавеющая сталь.
Индикатор состояния переключения
Желтый светодиод
Индикатор резерва функции
Оранжевый светодиод
Температура окружающей среды для мобильной прокладки кабеля
-20°С...85°С
Степень защиты
IP65 IP68 IP69K
Соответствие PWIS
ВДМА24364-Б2-Л
Класс чистых помещений
Класс 4 по ISO 14644-1.

SMT-8M-A-PS-24V-E-0,3-M8D Датчик положения Festo - это высококачественное устройство, разработанное для точного определения положения объектов в промышленных процессах. Этот датчик положения обеспечивает надежную и точную информацию о положении объекта в реальном времени, что позволяет оптимизировать производственные процессы и повысить эффективность работы системы.

Одной из особенностей этого датчика является его компактный дизайн, который позволяет легко интегрировать его в любую систему. Он имеет габариты M8 и может быть легко установлен в небольших пространствах. Благодаря своей надежной конструкции, этот датчик положения способен выдерживать тяжелые условия эксплуатации и долгий срок службы.

SMT-8M-A-PS-24V-E-0,3-M8D Датчик положения Festo также обладает высокой точностью измерений. Он способен определять положение объекта с точностью до 0,3 мм, что делает его идеальным для применения в системах, требующих высокой точности и надежности. Благодаря высоким техническим характеристикам, этот датчик положения позволяет получить точную информацию о положении объекта в любом промышленном процессе.

Кроме того, SMT-8M-A-PS-24V-E-0,3-M8D Датчик положения Festo обладает простым и удобным интерфейсом, что облегчает его использование и интеграцию с другими устройствами. Он оснащен стандартным разъемом M8, что позволяет легко подключить его к любому устройству.

В заключение, SMT-8M-A-PS-24V-E-0,3-M8D Датчик положения Festo - это надежное, точное и компактное устройство, которое обеспечивает высокую производительность и эффективность в любом промышленном процессе. Благодаря своим превосходным техническим характеристикам и простому интерфейсу, этот датчик положения является отличным выбором для любого предприятия, стремящегося повысить свою производительность и оптимизировать свои процессы.
