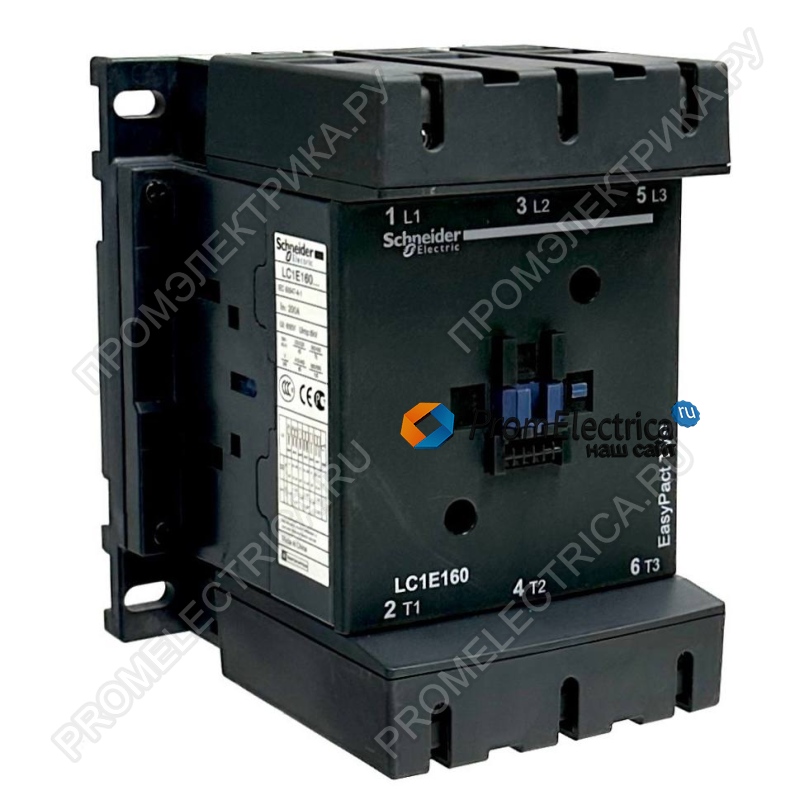

Описание, применение LC1E160F5
Контактор LC1E160F5 от Schneider Electric серии Easy TeSys предназначен для управления электродвигателями и активными нагрузками в промышленных и коммерческих электроустановках.
Ключевые характеристики
- Номинальный ток: 160 А (при температуре до 55 °C, напряжение до 440 В, категория AC-3). 100 А (при температуре до 55 °C, напряжение до 440 В, категория AC-3е). 200 А (при температуре до 40 °C, напряжение до 440 В, категория AC-1).
- Номинальное напряжение: До 690 В переменного тока 50/60 Гц.
- Управляющее напряжение: 110 В, 50 Гц.
- Мощность двигателя: До 100 кВт (в зависимости от напряжения сети).
- Конфигурация главных контактов: 3 нормально разомкнутых (НО) полюса.
- Конфигурация вспомогательных контактов: 1 Н.О. + 1 Н.З.
- Механическая износостойкость: 4 000 000 циклов.
- Электрическая износостойкость: 800 000 циклов (AC-3), 250 000 циклов (AC-1).
- Степень защиты: IP2x.
- Рабочая температура: От -5 °C до +55 °C (эксплуатация), хранение от -60 °C до +80 °C, от -20 °C до +70 °C (при рабочем напряжении).
Преимущества
- Универсальность: Подходит для широкого диапазона напряжений (220–690 В) и мощностей (45–100 кВт).
- Энергоэффективность: Низкое энергопотребление в режиме удержания (22 В·А) и минимальные теплопотери.
- Простота монтажа: Возможность установки на DIN-рейку или панель, гибкие варианты подключения кабелей.
Дополнительные функции
- Быстрое срабатывание: Время замыкания — 20–50 мс, время размыкания — 6–20 мс.
- Устойчивость к нагрузкам: Выдерживает кратковременные токи до 1400 А в течение 10 секунд.
- Габариты: 158 × 120 × 132 мм, вес — 2,3 кг.
Контактор LC1E160F5 предназначен для:
- Управления трехфазными электродвигателями.
- Коммутации активных нагрузок в промышленных сетях.
- Использования в системах автоматизации и энергоснабжения.
