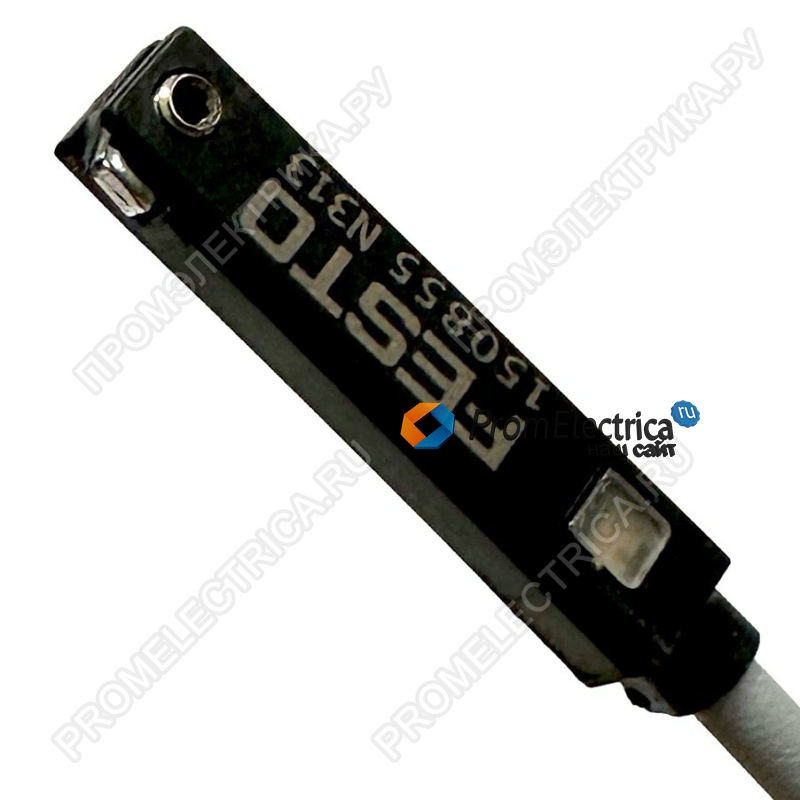

Описание, применение 150855 | SME-8-K-LED-24 USA / EUROPE
Основные характеристики
Страна производства Германия Германия
Производитель Festo
Серия товара SME-8
Наименование Датчик положения
Артикул 150855
Комплект поставки 1 шт
Группа Датчики
Технические характеристики
Измеряемая величина Положение
Метод измерения Герконовый
Принцип измерения Магнитный
Повторяемость порога переключения +/- 0,1 мм
Выходной сигнал Биполярный
Время включения <= 0,5 мс
Время выключения 0,03 мс
Направление выхода Аксиальный
Электрические характеристики
Тип электрического подключения Кабель (открытый конец)
Количество контактов 3-жильный
Напряжение питания От 12 до 30 В DC / От 12 до 30 В AC
Электрическое состояние выхода Н. О. контакт
Максимальный выходной ток 500 мА
Напряжение изоляции 50 В
Максимальная частота переключения 800 Гц
Импульсная мощность 0,8 кВ
Максимальная коммутируемая мощность 10 ВА / 10 Вт
Падение напряжения 0 В
Способность выдерживать перегрузку Нет
Класс защиты IP65 IP67
Массо-габаритные и монтажные характеристики
Тип крепления Фиксатор
Способ крепления датчика Т-образный паз
Длина кабеля 2,5 м
Момент затяжки 0,2 Нм
Форма датчика Кубическая
Вес 30 г
Особенности материалов
Материал корпуса Эпоксидная смола PC (Поликарбонат) PET (Полиэтилентерефталат) Нержавеющая легированная сталь
Материал оплетки кабеля TPE-U(PUR) (Термопластичный полиуретан)
Замечания по материалу Не содержит медь и тефлон
Условия эксплуатации
Оптимальные решения для Пневмоцилиндров
Температура окружающей среды От 0 °C до +60 °C
Степень загрязнения 3
Обозначение CE В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от короткого замыкания Нет
Защищен от смены полярности Нет
Дополнительные характеристики
Рабочий режим дисплея Жёлтый светодиод
Стандарты
Соответствует стандарту DIN EN 60947-5-2
Герконовый датчик положения (или реедкометаллический переключатель) — это электронное устройство, которое используется для обнаружения магнитных полей и определения открытого или закрытого положения объектов, на которых он установлен. Вот общее описание работы и характеристик, которые могут быть искажены с герконовым датчиком положения:
Принцип работы: Герконы реагируют на магнитное поле. Когда магнитный полюс находится близко к датчику, его замыкающие контакты замыкаются, что можно использовать для включения или деактивации электрической цепи.
Назначение: Герконовые датчики положения используются для широкого применения, включая контроль доступа, сигнализацию, домашнюю внешнюю охрану и автоматизацию. Они могут обнаружить открытие дверей и окон, движение предметов и многое другое.
Индикация: Некоторые герконовые датчики оснащены светодиодами (LED) для визуальной индикации датчика состояния. Это может помочь пользователям определить, активен ли датчик.
Питание: Герконовые датчики обычно работают от электропитания. В случае SME-8-K-LED-24 «24» может указывать на напряжение питания (24 В), но это может происходить в зависимости от конкретной модели.
Установка: Датчики могут быть установлены на объектах, которые необходимо контролировать, например, на дверях, окнах или на оборудовании.
Соединение: Герконовые датчики обычно имеют контакты, которые подключаются к электрической цепи или контрольной панели для передачи информации о состоянии.
