Описание, применение П2Т-16

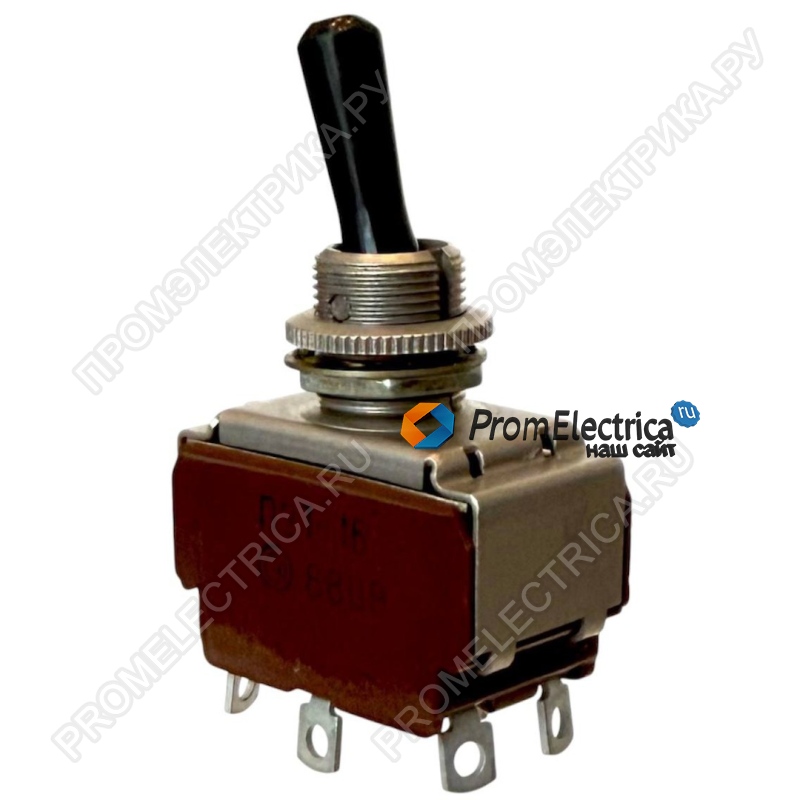

Высоконадежный двухполюсный тумблер П2Т-16, разработанный для эксплуатации в ответственных системах военного, двойного и гражданского назначения. Изделие со светящейся ручкой и двумя фиксированными положениями предназначено для коммутации электрических цепей постоянного и переменного тока в условиях повышенных требований к долговечности, климатической стойкости и механической прочности. Производитель — ОАО «Смоленский завод радиодеталей».
Технические характеристики (основные):
|
Параметр |
Значение для П2Т-16 |
|
Тип |
Двухполюсный тумблер со светящейся ручкой |
|
Количество положений |
2 фиксированных положения |
|
Масса, не более |
38 г |
|
Электрическая прочность изоляции |
1100 Вэфф |
|
Сопротивление изоляции, не менее |
1000 МОм |
|
Усилие переключения |
2,5 – 30 Н |
|
Рабочая температура |
от -60°C до +85°C |
|
Гарантийный срок |
15 лет |
|
Минимальная наработка (для «СКК») |
10 000 часов |
|
Климатическое исполнение |
УХЛ (стандартно) |
Детальные электрические режимы коммутации
|
Род тока |
Нагрузка |
Ток (Imin-Imax) |
Напряжение (Umin-Umax) |
Макс. мощность Pmax |
Циклов (в НКУ*) |
|
Постоянный (DC) |
Активная |
0,1 - 0,2 A |
0,1 - 300 В |
60 Вт |
5 000 |
|
Переменный (AC) |
Активная |
0,1 - 6,0 A |
0,1 - 250 В |
660 ВА |
5 000 |
|
Переменный (AC) |
Индуктивная |
0,1 - 6,0 A |
0,1 - 27 В |
162 ВА |
5 000 |
|
Постоянный (DC) |
Индуктивная |
0,1 - 1,0 A |
0,1 - 27 В |
27 Вт |
5 000 |
*НКУ — Нормальные Климатические Условия.
Ключевые преимущества и функции:
- Расширенный климатический диапазон: Тумблер сохраняет работоспособность в экстремальных условиях:
- Рабочая температура: от -60°C до +85°C.
- Повышенная влажность: до 98% при 25°C (для исполнения УХЛ)
- Высокие электроизоляционные характеристики: Обеспечивает безопасность и стабильность работы:
- Электрическая прочность изоляции: 1100 Вэфф.
- Сопротивление изоляции: не менее 1000 МОм.
- Прочная и четкая коммутация: Усилие переключения находится в диапазоне 2,5–30 Н, обеспечивая уверенное тактильное ощущение срабатывания и защиту от случайного переключения.
- Визуальный контроль состояния: Светящаяся ручка позволяет легко определить текущее положение тумблера даже в условиях плохой освещенности или на расстоянии.
- Универсальность коммутации: Предназначен для работы как с постоянным (DC), так и с переменным (AC) током на широком диапазоне напряжений и токов (см. таблицу электрических режимов).
Области применения:
- Промышленная и силовая электроника: Коммутация цепей управления в станках, источниках питания, испытательном и измерительном оборудовании.
- Специальная и военная техника: Аппаратура связи, системы управления, контрольные панели в условиях эксплуатации с повышенными требованиями по вибростойкости и климатике.
- Оборудование для суровых условий: Морская электроника, устройства для нефтегазовой отрасли, транспортные системы (железнодорожные, автомобильные), работающие в широком температурном диапазоне.
- Лабораторное и исследовательское оборудование: Коммутация цепей в установках, требующих высокой надежности и повторяемости.
- Резервные и аварийные системы: Системы включения/выключения в цепях, где требуется долговременная и безотказная работа.
