Описание, применение MCMA700PD1600CB Ixys

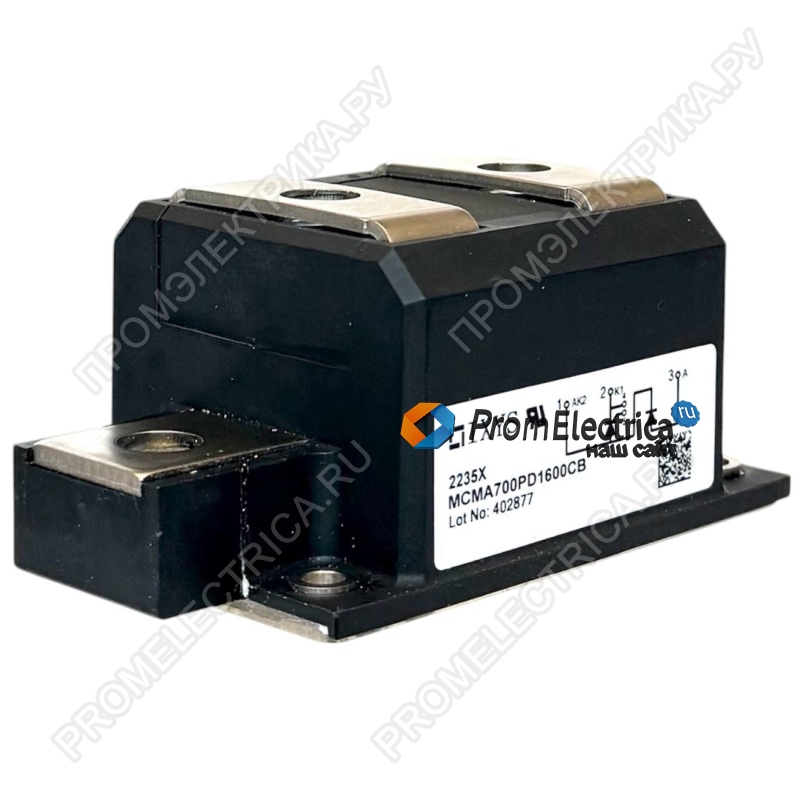

MCMA700PD1600CB — это мощный и надежный модуль на основе тиристора и диода, соединенных последовательно (Phase leg / половинный мост). Изделие выпускается под брендом IXYS, известным своими высококачественными силовыми компонентами.
Модуль выполнен в фирменном промышленном корпусе ComPack с изолированным основанием (DCB — Direct Copper Bonding). Такое решение позволяет монтировать его на общий радиатор охлаждения без дополнительных изолирующих прокладок, что упрощает сборку и повышает надежность конечного устройства.
|
Номинальный прямой ток (ITAV) |
700 А |
|
Повторяющееся импульсное обратное/закрытое напряжение (VRRM / VDRM) |
1600 В |
|
Действующее значение прямого тока (ITRMS) |
1200 А |
|
Ударный неповторяющийся ток (ITSM) (50 Гц / 60 Гц) |
19.0 / 20.5 кА |
|
Пороговое напряжение (VT0) |
0.82 В |
|
Дифференциальное сопротивление (rT) |
0.4 мОм |
|
Отпирающее импульсное напряжение (VGT) |
2.0 В |
|
Отпирающий импульсный ток (IGT) |
300 мА |
|
Ток удержания (IH) |
300 мА |
|
Критическая скорость нарастания прямого тока ((dI/dt)cr) |
100 А/мкс |
|
Критическая скорость нарастания блокируемого напряжения ((dU/dt)cr) |
1000 В/мкс |
|
Тепловое сопротивление переход-корпус (RthJC) |
0.05 К/Вт |
|
Тепловое сопротивление корпус-радиатор (RthCH) |
0.02 К/Вт |
|
Диапазон рабочих температур (Tvj) |
-40°C ... +140°C |
|
Напряжение изоляции |
4800 В~ |
|
Корпус |
ComPack |
|
Тип монтажа |
Винтовой (Chassis Mount) |
Преимущества и особенности
- Модульная конструкция ComPack: обеспечивает компактные размеры при высокой токовой нагрузке. Модуль оснащен пазами для пайки (Soldering pins for PCB mounting) и силовыми винтовыми клеммами.
- Изолированное основание (DCB - Al2O3-керамика): напряжение изоляции 4.8 кВ. Это упрощает сборку шкафов управления и повышает электробезопасность при эксплуатации .
- Плоскостной пассивированный чип (Planar passivated chip): технология обеспечивает исключительную долговременную стабильность параметров и надежность при работе в тяжелых условиях .
- Высокая перегрузочная способность: способность выдерживать токи короткого замыкания до 20.5 кА делает этот модуль устойчивым к аварийным режимам работы промышленного оборудования.
Области применения
Модуль MCMA700PD1600CB разработан для работы в цепях переменного тока промышленной частоты (50/60 Гц) и идеально подходит для:
- Системы плавного пуска (Softstart): ограничение пусковых токов мощных электродвигателей переменного тока .
- Управление двигателями постоянного тока (DC Motor Control) : благодаря последовательному соединению тиристора и диода .
- Источники бесперебойного питания (ИБП) и преобразователи частоты: в качестве входных выпрямителей или переключателей байпаса.
- Промышленные нагреватели и освещение: высокоточное управление мощностью методом фазовой синхронизации.
