Описание, применение SKKT92B12E

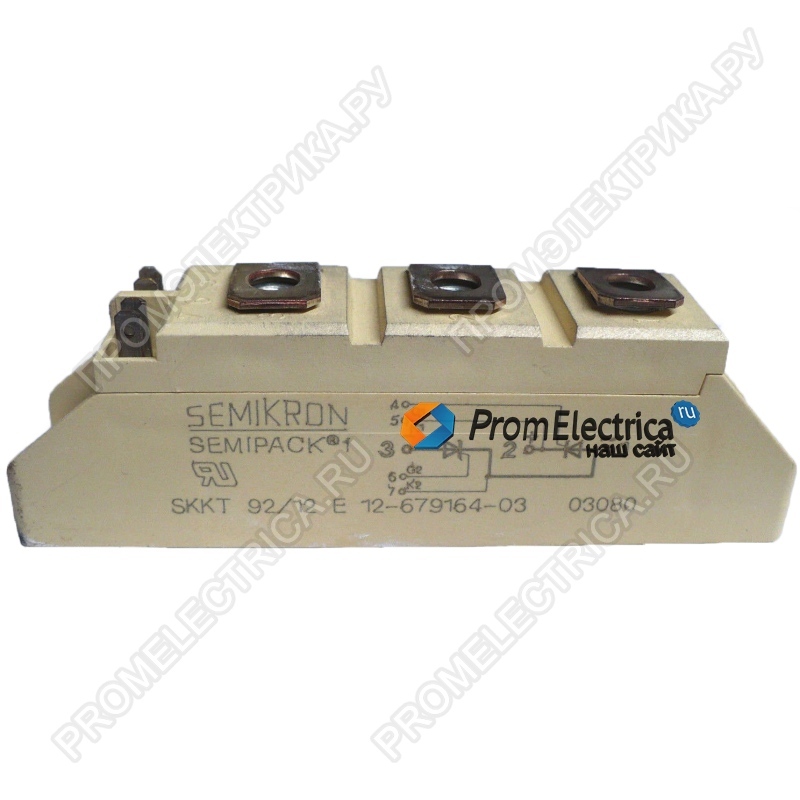

Модуль тиристорный SEMIKRON SKKT92B12E
Технические характеристики:
- Тип модуля: Полууправляемый тиристорный модуль (SEMIPACK® 1).
- Максимальное повторяющееся обратное/прямое напряжение (VRRM): 1200 V
- Максимальное неповторяющееся обратное/прямое напряжение (VRSM): 1300 V
- Максимальный средний ток (IT(AV)IT(AV)):
- 95 А (при Tc=85°C, синусоидальная нагрузка 180°).
- 68 А (при Tc=100°C).
- Пиковый повторяющийся ток (ITSM): 2000 А (10 мс, Tj=25°C).
- Прямое падение напряжения (VT): макс. 1.65 В (при 300 А, Tj=25°C).
- Тепловое сопротивление (Rth(j−c):
- 0.28 К/Вт (на тиристор, непрерывный режим).
- 0.14 К/Вт (на модуль).
- Диапазон рабочих температур (Tvj): от -40°C до +125°C.
- Скорость нарастания тока (di/dt): макс. 150 А/мкс.
- Скорость нарастания напряжения (dv/dt): макс. 1000 В/мкс.
- Напряжение изоляции (Visol): 3600 В~ (50 Гц, 1 с).
- Вес: ~95 г.
- Корпус: Алюминиевая основа с керамической изоляцией .
Ключевые преимущества:
- Высокая надежность: Твердопайные соединения и керамическая изоляция обеспечивают долгий срок службы даже в жестких условиях эксплуатации.
- Эффективное теплоотведение: Оптимизированная конструкция корпуса и низкое тепловое сопротивление (0.14 К/Вт) позволяют работать с высокими токами без перегрева.
- Универсальность: Подходит для широкого спектра применений — от управления двигателями до профессионального освещения.
Области применения:
- Управление двигателями: Регулировка скорости DC-двигателей в станках и промышленном оборудовании.
- Плавный пуск AC-двигателей: Снижение пусковых токов и механических нагрузок.
- Терморегуляция: Контроль температуры в печах, химических процессах и других системах нагрева.
- Диммирование света: Профессиональные системы освещения (театры, студии).
- Выпрямители и преобразователи: Мостовые схемы для силовых электронных устройств.
