Описание, применение РПЛ-140М УХЛ4 Б

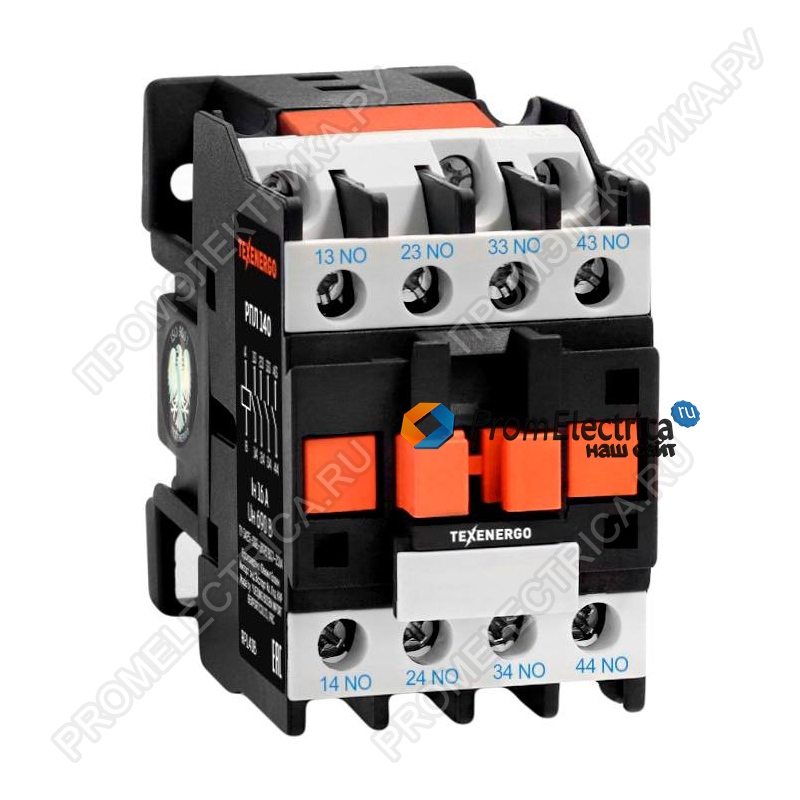

Реле промежуточное РПЛ-140М УХЛ4 Б
Технические характеристики:
- Серия: РПЛ
- Модель: РПЛ-140М УХЛ4 Б
- Номинальный рабочий ток (In): 16 А
- Тип контактов: 4 замыкающих (4з)
- Напряжение катушки управления (Uc):
- 24 В / 50 Гц
- 36 В / 50 Гц
- 110 В / 50 Гц
- 220 В / 50 Гц
- 380 В / 50 Гц
- Мощность катушки:
- Включение: 68 ± 8 ВА
- Удержание: 8 ± 1,4 ВА
- Время срабатывания: не более 16 мс
- Номинальное рабочее напряжение (Ue): 660 В / 50 Гц (переменный ток)
- Номинальное напряжение изоляции (Ui): 660 В
- Степень защиты: IP20
- Климатическое исполнение: УХЛ4 (умеренный и холодный климат)
- Износостойкость:
- Коммутационная: 1,6 млн циклов
- Механическая: 15 млн циклов
- Габаритные размеры: 70 × 45 × 80 мм
- Установочные размеры: 35 × 50 мм
- Способ монтажа: На DIN-рейку или винтами
Ключевые преимущества:
Высокая надежность:
- Увеличенная коммутационная износостойкость (1,6 млн циклов) обеспечивает долгий срок службы даже при интенсивной эксплуатации.
Гибкость применения:
- Возможность выбора напряжения катушки управления (от 24 В до 380 В) позволяет использовать реле в различных схемах управления.
- Компактные габариты и универсальный способ монтажа (DIN-рейка или винты) упрощают интеграцию в существующие системы.
Области применения:
- Промышленная автоматизация: управление электроприводами, конвейерами, станками и другим оборудованием.
- Энергетика: использование в схемах управления распределительными устройствами и защитными системами.
- ЖКХ и инфраструктура: интеграция в системы управления освещением, вентиляцией и другими инженерными сетями.
- Транспорт: применение в системах управления железнодорожной и городской транспортной инфраструктуры.
