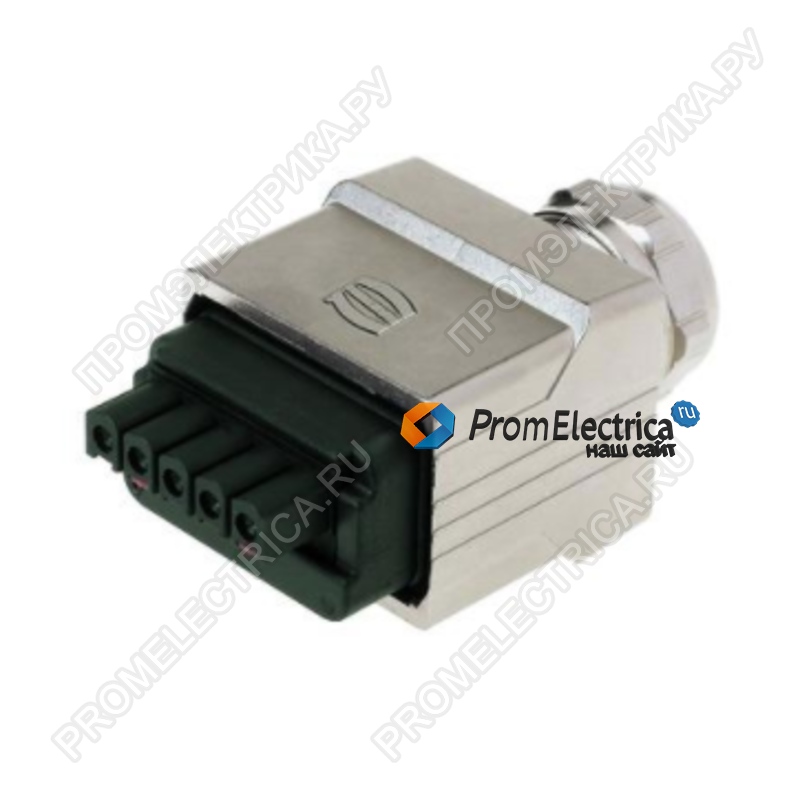

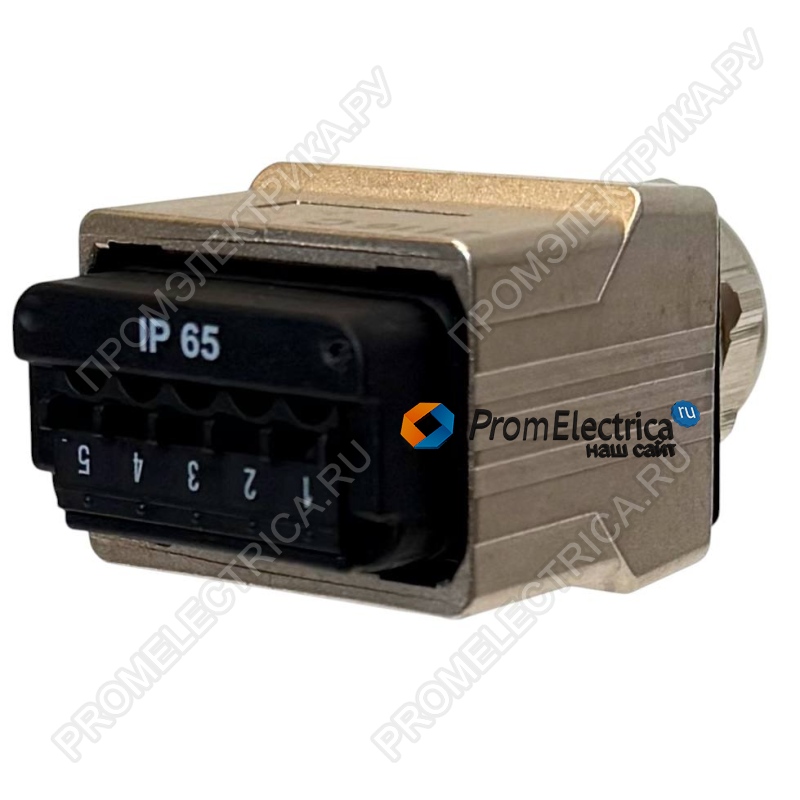

Описание, применение 09354310401 HARTING Technology Group
Технические характеристики 09354310401;
Категория Соединители
Серия Han® PushPull (V14)
Название Power L
Элемент Комплекты соединителей
Спецификация Совместимость с AIDA
С фиксированной кодировкой
Безопасно для пальцев
Интуитивно понятный механизм блокировки
монтаж на месте эксплуатации без использования инструмента
Метод подключения Подключение пружинным контактом с зажимом
Тип блокировки PushPull
Экранирование
Неэкранированный
Число контактов 5
Технические характеристики
Поперечное сечение проводника 0,75 ... 2,5 mm²
Поперечное сечение проводника AWG 18 ... AWG 13
Номинальный ток 16 A
Номинальное напряжение 24 V
Номинальное импульсное напряжение 4 kV
Степень загрязнения 3
Длина снятия изоляции
10 mm проводники
44 mm оболочка кабеля
Момент затяжки 3 Nm
Предельная температура -40 ... +70 °C
Циклы стыковки ≥ 500
Класс защиты согласно IEC 60529
IP65
IP67
Диаметр кабеля 9 ... 13 mm
Свойства материала
Материал (контакты)
Медный сплав
Поверхность (контакты)
Sn поверх Ni Сторона подключения
Au поверх Ni Сторона соединения
Материал (кабельный/блочный кожух) Металл
Материал (уплотнительное кольцо) NBR
Материал (внутреннее уплотнение) NBR
Материал (уплотнение кабеля) NBR
Группа горючести материала согласно UL 94
V-0
RoHS
совместим
Состояние ВЭА
совместим
China RoHS e
Жидкости из приложения XVII к предписанию REACH
Нет
Жидкости из приложения XIV к предписанию REACH Нет
Особо опасные жидкости предписания REACH Нет
Спецификации и допуски
Спецификации
IEC 61076-3-117 Вариант 14 (V14)
Допуски:
DNV GL
UL / CSA
UL 1977 ECBT2.E102079
CSA-C22.2 No. 182.3 ECBT8.E102079
UL 1059 XCFR2.E314677
CSA-C22.2 No. 158-10 XCFR8.E314677
PROFINET
Да
