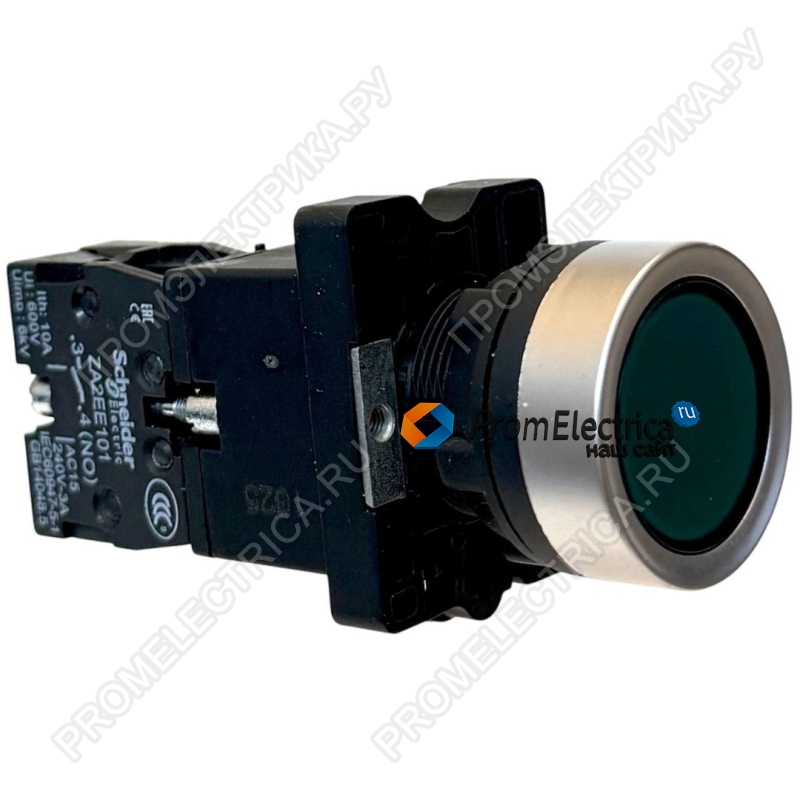

Описание, применение XA2EW33B1 Schneider Electric
Модель XA2EW33B1 с зеленой подсветкой и самовозвратным механизмом сочетает в себе эргономичный дизайн, высочайшую степень защиты IP65 и соответствие международным стандартам качества. Идеальное решение для систем индикации, запуска и управления в условиях повышенных требований к безопасности и безотказности.
Технические характеристики:
- Серия: Easy Harmony XA2
- Тип: Кнопка пуска световая, самовозвратная (spring return)
- Цвет лицевой части: Зеленый, заподлицо (Green flush)
- Монтажный диаметр: 22 мм
- Напряжение подсветки: 24 В AC/DC (19...26 В)
- Тип контакта: 1 NO (нормально разомкнутый), медленный разрыв
- Степень защиты: IP65 (пыле- и влагозащищенный)
- Степень защиты от ударов: IK03
- Диапазон рабочих температур: -25 °C … +55 °C
- Момент затяжки фиксирующей гайки: 2.2 Н·м
- Подключение: Винтовые клеммы / Faston 6.3 мм
Ключевые преимущества и функции:
- Высокая надежность и долгий срок службы: Механическая стойкость — 1.5 миллиона циклов срабатываний, а электрическая — 500 000 циклов при коммутации типовых нагрузок. Светодиодный индикатор гарантирует наработку на отказ до 10 000 часов.
- Универсальность монтажа и подключения: Стандартный монтажный диаметр 22 мм и возможность установки в панель толщиной от 1 до 6 мм. Предусмотрено несколько типов подключения:
- Винтовые клеммные колодки (до 2 x 1.5 мм² или 1 x 2.5 мм²).
- Быстросъемные клеммы Faston 6.3 мм.
- Энергоэффективность и широкий диапазон питания: Питание светодиода от 24V AC/DC с широким допустимым диапазоном напряжения 19...26V. Потребляемый ток — менее 20 мА, что снижает нагрузку на источник питания.
- Ударопрочность и устойчивость к вибрации: Корпус устойчив к вибрациям (10 gn, 40-500 Гц) и ударам (70 gn, 11 мс), что критически важно для транспорта, тяжелой и подвижной техники.
- Четкая индикация: Зеленая лицевая часть заподлицо (flush) с панелью и яркий светодиодный сигнал обеспечивают отличную видимость и современный внешний вид.
- Коммутационная способность: Контакт 1NO (нормально разомкнутый) с «медленным» разрывом (slow-break) для уменьшения дугообразования. Номинальный рабочий ток: до 3 А при 240 В AC и 0.27 А при 250 В DC.
Области применения:
- Пульты управления и операторские панели станков, конвейеров, упаковочного оборудования.
- Системы автоматизации зданий (АСУ ТП) и диспетчеризации.
- Щиты управления вентиляцией, насосами, освещением.
- Оборудование для пищевой, фармацевтической и химической промышленности (благодаря высокой степени защиты IP65).
- Транспортная и сельскохозяйственная техника (устойчивость к вибрациям и ударам).
- Устройства сигнализации и индикации «Пуск», «Готовность», «Исправность».
