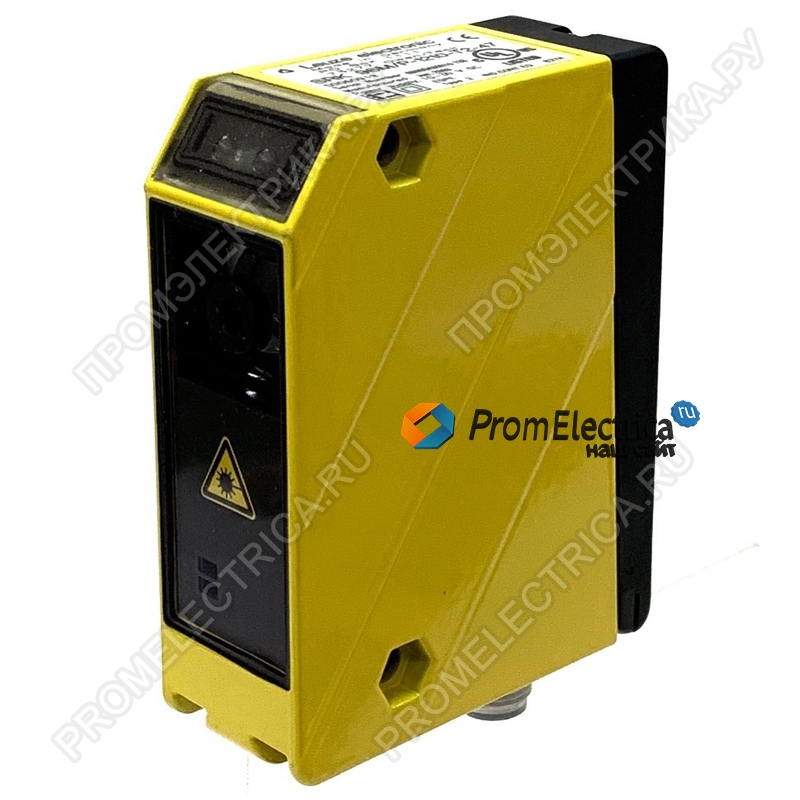

Технические характеристики SRK96M/P-1210-T2-47
Тип 2, IEC / EN 61496, в сочетании с подходящим контрольным прибором, например MSI-TR1B
Уровень производительности (PL) c, EN ISO 13849-1: 2008, в сочетании с предохранительным реле MSI-TRMB
MTTF d 198 лет, EN ISO 13849-1
Миссия 20 лет, EN ISO 13849-1
Категория 2, EN ISO 13849, в сочетании с подходящим модулем контроля испытаний, например, MSI-TR1B
Оптические данные
Рабочий диапазон 0,5 ... 6 м
Предел рабочего диапазона 0,5 ... 7 м
Источник света Лазер, Красный
Длина волны лазерного излучения 670 нм
Лазер класса 2, в соответствии с IEC 60825-1: 20070 (EN 60825-1: 2007)
Максимум. мощность лазера 0,004 Вт
Длительность импульса 10 мкс
Электрические данные
Защитная цепь Защита от переходных процессов, Защита от помех, Защита от переполюсовки, Защита от короткого замыкания
Данные о производительности
Напряжение питания U B 10 ... 30 В, постоянного тока, вкл. остаточная пульсация
Остаточная пульсация 0 ... 15%, от U B
Ток холостого хода 0 ... 40 мА
входные
Количество входов активации 1 шт.
Активация входов
Тип напряжения постоянного тока
Высокое напряжение переключения : ≥8В, Низкое: ≤2В
Входное сопротивление 10000 Ом, -20 ... 20%
Активация входа 1
Активное состояние переключения Высокий
Выходы
Количество цифровых коммутационных выходов 1 шт.
Переключение выходов
Напряжение переключения низкое, макс. 2 В
Тип напряжения постоянного тока
Ток переключения, макс. 100 мА
Напряжение переключения Высокое: ≥ (U B -2 В), Низкое: ≤2 В
Импульсный выход 1
Переключающий элемент Транзистор, ПНП
Принцип переключения Переключение света
Функция переключения выхода
тайминг
Частота переключения 100 Гц
Время отклика 12 мс
Задержка готовности 250 мс
Время теста 12 мс плюс время срабатывания блока контроля теста
соединение
Количество соединений 1 шт.
Соединение 1
Тип подключения Разъем
Функция Напряжение питания, соединение с ПЛК
Размер резьбы М12
Материал Пластик
Количество контактов 4-контактный
Механические данные
Дизайн Кубик
Размер (Ш х В х Д) 30 мм х 101,5 мм х 70 мм
Материал корпуса Металл, литой цинк
Материал крышки объектива Стекло
Вес нетто 380 г
Цвет корпуса Желтый, RAL 1021
Работа и отображение
Тип дисплея светодиодный
Количество светодиодов 2 шт.
Экологические данные
Температура окружающей среды, эксплуатация -10 ... 50 ° С
Температура окружающей среды, хранение -30 ... 60 ° С
Сертификаты
Степень защиты IP 67
Класс защиты II, полностью изолированный, номинальное напряжение 250 В переменного тока
Применяемые стандарты EN 61496/1
