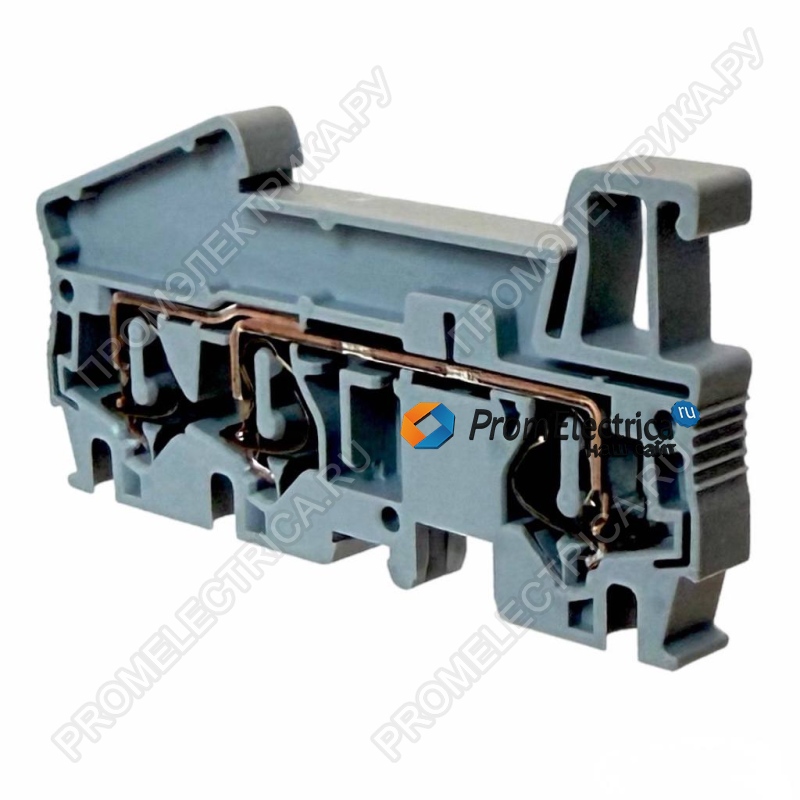

Описание, применение 3031393 Phoenix Contact
Количество ярусов 1
Количество точек подключения 3
Потенциалы 1
Номинальное сечение 4 мм²
Цвет cерый
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Область применения Железнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Обрабатывающая промышленность
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 1,02 Вт
Максимальный ток нагрузки 40 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки)
Номинальный ток IN 32 A (для кабеля сечением 6 мм²)
Номинальное напряжение UN 800 В
Открытая боковая стенка Да
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (Кратковременно, не более 24 ч, от -60 до +70 °C)
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Результат испытаний импульсным напряжением Испытание проведено
Заданное значение испытательного импульсного напряжения 9,8 кВ
Результат испытания с изменением напряжения Испытание проведено
Заданное значение испытательного переменного напряжения 2 кВ
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) Испытание проведено
Результат испытания на изгиб Испытание проведено
Испытание на изгиб Скорость вращения 10 об/мин.
Испытание на изгиб при вращении 135
Испытание на изгиб Сечение провода/Масса 0,08 мм² / 0,1 кг
4 мм²/0,9 кг
6 мм²/1,4 кг
Результат испытания на растяжение Испытание проведено
Испытание на растяжение, сечение провода 0,08 мм²
Растягивающее усилие, заданное значение 5 Н
Испытание на растяжение, сечение провода 4 мм²
Растягивающее усилие, заданное значение 60 Н
Испытание на растяжение, сечение провода 6 мм²
Растягивающее усилие, заданное значение 80 Н
Результат испытания на прочность насадки на крепежное основание Испытание проведено
Прочность насадки на крепежное основание NS 35
Заданное значение 1 Н
Результат проверки падением напряжения Испытание проведено
Требования, падение напряжения ≤ 3,2 мВ
Результат испытания на нагревание Испытание проведено
Результат проверки стойкости к току КЗ Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 4 мм²
Кратковременный ток 0,48 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода 6 мм²
Кратковременный ток 0,72 кA
Результат термических испытаний Испытание проведено
Испытание на старение безвинтовых клемм Температурные циклы 192
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия 30 c
Результат испытаний на старение Испытание проведено
Результат испытания на колебания, широкополосные шумы Испытание проведено
Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания Испытания на долговечность, категория 2, на поворотной тележке
Частота испытания от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень 6,12 (м/с2)2/Гц
Ускорение 3,12г
Продолжительность испытания на каждую ось 5 ч
Направления испытания X-, Y- и Z-ось
Результат испытания на ударопрочность Испытание проведено
Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200):2008-03
Форма удара Полусинусоида
Ускорение 30г
Продолжительность удара 18 мс
Количество ударов в 1 направлении 3
Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Размеры
Ширина 6,2 мм
Ширина крышки 2,2 мм
Длина 71,5 мм
Высота NS 35/7,5 36,5 мм
Высота NS 35/15 44 мм
Характеристики клемм
Подключение 1. ярус
Тип подключения Пружинный зажим
Длина оголяемой части 8 мм ... 10 мм
Подключение согласно стандарту МЭК 60947-7-1
Сечение жесткого проводника мин. 0,08 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение провода AWG мин. 28
Сечение провода AWG макс. 10
Сечение гибкого проводника мин. 0,08 мм²
Сечение гибкого проводника макс. 4 мм²
Мин. сечение гибкого проводника AWG 28
Сечение гибкого проводника AWG, макс. 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 4 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0,5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 1 мм²
Подключение согласно стандарту МЭК/EN 60079-7
Сечение жесткого проводника мин. 0,08 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение провода AWG мин. 28
Сечение провода AWG макс. 10
Сечение гибкого проводника мин. 0,08 мм²
Сечение гибкого проводника макс. 4 мм²
Калиберная пробка A4
Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
