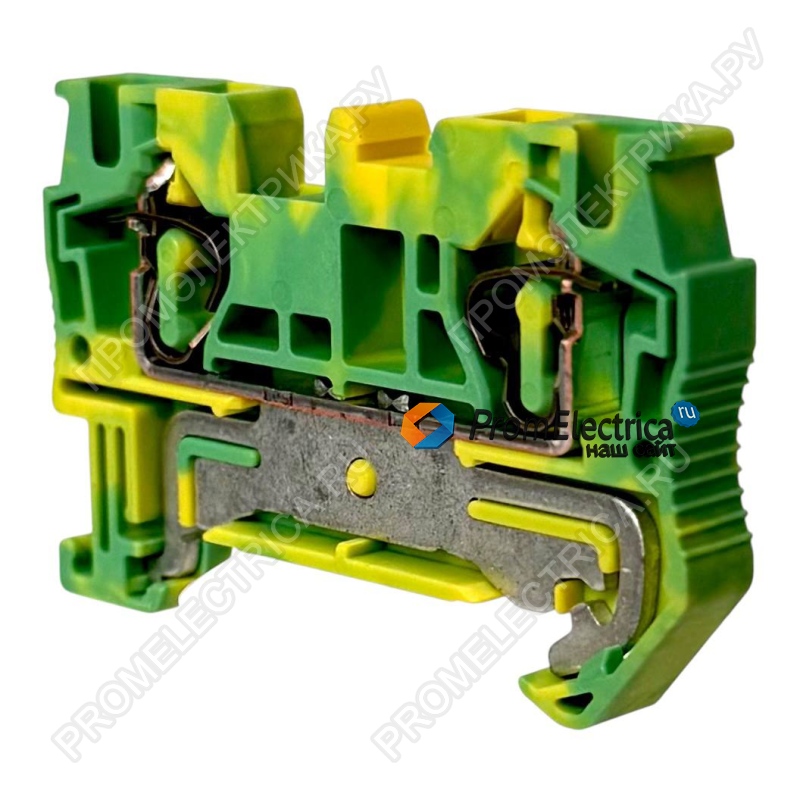

Технические характеристики ST 4-PE - 3031380
Количество ярусов 1
Количество точек подключения 2
Номинальное сечение 4 мм²
Цвет желто-зел.
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Область применения Железнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Обрабатывающая промышленность
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Открытая боковая стенка Да
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (Кратковременно, не более 24 ч, от -60 до +70 °C)
Минимальная влажность (хранение/транспортировка) 30 %
Максимальная влажность (хранение/транспортировка) 70 %
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Спецификация испытания защиты от прикосновений DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками обеспечивается
Безопасность при прикосновении пальцами обеспечивается
Результат испытания на колебания, широкополосные шумы Испытание проведено
Спецификация испытания на колебания, широкополосные шумы DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания Испытания на долговечность, категория 2, на поворотной тележке
Частота испытания от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень 6,12 (м/с2)2/Гц
Ускорение 3,12г
Продолжительность испытания на каждую ось 5 ч
Направления испытания X-, Y- и Z-ось
Результат испытания на ударопрочность Испытание проведено
Спецификация испытания на ударопрочность DIN EN 50155 (VDE 0115-200):2008-03
Форма удара Полусинусоида
Ускорение 30г
Продолжительность удара 18 мс
Количество ударов в 1 направлении 3
Направления испытания X-, Y- и Z-ось (положит. и отрицат.)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Размеры
Ширина 6,2 мм
Ширина крышки 2,2 мм
Длина 56 мм
Высота NS 35/7,5 36,5 мм
Высота NS 35/15 44 мм
Характеристики клемм
Указание Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Подключение 1. ярус
Тип подключения Пружинный зажим
Длина оголяемой части 8 мм ... 10 мм
Подключение согласно стандарту МЭК 60947-7-2
Сечение жесткого проводника мин. 0,08 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение провода AWG мин. 28
Сечение провода AWG макс. 10
Сечение гибкого проводника мин. 0,08 мм²
Сечение гибкого проводника макс. 4 мм²
Мин. сечение гибкого проводника AWG 28
Сечение гибкого проводника AWG, макс. 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 4 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0,5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 1 мм²
Подключение согласно стандарту МЭК/EN 60079-7
Сечение жесткого проводника мин. 0,08 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение провода AWG мин. 28
Сечение провода AWG макс. 10
Сечение гибкого проводника мин. 0,08 мм²
Сечение гибкого проводника макс. 4 мм²
Калиберная пробка A4
Стандарты и предписания
Подключение согласно стандарту CSA
МЭК 60947-7-2
Класс воспламеняемости согласно UL 94 V0

ST 4-PE - 3031380
