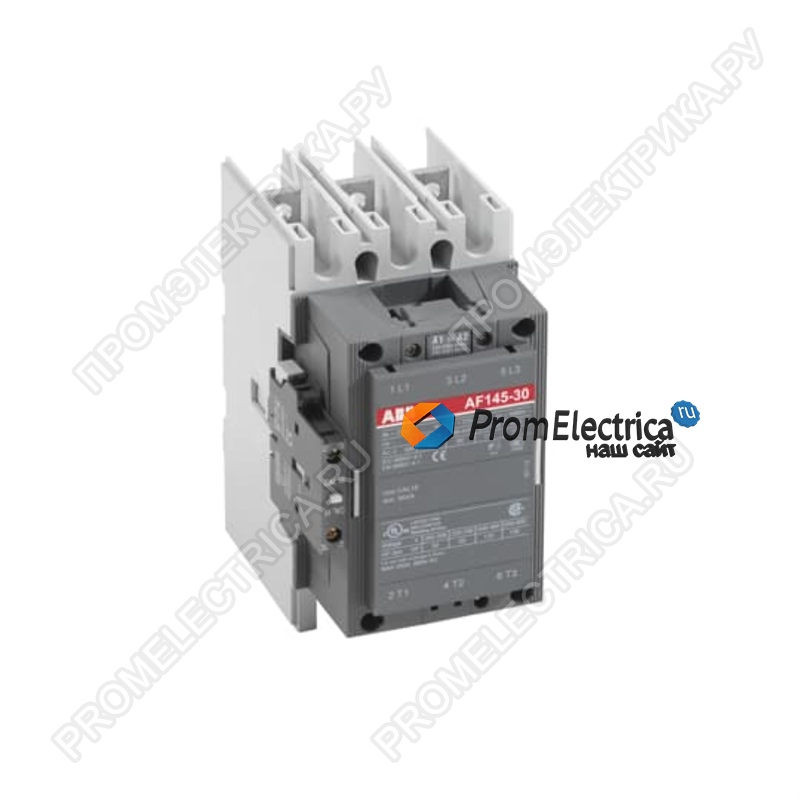

Описание, применение 1SFL477001R6911 ABB
Сертификаты и декларации (номер документа)
Сертификат ABS:15-LD1408622-КПК
Сертификат BV:BV_13409-C0BV
Сертификат CB:SEMKO_SE-69478
Сертификат CCC:CQC_2007010304256685
Сертификат CCS:GB14T00030
Сертификат CUL:20160920-E36588
Декларация о соответствии - CE:2CMT2015-005436
DNV GL Сертификат:TAE00001W1
Сертификат EAC:9AKK107046A8618
Экологическая информация:1SFC101007D0201
Сертификат GL:GL_20261-04HH
Инструкции и руководства:1SFC380003-89
Сертификат LOVAG:SE-0105160
LR сертификат:16-20064
РИНА Сертификат:ELE060313XG_002
Сертификат RMRS:RMRS_12-03683-315
RoHS Информация:2CMT2015-005436
Технический UL / CSA
Максимальное рабочее напряжение UL / CSA:Главная цепь 600 В
Общий рейтинг использования UL / CSA:(600 В переменного тока) 230 А
Рейтинг лошадиных сил UL / CSA:(200 В переменного тока) Трехфазный 40 л.с.
(208 В переменного тока) Трехфазный 40 л.с.
(220 ... 240 В переменного тока) Трехфазный 50 л.с.
(440 ... 480 В переменного тока) Трехфазный 100 л.с.
(550 ... 600 V AC) Трехфазный 125 л.с.
экологическая
Температура окружающего воздуха:Близко к контактору для хранения -40 ... + 70 ° C
Близко к контактору, оснащенному тепловым реле O / L (0,85 ... 1,1 Uc) -25 ... + 50 ° C
Близко к контактору без теплового реле O / L (0,85 ... 1,1 Uc) -40 ... + 70 ° C
Максимально допустимая рабочая высота:3000 м
Сопротивление шоку в соотв. к МЭК 60068-2-27:Направление удара: A 5 K40
Направление удара: B1 5 K40
Направление удара: B2 5 K40
Направление удара: C1 5 K40
Направление удара: C2 5 K40
RoHS Статус:В соответствии с Директивой ЕС 2011/65 / EU
технический
Количество главных контактов NO:3
Количество главных контактов NC:0
Количество вспомогательных контактов NO:1
Количество вспомогательных контактов NC:1
Номинальное рабочее напряжение:Главная цепь 690 В
Номинальная частота (F):Главный контур 50/60 Гц
Обычный тепловой ток в свободном воздухе (I th ):соотв. в соответствии с IEC 60947-4-1, открытые контакторы q = 40 ° C, 250 A
Номинальный рабочий ток AC-1 (I e ):(1000 В) 40 ° C 180 A
(1000 В) 55 ° C 180 A
(1000 В) 70 ° C 180 A
(690 В) 40 ° C 250 A
(690 В) 55 ° C 230 A
(690 В) 70 ° С 180 А
Номинальный рабочий ток AC-3 (I e ):(1000 В) 55 ° C 80 A
(220/230/240 В) 55 ° C 145 A
(380/400 В) 55 ° C 145 A
(415 В) 55 ° C 145 A
(440 В) 55 ° C 145 A
(500 В) 55 ° C 145 A
(690 В) 55 ° C 120 A
Номинальная рабочая мощность AC-3 (P e ):(1000 В) 110 кВт
( 220/230/240 В) 45 кВт
(380/400 В) 75 кВт
(415 В) 75 кВт
(440 В) 75 кВт
(500 В) 90 кВт
(690 В) 110 кВт
Номинальная отключающая способность AC-3 в соотв. к МЭК 60947-4-1:8 х т. Е. AC-3
Номинальная мощность производства AC-3 в соотв. к МЭК 60947-4-1:10 х т. Е. AC-3
Устройства защиты от короткого замыкания:Предохранители типа gG 315 A
Номинальный кратковременный выдерживаемый ток (I CW ):при температуре окружающей среды 40 ° C, в атмосферном воздухе, из холодного состояния, 10 с 1200 А,
при температуре окружающей среды 40 ° C, в атмосферном воздухе, из холодного состояния, 15 мин 280 А,
при температуре окружающей среды 40 ° C, в атмосферном воздухе, из a Холодное состояние 1 мин 600 A
при 40 ° C Температура окружающей среды, на открытом воздухе, из холодного состояния 1 с 1800 A
при 40 ° C Температура окружающей среды, на открытом воздухе, из холодного состояния 30 с 800 A
Максимальная разрывная мощность:cos phi = 0,45 (cos phi = 0,35 для Ie> 100 A) при 440 В 1500 A
cos phi = 0,45 (cos phi = 0,35 для Ie> 100 A) при 690 V 1200 A
Максимальная частота электрического переключения:AC-1 300 циклов в час
AC-2 / AC-4 150 циклов в час
AC-3 300 циклов в час
Номинальный рабочий ток DC-1 (I e ):(110 В) 2 последовательных полюса, 40 ° C 250 A
(220 В) 3 последовательных полюса, 40 ° C 250 A
Номинальный рабочий ток DC-3 (I e ):(110 В) 2 последовательных полюса, 40 ° C 250 A
(220 В) 3 последовательных полюса, 40 ° C 250 A
Номинальный рабочий ток DC-5 (I e ):(110 В) 2 последовательных полюса, 40 ° C 250 A
(220 В) 3 последовательных полюса, 40 ° C 250 A
Номинальное напряжение изоляции (U i ):соотв. до UL / CSA 600 В в
соотв. в соответствии с IEC 60947-4-1 и VDE 0110 (Gr. C) 1000 В
Номинальное импульсное выдерживаемое напряжение (U имп ):Главная цепь 8 кВ
Механическая прочность:5 миллионов
Максимальная частота механического переключения:300 циклов в час
Пределы работы катушки:(в соответствии с IEC 60947-4-1) 0,85 x Uc Мин. ... 1,1 х Uc Макс. (при θ ≤ 70 ° C)
Номинальное напряжение цепи управления (U c ):50 Гц 48 ... 130 В
60 Гц 48 ... 130 В
DC Работа 48 ... 130 В
Потребление катушки:Держа на Макса. Номинальное напряжение цепи управления 50 Гц 12 В · A
Макс. Номинальное напряжение цепи управления 60 Гц 12 В ·
Удержание при макс. Номинальное напряжение цепи управления, DC 2 Вт,
Макс. Номинальное напряжение цепи управления 50 Гц, 430 В · A
Макс. Номинальное напряжение цепи управления 60 Гц 430 В · A
Макс. Номинальное напряжение цепи управления DC 500 Вт
Время работы:Между обесточиванием катушки и замыканием контактов NC 40 ... 50 мс.
Между обесточиванием катушки и размыканием контактов НО 43 ... 53 мс.
Между возбуждением катушки и размыканием контактов НЗ 45 ... 85 мс.
Между возбуждением катушки и контактом НО Закрытие 50 ... 90 мс
Соединительная емкость главной цепи:Пруток 24 мм
Жесткий алюминиевый кабель 1 х 25 ... 150 м²
Жесткий медный кабель 1 х 6 ... 185 м²
Присоединительная емкость вспомогательной цепи:Гибкий с наконечником 2x 0,75 ... 2,5
Гибкий с изолированным наконечником 2x 0,75 ... 2,5
Гибкий 2x0,75 ... 2,5 м²
Сплошной 2 x 1 ... 4 м²
Скрученный 2 x 1 ... 4 м²
Степень защиты:соотв. в соответствии с IEC 60529, IEC 60947-1, EN 60529 Катушечные клеммы IP20 в
соотв. по IEC 60529, IEC 60947-1, EN 60529 Основные клеммы IP00
Тип терминала:Главная цепь: бары
Габаритные размеры
Чистая ширина продукта:111,5 мм
Чистая глубина / длина продукта:160 мм
Чистая высота продукта:196 мм
Вес нетто продукта:3,4 кг
