Описание, применение IME18-08BPPZC0S 1056708 Sick

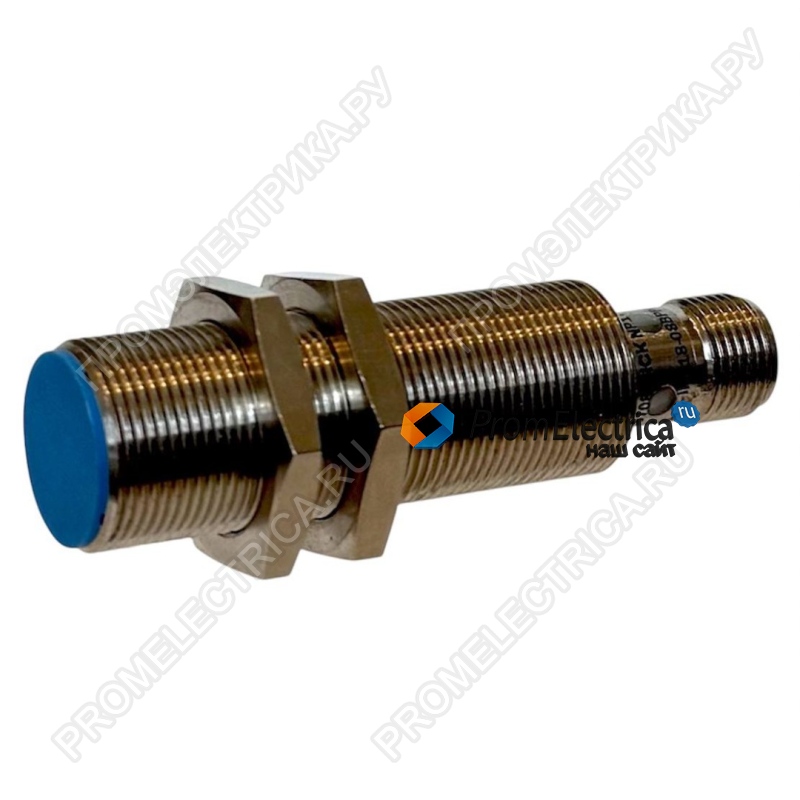

SICK IME18-08BPPZC0S — это индуктивный датчик приближения (proximity switch) серии IME, предназначенный для бесконтактного обнаружения металлических объектов. Он работает по принципу генерации высокочастотного электромагнитного поля: при внесении в это поле металлического предмета амплитуда колебаний меняется, и выходной ключ переключается.
Датчик имеет цилиндрический корпус с резьбой M18 (диаметр 18 мм) и монтируется заподлицо (вровень) с металлической поверхностью. Он обеспечивает номинальное расстояние срабатывания 8 мм (гарантированное — 6,48 мм). Благодаря комплементарному PNP-выходу (два выхода: нормально открытый и нормально закрытый) датчик может как замыкать, так и размыкать цепь при обнаружении металла, без необходимости использовать
Ключевые преимущества
- Увеличенная дистанция срабатывания (8 мм) – номинальное расстояние 8 мм (гарантированное 6,48 мм) позволяет монтировать датчик с большим зазором, снижая риск повреждения чувствительного элемента при вибрациях и ударах.
- Фланцевый (заподлицо) монтаж – датчик можно утопить в металлической поверхности или установить вплотную к металлическим частям оборудования без ложных срабатываний. Это критически важно в станкостроении и пресс-формах.
- Комплементарный PNP-выход (НО + НЗ) – у датчика есть два независимых выхода: один замыкается при обнаружении металла (НО), другой — размыкается (НЗ). Вы можете использовать оба выхода одновременно (например, НО — на ПЛК, НЗ — на сигнальную лампу) без дополнительных инверторов.
- Высокая частота переключения (1000 Гц) – датчик успевает считать до 1000 событий в секунду. Подходит для высокоскоростных счётчиков, позиционеров и контроля вращения.
- Широкий диапазон рабочих температур (-25 … +75 °C) – работает в неотапливаемых цехах, холодильных камерах, рядом с горячими печами. Температурный дрейф срабатывания — всего ±10%.
- Полная электрическая защита – встроены защита от короткого замыкания, от переполюсовки питания и подавление импульса включения (снаббер). Датчик не выйдет из строя при ошибках монтажа.
Технические характеристики
|
Параметр |
Значение |
|
|
Модель |
IME18-08BPPZC0S |
|
|
Тип корпуса |
Цилиндрический с резьбой |
|
|
Диаметр |
18 мм |
|
|
Номинальное расстояние срабатывания (Sn) |
8 мм |
|
|
Гарантированное расстояние срабатывания (Sa) |
6,48 мм |
|
|
Монтаж |
Вровень (фланцевый / flush) |
|
|
Частота переключения |
1000 Гц |
|
|
Тип подключения |
Разъём M12, 4-контактный (поворотный) |
|
|
Переключающий выход |
PNP, комплементарный |
|
|
Электрическое исполнение |
Постоянный ток, 4-проводный |
|
|
Выходной ток (Ia) |
≤ 200 мА |
|
|
Падение напряжения на выходе |
≤ 2 В (при Ia max) |
|
|
Степень защиты (IP) |
IP67 |
|
|
Воспроизводимость |
≤ 2% от Sn |
|
|
Температурный дрейф |
±10% от Sn |
|
|
ЭМС |
По EN 60947-5-2 |
|
|
Защита от КЗ |
Да |
|
|
Защита от переполюсовки |
Да |
|
|
Подавление импульса включения |
Да |
|
|
Ударопрочность |
30 g (11 мс) |
|
|
Виброустойчивость |
1 мм / 10…55 Гц |
|
|
Рабочая температура |
-25 … +75 °C |
|
|
Температура хранения |
(не указана, типовой диапазон -40…+80 °C) |
|
|
Материал корпуса |
Металл (никелированная латунь) |
|
|
Материал активной поверхности |
Пластик (PA 66) |
|
|
Длина корпуса |
69 мм |
|
|
Полезная длина резьбы |
52 мм |
|
|
Максимальный момент затяжки |
≤ 40 Н·м |
|
|
Комплект поставки |
2 крепёжные гайки (никелированная латунь) |
|
Области применения:
- Станкостроение – контроль положения столов, шпинделей, инструментальных магазинов.
- Конвейерные линии – подсчёт металлических деталей, контроль прохождения.
- Упаковочное оборудование – обнаружение металлических крышек, банок, фольги.
- Роботизированные комплексы – контроль захватов, позиционирование.
- Лифты и подъёмники – контроль положения кабины, дверей.
- Железнодорожный транспорт – контроль стрелок, тормозных механизмов (вибростойкость 30g).
- Сельхозтехника – защита от металла в дробилках (фланцевый монтаж).
