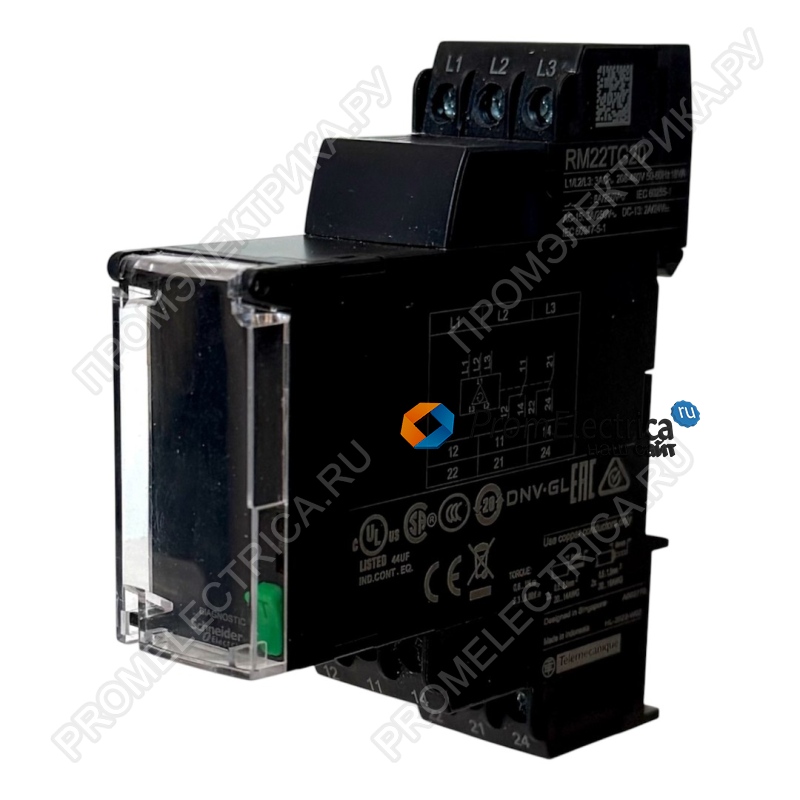

Описание, применение RM22TG20 Schneider Electric
Серия Реле управления гармонией
Тип продукта 3-х фазное реле управления
Тип релейной защиты Реле управления
Число фаз 3 фазы
Наименование релейной защиты RM22TG
параметры, контролируемые реле
Порядок чередования фаз
Phase failure detection (2 or more phase cut)
тип задержки Без
коммутационная способность, В·А 2000 В·А
диапазон измерения 183...528 V напряжение переменный ток
Тип контактов 2 переключающ.
Дополнительные характеристики
время сброса
1500 мс при максимальном напряжении
макс. коммутируемое напряжение 250 В переменный ток
минимальный коммутируемый ток 10 мА в 5 V постоянный ток
макс. коммутируемый ток 8 А переменный ток
[Us] номинальное напряжение сети
208...480 В переменный ток
пределы напряжения питания
183...528 В переменный ток
эксплуатационные ограничения
183...528 В переменный ток
потребляемая мощность, ВА
15 В·А в 480 В переменный ток 60 Гц
порог обнаружения напряжения < 100 V переменный ток
частота напряжения питания 50 ... 60 Гц +/- 10%
выходные контакты 2 переключающ.
задержка пуска после включения питания 650 мс
Время срабатывания <= 200 мс
Категория перенапряжения
III в соответствии с МЭК 60664-1
III в соответствии с UL 508
сопротивление изоляции
> 100 MOhm в 500 В постоянный ток в соответствии с IEC 60255-27
Положение монтажа Любое положение
соединения – клеммы
Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника
Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником
Винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель Без наконечника
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 14) гибкий С кабельным наконечником
момент затяжки
0,6...1 Н-м в соответствии с МЭК 60947-1
материал корпуса Самозатухающий пластик
Светодиодный индикатор состояния
Реле ON: светодиод (желтый)
Питание включено: светодиод (зеленый)
монтажная опора
DIN-рейка 35 мм в соответствии с EN/IEC 60715
Электрическая износостойкость 100000 циклы
Механическая износостойкость 10000000 циклы
Категория применения
AC-15 в соответствии с IEC 60947-5-1
DC-13 в соответствии с IEC 60947-5-1
AC-1 в соответствии с IEC 60947-4-1
DC-1 в соответствии с IEC 60947-4-1
данные о безопасности и надежности
MTTFd = 924,6 лет
B10d = 850000
Материал контактов
Не содержит кадмий
Ширина 22,5 мм
Вес нетто 0,09 кг
Условия эксплуатации
стойкость к кратковременным исчезновениям напряжения питания 10 мс
Электромагнитная совместимость
Стойкость в жилых домах, коммерческих зданиях и небольших промышленных предприятиях в соответствии с EN/IEC 61000-6-1
Стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
Стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3
Стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4
Электростатический разряд - контрольный уровень: 6 кВ (Разряд при контакте)уровень 3 в соответствии с МЭК 61000-4-2
Электростатический разряд - контрольный уровень: 8 кВ (Выброс воздуха)уровень 3 в соответствии с МЭК 61000-4-2
Испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 В/муровень 3 в соответствии с МЭК 61000-4-3
Испытание на невосприимчивость к коммутационным поме - контрольный уровень: 4 кВ (прямой)уровень 4 в соответствии с МЭК 61000-4-4
Испытание на невосприимчивость к коммутационным поме - контрольный уровень: 2 кВ (емкостная связь)уровень 4 в соответствии с МЭК 61000-4-4
Испытание невосприимчивости к импульсным помехам - контрольный уровень: 4 кВ (общий режим)уровень 4 в соответствии с IEC 61000-4-5
Испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 кВ (дифференциальн. режим)уровень 4 в соответствии с IEC 61000-4-5
Наведенные и излучаемые помехикласс B группа 1 в соответствии с CISPR 11
Наведенные и излучаемые помехикласс B в соответствии с CISPR 22
Стандарты
EN / МЭК 60255-1
Сертификаты
CE
EAC
RCM
GL
CSA
UL
CCC
Температура окружающей среды при хранении -40... 70 ° С
рабочая температура окружающей среды
-20...50 °C в 60 Гц
-20...60 °C в 50 Гц пер./пост. тока
относительная влажность
93...97 % в 25...55 °C в соответствии с МЭК 60068-2-30
Виброустойчивость
0,075 мм (частота= 10...58,1 Гц) не работает в соответствии с IEC 60068-2-6
1 gn (частота= 10...58,1 Гц) не работает в соответствии с IEC 60068-2-6
0.035 мм (частота= 58,1...150 Гц) в рабочем режиме в соответствии с IEC 60068-2-6
0,5 gn (частота= 58,1...150 Гц) в рабочем режиме в соответствии с IEC 60068-2-6
ударопрочность
15 gn (продолжительность = 11 мс) для не работает в соответствии с IEC 60068-2-27
5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с IEC 60068-2-27
Степень защиты IP
IP20 в соответствии с МЭК 60529 (зажимы)
IP40 в соответствии с МЭК 60529 (корпус)
IP50 в соответствии с МЭК 60529 (передняя панель)
Степень загрязнения
3 в соответствии с МЭК 60664-1
3 в соответствии с UL 508
напряжение испытания изоляции
2,5 кВ переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-27
