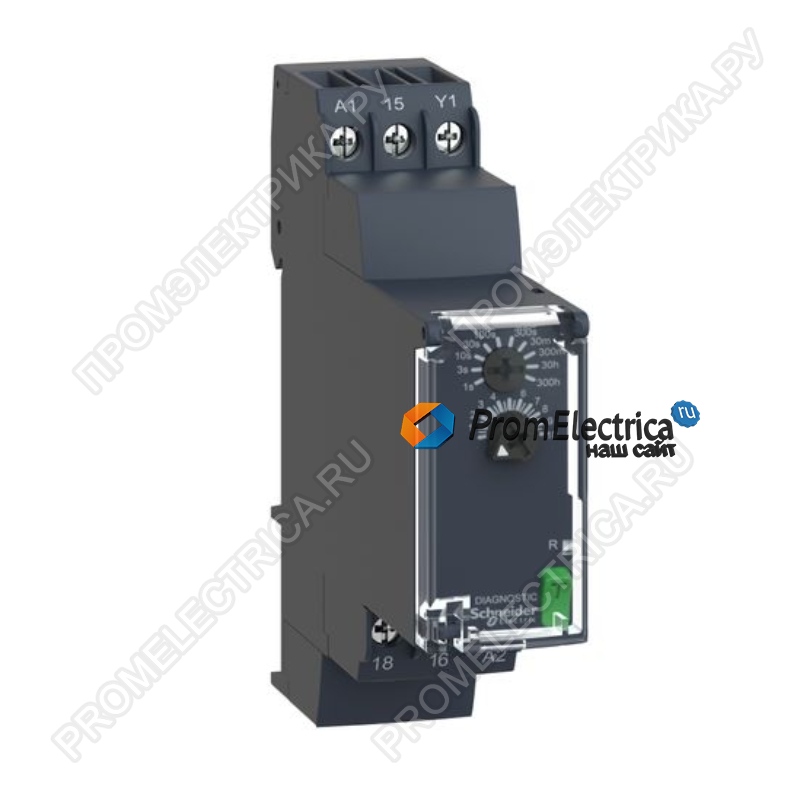

Описание, применение RE22RR1MYMR Schneider Electric
Серия Реле времени Harmony
Тип продукта Dual function relay
Тип дискретного выхода Реле
Краткое название устройства RE22
Номинальных выходной ток 8 A
Дополнительные характеристики
тип контактов
1 переключающ. контакт с задержкой срабатывания, не содержит кадмий
тип задержки
Power on-delay
Диапазон задержки
3...30 с
30...300 с
10...100 с
0.05...1 с
1...10 с
30...300 ч
30...300 мин
0,3...3 с
3...30 ч
3...30 мин
тип управления
Поворотная ручка
Кнопка диагностики
[Us] номинальное напряжение сети
24...240 В пер./пост. тока 50/60 Гц
Release input voltage
<= 2.4 В
диапазон напряжения
0,85...1,1 Us
частота сети питания
50...60 Гц +/- 5 %
соединения – клеммы
Винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель Без наконечника
Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 14) гибкий С кабельным наконечником
Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником
момент затяжки
0,6...1 Н·м в соответствии с IEC 60947-1
материал корпуса
Самозатухающий
повторяемость позиционирования
+/- 0,5 % в соответствии с IEC 61812-1
отклонение ном. характеристик в зависимост
+/- 0,05 %/°C
отклонение напряжения
+/- 0,2 %/В
погрешность задержки срабатывания
+/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
Control signal pulse width
100 ms с включенной параллельно нагрузкой 30 ms
сопротивление изоляции
100 МОм в 500 миля постоянный ток в соответствии с IEC 60664-1
Recovery time
120 ms при снятии напряжения
Стойкость к кратковременным исчезновениям 10 ms
потребляемая мощность, ВА
3 VA в 240 В переменный ток
Потребляемая мощность, Вт
1,5 W в 240 В Постоянный ток
коммутационная способность, В·А 2000 VA
минимальный коммутируемый ток
10 мА в 5 В постоянный ток
макс. коммутируемый ток 8 A
макс. коммутируемое напряжение
250 миля переменный ток
электрическая износостойкость
100000 циклы, 8 A в 250 В, AC-1
100000 циклы, 2 A в 24 В, DC-1
Механическая износостойкость
10000000 циклы
Rated impulse withstand voltage
5 кВ для 1,2...50 µs в соответствии с IEC 60664-1
Power on delay 100 ms
длина пути тока утечки
4 kV/3 в соответствии с IEC 60664-1
Категория перенапряжения
III в соответствии с IEC 60664-1
данные о безопасности и надежности
MTTFd = 308.2 лет
B10d = 280000
Монтажное положение
Любое положение
Монтажная опора
DIN-рейка 35 мм в соответствии с EN/IEC 60715
светодиодный индикатор состояния
Зеленый светодиодная подсветка (постоянный) для шкала указателя индикации
Желтый светодиод (постоянный) для выходное реле под напряжением
Желтый светодиод (Быстрое мигание) для расчет времени в процессе и деактивир.выходном реле
Желтый светодиод (Медленное мигание) для расчет времени в процессе и активир.выходном реле
Ширина 22,5 mm
Вес нетто 0,1 kg
Условия эксплуатации
электрическая прочность изоляции
2,5 кВ для 1 мА/1 минута в 50 Гц между реле выхода и источником питания с стандартная изоляция в соответствии с IEC 61812-1
Стандарты
UL 508
IEC 61812-1
Директивы
2006/95/EC - директива по низкому напряжению
2004/108/EC - электромагнитная совместимость
Сертификаты
CE
UL
GL
CCC
EAC
RCM
CSA
Рабочая температура окружающей среды
-20...60 °C
Температура окружающей среды при хранении
-40...70 °C
Степень защиты IP
Корпус: IP40 в соответствии с IEC 60529
Лицевая панель: IP50 в соответствии с IEC 60529
Зажимы: IP20 в соответствии с IEC 60529
Степень загрязнения
3 в соответствии с IEC 60664-1
Виброустойчивость
20 m/s² (частота= 10...150 дюйм) в соответствии с IEC 60068-2-6
ударопрочность
15 gn неработающий для 11 ms в соответствии с IEC 60068-2-27
5 gn в рабочем режиме для 11 ms в соответствии с IEC 60068-2-27
относительная влажность
95 % в 25...55 °C
Электромагнитная совместимость
Тест на стойкость к коммутационным помехам - контрольный уровень: 1 кВ (емкостные клещи связи)уровень 3 в соответствии с МЭК 61000-4-4
Испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (дифференциальн. режим)уровень 3 в соответствии с МЭК 61000-4-5
Испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 кВ (общий режим)уровень 3 в соответствии с МЭК 61000-4-5
Электростатический разряд - контрольный уровень: 6 кВ (контактный разряд)уровень 3 в соответствии с МЭК 61000-4-2
Электростатический разряд - контрольный уровень: 8 кВ (воздушный разряд)уровень 3 в соответствии с МЭК 61000-4-2
Испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 В/м (80 МГц...1 ГГц)уровень 3 в соответствии с МЭК 61000-4-3
Наведенные РЧ помехи - контрольный уровень: 10 В (0,15...80 МГц)уровень 3 в соответствии с МЭК 61000-4-6
Коммутационные помехи - контрольный уровень: 2 кВ (прямое прикосновение)уровень 3 в соответствии с МЭК 61000-4-4
Стойкость к кратковременным исчезновениям и провалам - контрольный уровень: 30 % (500 ms) в соответствии с IEC 61000-4-11
Стойкость к кратковременным исчезновениям и провалам - контрольный уровень: 100 % (20 мс) в соответствии с IEC 61000-4-11
