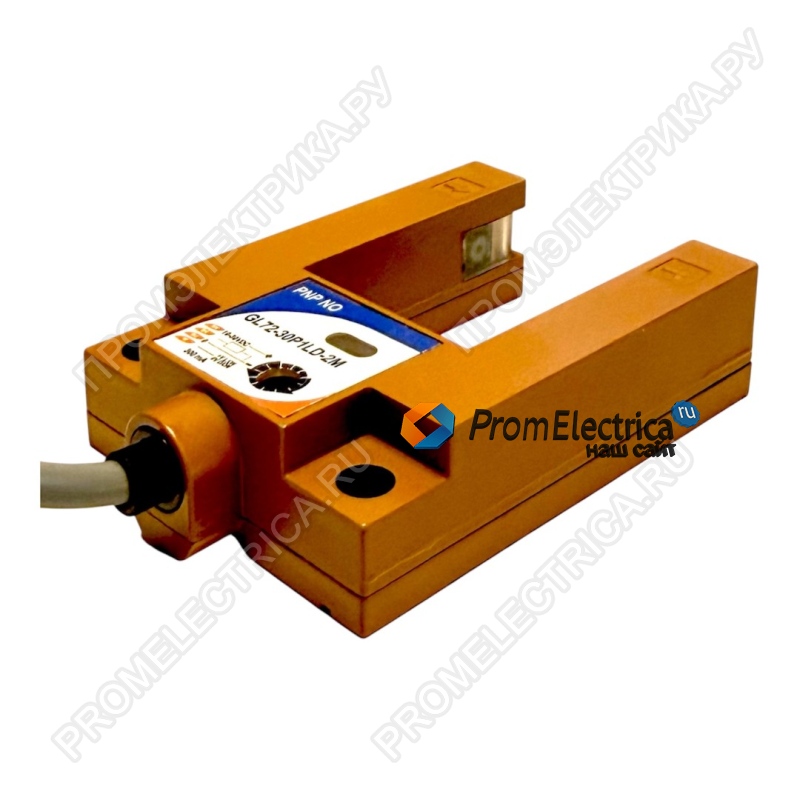

Описание, применение GL72-30P1LD USA / EUROPE
Фотоэлектрический датчик GL72-30P1LD — это надежный инфракрасный переключатель, предназначенный для бесконтактного обнаружения объектов в системах промышленной автоматизации и управления. Благодаря встроенному излучателю и приемнику в одном корпусе, он работает по принципу диффузионного отражения . Модель с выходом PNP и двумя типами выходных сигналов (NO + NC) обеспечивает гибкость при подключении к контроллерам и другим устройствам.
Основные технические характеристики
|
Параметр |
Значение |
|
Принцип действия |
Диффузионный, инфракрасный (940 нм) |
|
Дальность срабатывания |
30 мм |
|
Напряжение питания |
10...30 В DC |
|
Выходной сигнал |
PNP, 2 выхода: нормально разомкнутый (NO) и нормально замкнутый (NC), 4 провода |
|
Максимальный выходной ток |
200 мА |
|
Материал корпуса |
Алюминиевый сплав |
|
Степень защиты |
IP67 (пыленепроницаемость, защита от погружения в воду) |
|
Габаритные размеры (Д×Ш×В) |
72 x 52 x 20 мм |
|
Обнаруживаемые объекты |
Непрозрачные и прозрачные |
|
Индикация |
Светодиодная |
Преимущества и особенности
- Стабильное обнаружение различных объектов: Инфракрасный луч позволяет надежно определять как непрозрачные детали, так и прозрачные предметы, например, стеклянные или пластиковые бутылки.
- Гибкость подключения: Наличие двух выходов (NO и NC) дает возможность реализовать гибкую логику управления без дополнительных инверторов . Выходной транзистор PNP обеспечивает совместимость с большинством промышленных контроллеров.
- Высокая защита и долговечность: Прочный литой корпус из алюминиевого сплава и степень защиты IP67 гарантируют устойчивость к пыли, влаге и механическим воздействиям, что позволяет использовать датчик в жестких условиях цеха .
- Универсальность монтажа: Компактные размеры и четырехпроводная схема подключения упрощают установку и интеграцию в различные системы.
Области применения
- Промышленная автоматизация: Обнаружение наличия деталей на конвейерных лентах, подсчет готовой продукции, контроль прохождения упаковок.
- Упаковочное и фасовочное оборудование: Распознавание прозрачных и непрозрачных упаковок, контроль заполнения.
- Станкостроение: Определение крайних положений механизмов, контроль подачи заготовок.
