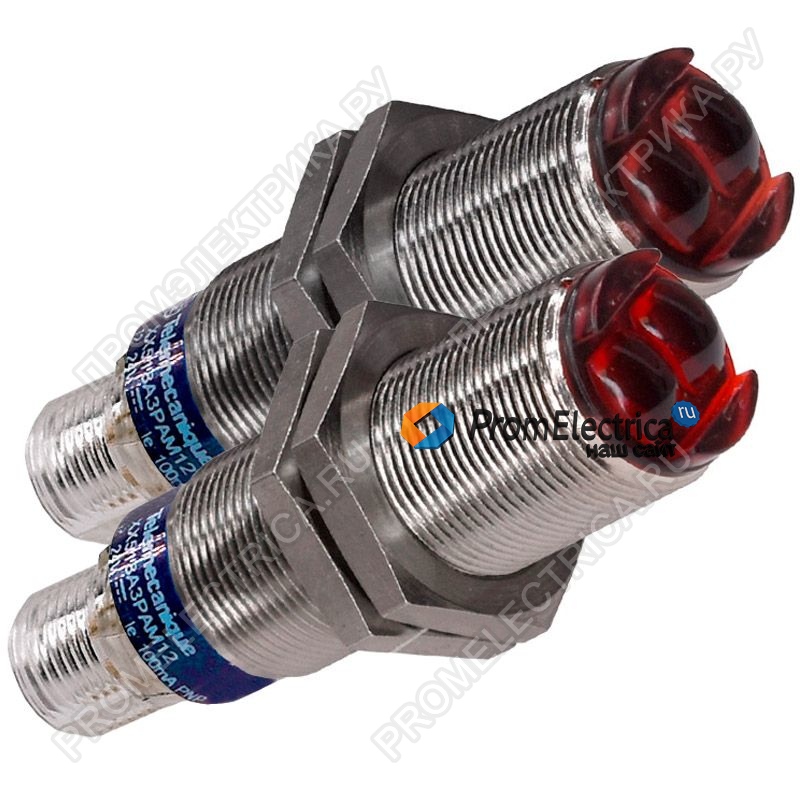

Описание, применение XUB2BPANM12R Schneider Electric
Серия продукта OsiSense XU
Название серии Универсальный однорежимный
Тип электронного датчика Приемник фотоэлектрического датчика
Наименование датчика XUB
Конструкция датчика Цилиндрический M18
Система обнаружения Сквозной луч
Материал Металл
Тип линии визирования Осевой
Тип выходного сигнала Дискретный
Тип питания Пост. ток
Способ электромонтажа 3-проводн.
Тип дискретного выхода PNP
Функция дискретного выхода 1 Н.О.
Электрическое соединение 1 вилка M12, 4 контакта
Специальная область применения
Излучение Инфракрасный сквозной луч
[Sn] номинальная дальность
обнаружения
15 м сквозной луч требуется передатчик XUB2BKSNM12T
Дополнительные характеристики
Материал шкафа Никилерованная латунь
Материал линзы PMMA
Макс. дальность обнаружения 20 м сквозной луч
Тип выхода Полупроводниковых выхода
Добавьте на выходе Без
Светодиодный индикатор состояния 1 светодиод (желтый) для состояние выхода
Номинальное напряжение питания
[Us]
12...24 V пост. ток с защита от включения с обратной полярностью
Пределы напряжения питания 10...36 В пост. ток
Коммутационная способность, мА <= 100 мА (защита от перегрузки и короткого замыкания)
Частота коммутации <= 500 Hz
Maximum voltage drop <1,5 В (замкнутое состояние)
Потребляемый ток 35 мА холостой ход
Maximum delay first up 15 мс
Maximum delay response 1 мс
Maximum delay recovery 1 мс
Установка Без настройки чувствительности
Диаметр 18 мм
Длина 60 мм
Масса продукта 0,05 кг
Условия эксплуатации
Сертификация продукта CSA
UL
CE
Рабочая температура окружающей
среды
-25...55 °C
Температура окружающей среды
при хранении
-40...70 °C
Виброустойчивость 7 gn, амплитуда = +/- 1,5 мм (f = 10...55 Гц) в соответствии с IEC 60068-2-6
Ударопрочность 30 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27
Степень защиты IP Двойная изоляция IP65 в соответствии с IEC 60529
Двойная изоляция IP67 в соответствии с IEC 60529
Двойная изоляция IP69K в соответствии с DIN 40050
