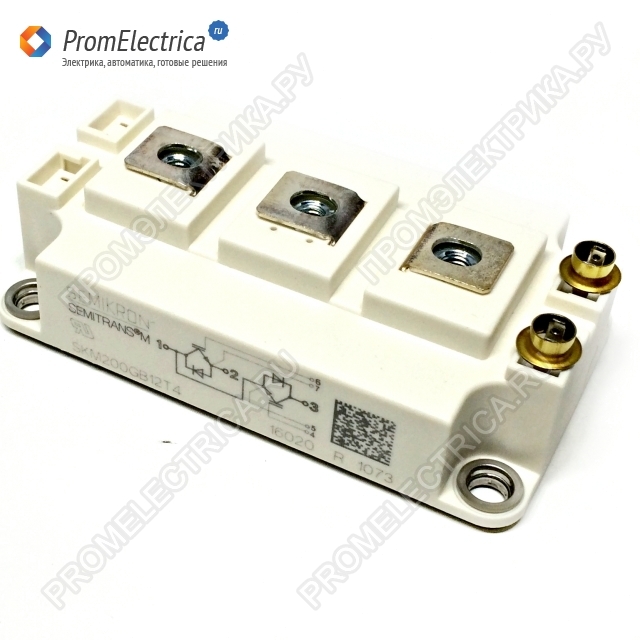

SKM200GB12T4

SKM200GB12T4 Модуль IGBT, 241 Ампер, SEMITRANS3, винтами, 1200 Вольт, Ifsm:600А

ART #562097

Стоимость и наличие уточняйте у менеджера
Цена:
25 759₽с НДС
Ежедневная бесплатная доставка до ТК "Деловые Линии"
Цена актуальна на дату: 12.01.2023г.
Цена более трех месяцев не актуальна, уточняйте у менеджеров
И: 00000000000О: 00000011926
Загрузка
SKM200GB12T4 Модуль IGBT, 241 Ампер, SEMITRANS3, винтами, 1200 Вольт, Ifsm:600А
Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку
Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.
Аналоги подбираются исключительно по заявке на электронную почту.

Описание, применение SKM200GB12T4

SKM200GB12T4  Модуль IGBT, 241 Ампер, SEMITRANS3, винтами, 1200 Вольт, Ifsm:600А


Особенности
• IGBT4 = 4. Генерация быстро траншею IGBT
(Infineon)
• CAL4 = Soft переключение 4. Генерация
CAL-диод
• Изолированные меди опорную плиту DBC
технология (Direct Bonded Copper)
• Увеличение допустимой мощности езда на велосипеде
• Со встроенным затвором резистор
• Для более высоких коммутационных frequenzies до
20кГц
• UL признал, номер файла. E63532
Типичные области применения*
• Преобразователи переменного тока
• UPS
• Электронные сварочные аппараты в FSW до 20 кГц
замечания
• температура корпуса ограничена
Тс = 125 ° C макс.
• Рекомендуется Top = -40 ... + 150 ° C
• Результаты надежности продукта действительны
для Tj
  = 150 & deg; С

Абсолютные максимальные значения
Символ Условия Значения Единица
IGBT
VCES Tj = 25 ° C 1200 V
IC Tj = 175 ° C
Тс = 25 ° С 313
Тс = 80 ° С 241
ICnom 200 A
МСО МСО = 3xICnom 600 A
ВГЭС -20 ... 20 В
TPSC
VCC = 800 В
VGE ≤ 15 В
VCES ≤ 1200 В
Tj = 150 ° C 10 мкс
Tj -40 ... 175 ° C
Обратный диод
ЕСЛИ Tj = 175 ° C
Тс = 25 ° С 229
Тс = 80 ° С 172
IFnom 200 A
IFRM IFRM = 3xIFnom 600 A
IFSM TP = 10 мс, грех 180 °, Tj = 25 ° C 990
Tj -40 ... 175 ° C
модуль
Это (RMS) Tterminal = 80 ° C 500 A
Tstg -40 ... 125 ° C
Visol AC синусового 50 Гц, T = 1 мин 4000 V
Характеристики
Символ Условия мин. тип. Максимум. Ед. изм
IGBT
VCE (SAT) IC = 200 A
VGE = 15 В
chiplevel
Tj = 25 ° C 1,80 2,05 V
Т = 150 ° С 2,20 2,40 В
VCE0 chiplevel
Tj = 25 ° C 0,8 0,9 V
Т = 150 ° С 0,7 0,8 В
RCE VGE = 15 В
chiplevel
Tj = 25 ° C 5.00 5.75 мОм
Tj = 150 ° C 7.50 8.00 мОм
VGE (ая) VGE = VCE, IC = 7,6 мА 5 5,8 6,5 В
ICES VGE = 0В
VCE = 1200 V
Tj = 25 ° C 2,7 мА
Т = 150 ° С мА
Cies
VCE = 25 В
VGE = 0В
F = 1 МГц 12,3 нФ
Coes F = 1 МГц 0,81 нФ
Крес F = 1 МГц 0,69 нФ
QG VGE = - 8 V ... + 15 V 1130 нКл
RGint Tj = 25 C 3.8 ¯ 
тд (на) VCC = 600 В
IC = 200 A
VGE = ± 15 В
RG = 1 на 
RG выкл = 1 Ом
ди / dton = 5500 А / мкс
ди / dtoff = 2300 А / мкс
Tj = 150 ° C 185 нс
TR Tj = 150 ° C 40 нс
Eon Tj = 150 ° C 21 мДж
TD (в выключенном состоянии) Tj = 150 ° C 425 нс
ТФ Tj = 150 ° C 82 нс
Eoff Tj = 150 ° C 20 мДж
Rth (J-C) на 0,14 IGBT K / W
Символ Условия мин. тип. Максимум. Ед. изм
Обратный диод
VF = VEC IF = 200 A
VGE = 0В
chiplevel
Tj = 25 ° C 2,20 2,52 V
Т = 150 ° С 2,15 2,47 В
VF0 chiplevel
Tj = 25 ° C 1,3 1,5 V
Т = 150 ° С 0,9 1,1 В
Радиочастотные chiplevel
Tj = 25 ° C 4,5 5,1 мОм
Tj = 150 ° C 6,3 6,8 мОм
IRRM IF = 200 A
ди / dtoff = 4450 А / мкс
VGE = ± 15 В
VCC = 600 В
Tj = 150 ° C 174
Qrr Tj = 150 ° C 33 мкКл
Err Tj = 150 ° C 13 мДж
Rth (J-с) на диод 0,26 K / W
модуль
LCE 15 20 нГн
РСС '+ EE' Терминал-чип
TC = 25 ° C 0,25 мОм
TC = 125 ° C 0,5 мОм
Rth (с-ы) в модуле 0,02 0,038 K / W
Ms к теплоотводом M6 3 5 Нм
Mt к клеммам M6 2,5 Нм 5
Нм
вес 325 г
