Описание, применение MCD 26-14io1B Ixys

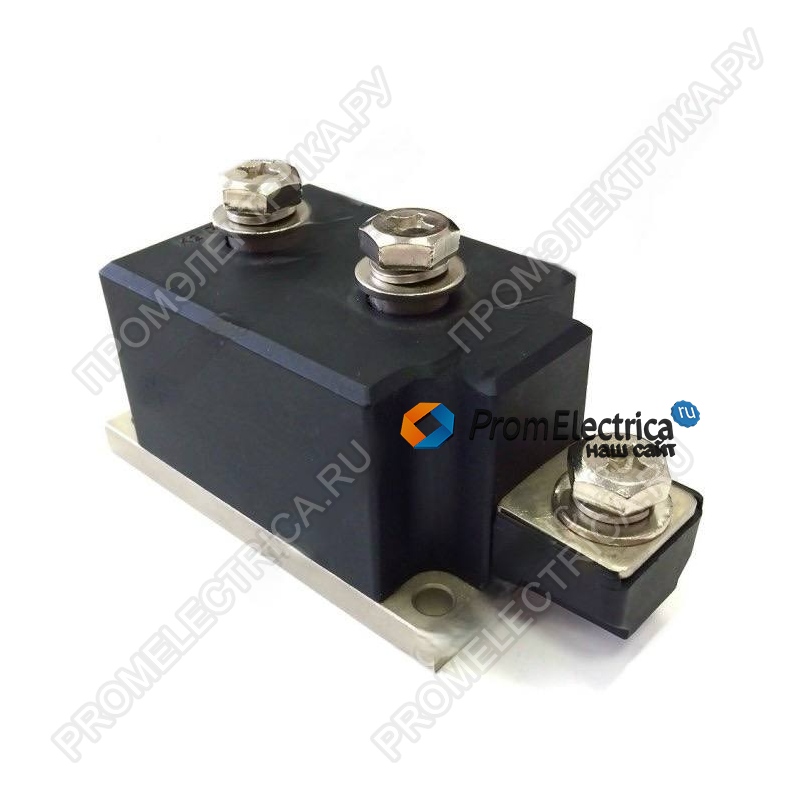

MCD26-14io1B Тиристор-диодный модуль, 1400 Вольт, 27 Ампер, Ixys
Корпус тиристор-диодных модулей серии MCD26 Ixys (MCD44 Ixys, MCD56 Ixys, MCD72 Ixys, MCD94 Ixys, MCD95 Ixys) соответствует международному стандарту JEDEC TO-240 AA.
Напряжение изоляции 3600 Вольт переменного тока
Соответствуют стандартам UL E 72873
Применение:
Управление двигателями постоянного тока
Плавный пуск двигателей переменного тока
Контроль света, тепла, температуры
Применяются тиристоры в качестве электронных ключей, управляемых выпрямителей тока, преобразователей (то есть инверторов), а также, как регуляторы мощности (они же диммеры) или электронное зажигание.
Преимущества:
Компактные размеры и вес - экономия рабочего пространства
Простота монтажа с помощью двух винтов - экономия времени
Улучшенные схемы защиты, тепловые характеристики и время повторного включения
Технические характеристики MCD26-14io1B:
Корпус:TO-240 AA
Размеры: 93х22х31 мм
Монтажные отверстия: 80 мм
Диапазон рабочих температур: -40...+125°C
Максимальное неповторяющееся обратное напряжение, прямое напряжение блокировки: 1500 Вольт
Максимальное повторяющееся обратное напряжение, прямое напряжение блокировки: 1400 Вольт
Максимальный прямой ток:
при 85°C, sin 180°: 27 Ампер
при 75°C, sin 180°: 32 Ампер
при 125°C: 50 Aмпер
Сопротивление: 11 МОм
Тиристор - полупроводник на основе монокристаллов с тремя или более p-n-переходами, который имеет 2 устойчивых состояния:
- закрытое - состояние низкой проводимости,
- открытое - состояние высокой проводимости.
Тиристор по сути электронный ключ (выключатель), по большей части тиристоры применяются для управления мощными нагрузками с помощью слабых сигналов, а также в качестве переключающих устройств.
Существуют различные виды тиристоров, которые отличаются по способу управления, проводимости и количеству выводов (контактов):
- тиристор диодный, он же динистор - тиристор, имеющий два вывода,
- тиристор диодный, который не проводит ток в обратном направлении;
- тиристор диодный, проводящий ток в обратном направлении,
- тиристор диодный симметричный,
- тиристор триодный, он же тринистор - тиристор, имеющий три вывода,
- тиристор триодный, не проводящий в обратном направлении,
- тиристор триодный, проводящий в обратном направлении - тиристор-диод,
- тиристор триодный симметричный - симистор,
- тиристор триодный асимметричный,
- запираемый тиристор, он же тиристор триодный выключаемый.
