Описание, применение MMO 74-16io6 Ixys

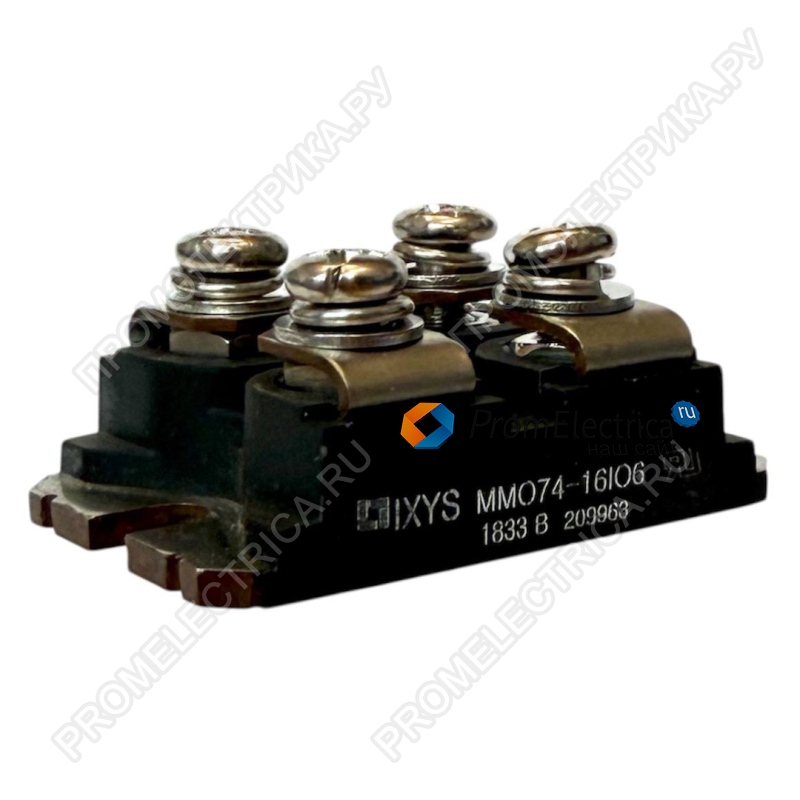

MMO74-16io6 — это мощный однофазный тиристорный модуль (полностью управляемый AC-регулятор) производства IXYS. Модуль выполнен в изолированном корпусе SOT-227B (miniBLOC) и предназначен для плавного регулирования мощности в цепях переменного тока частотой 50/60 Гц, а также для построения управляемых выпрямителей.
Ключевая особенность: два тиристора в одном изолированном корпусе (схема «антипараллель» или «два встречно-параллельных тиристора»), что позволяет управлять переменным током без внешних диодных мостов.
Ключевые технические характеристики (точные)
|
Параметр |
Значение |
|
Производитель |
IXYS |
|
Тип устройства |
Тиристорный модуль (AC-контроллер) |
|
Модель |
MMO74-16io6 |
|
Схема |
Два встречно-параллельных тиристора |
|
Повторяющееся обратное/закрытое напряжение (VRRM/VDRM) |
1600 В |
|
Неповторяющееся импульсное напряжение (VRSM/VDSM) |
1600 В |
|
Ударный ток (ITSM) (50 Гц / 60 Гц) |
600 А |
|
Ударный ток при макс. температуре (ITSM) |
520 А |
|
Прямое падение напряжения (VT) |
1.64 |
|
Пороговое напряжение (VT0) |
0.85 В |
|
Дифференциальное сопротивление (rT) |
8.4 мОм |
|
Обратный ток (IR/ID) |
≤ 12 мА |
|
Температура перехода (Tvj) |
–40 … +150 °C |
|
Тепловое сопротивление переход-корпус (RthJC) |
0.7 К/Вт |
|
Тепловое сопротивление корпус-радиатор (RthCH) |
0.10 К/Вт |
|
Отпирающий ток управления (IGT) |
100 мА (тип.) / 150 мА (макс.) |
|
Отпирающее напряжение управления (VGT) |
1.5 В (тип.) / 1.6 В (макс.) |
|
Ток удержания (IH) |
100 мА (тип.) |
|
Ток запирания (IL) |
250 мА (тип.) |
|
Критическая скорость нарастания тока ((di/dt)cr) |
100 А/мкс |
|
Критическая скорость нарастания напряжения ((dv/dt)cr) |
500 В/мкс (Tvj=150°C) |
|
Время выключения (tq) |
150 мкс (тип.) |
|
Корпус |
SOT-227B (miniBLOC) |
|
Изоляция основания |
DCB (керамическая), изолированное |
|
Материал основания |
Медь |
|
UL-класс корпуса |
UL 94V-0 |
Преимущества для покупателя (важные для продаж)
- Полностью управляемый AC-регулятор в одном корпусе
Два встречно-параллельных тиристора позволяют управлять формой волны переменного тока (фазовая синхронизация) без дополнительных компонентов. Идеален для плавного пуска двигателей и регулировки нагревателей. - Изолированный корпус SOT-227B
Основание модуля электрически изолировано. Можно крепить на общий радиатор без дополнительных прокладок. Корпус соответствует международному стандарту miniBLOC. - Плоскостной пассивированный чип (Planar passivated chip)
Технология IXYS обеспечивает: - долговременную стабильность характеристик
- низкие токи утечки (менее 0.1 мА при 25°C)
- высокую устойчивость к влажности и загрязнениям
- Широкий температурный диапазон (–40 … +150°C)
Работоспособен в неотапливаемых помещениях, на улице, в условиях Крайнего Севера и в горячих цехах. - Компактный и технологичный корпус
SOT-227B (miniBLOC) — отраслевой стандарт для модулей средней мощности. Упрощает замену и модернизацию оборудования.
Типовые области применения
- плавный пуск AC-двигателей (Softstart) — ограничение пусковых токов
- управление двигателями постоянного тока (DC Motor Control)
- регулировка мощности в цепях переменного тока — нагреватели, освещение, сварочное оборудование
- силовые преобразователи и выпрямители
- лабораторные источники питания
