Описание, применение MDR-20-5 Mean Well

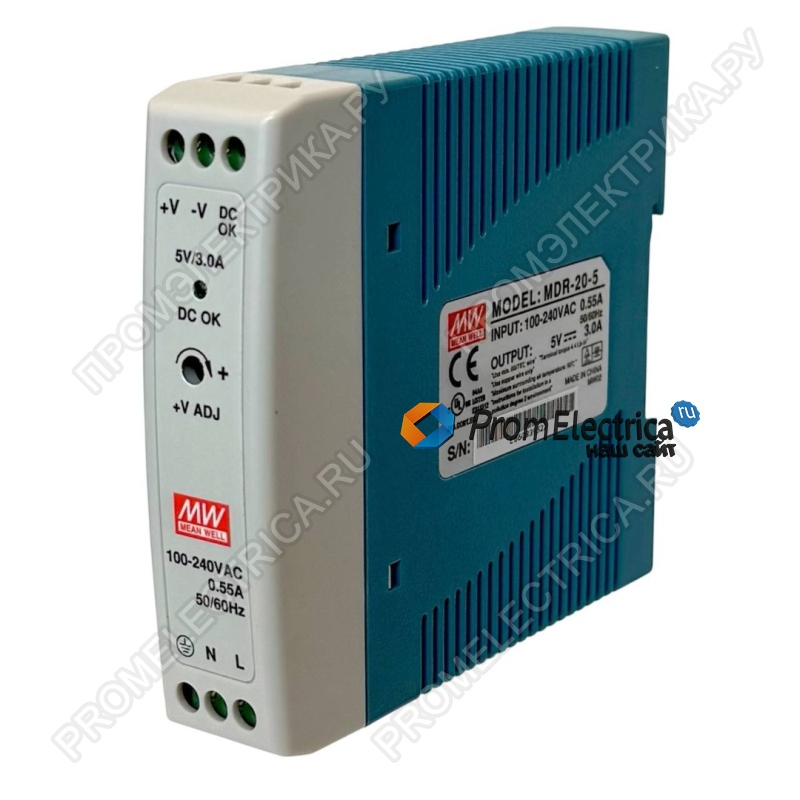

Блок питания Mean Well MDR-20-5 -это классический источник постоянного напряжения 5В с током до 3А, выполненный в корпусе для быстрого и надежного крепления на стандартную DIN-рейку TS35.
Технические характеристики:
- Входное напряжение (AC): 100 — 240 В, 50/60 Гц.
- Входной ток (макс.): 0.55 А.
- Выходное напряжение (DC): 5 В.
- Выходной ток (макс.): 3 А.
- Выходная мощность: 15 Вт.
- Способ монтажа: На DIN-рейку TS35.
- Степень загрязнения среды: 2 (сухие, хорошо вентилируемые помещения).
Ключевые преимущества и особенности MDR-20-5:
- Универсальный вход переменного тока: Работает в широком диапазоне сетевых напряжений от 100 до 240 ВАС с частотой 50/60 Гц. Это позволяет использовать блок в большинстве стран мира без перенастройки и делает его нечувствительным к типичным колебаниям в сети.
- Чистый и стабильный выход: Обеспечивает номинальное выходное напряжение 5В постоянного тока с максимальным током нагрузки 3А (выходная мощность 15Вт). Предназначен для питания цифровых схем, микроконтроллеров, датчиков и другой логики.
- Эффективное крепление на DIN-рейку: Конструкция позволяет моментально установить и надежно зафиксировать блок на стандартной рейке TS35/7.5 или TS35/15 в электрощите или шкафу автоматизации, экономя время и пространство.
- Низкое энергопотребление в режиме ожидания: Как и все блоки серии MDR, модель MDR-20-5 отличается крайне низким собственным потреблением от сети (<1 Вт), что снижает общие эксплуатационные расходы.
- Повышенная безопасность подключения: В инструкции даны четкие рекомендации по выбору сечения провода (например, AWG 16-18), длине зачистки (6.5 мм) и моменту затяжки клемм (~5 кгс/см²), что минимизирует риски плохого контакта и перегрева.
Области применения:
- Промышленные системы управления и автоматизации (ПЛК, модули ввода-вывода).
- Системы контроля доступа и безопасности (считыватели карт, контроллеры).
- Низковольтное освещение (светодиодные информационные табло, дежурная подсветка).
- Оборудование для телекоммуникационных стоек.
- Питание логических цепей в различном измерительном и торговом оборудовании.
