Описание, применение MD5-HF14 Autonics

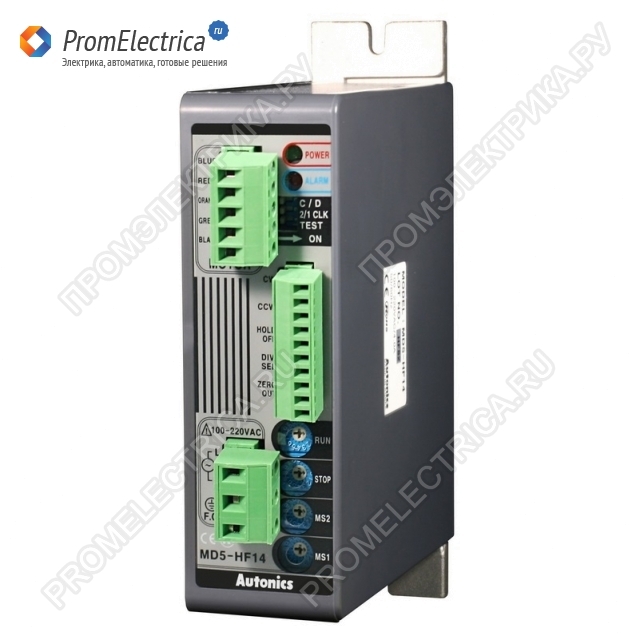

Драйвер шагового двигателя Autonics MD5-HF14 | 5-фазный микрошаговый драйвер | 1,4 А/фаза | 100–220 В AC | до 250 делений
Ключевые преимущества
- Питание от сети переменного тока 100–220 В: встроенный блок питания позволяет подключать драйвер напрямую к промышленной сети без внешнего источника DC, что упрощает монтаж и снижает стоимость системы .
- Высокая точность позиционирования: поддержка до 250 делений на оборот. При базовом угле шага 0,72° разрешение достигает 0,00288° на импульс — это 125 000 импульсов на полный оборот .
- Низкий уровень шума и вибрации: технология микрошагового управления обеспечивает плавное вращение даже на низких скоростях, что критически важно для прецизионных применений .
- Функция автоматического снижения тока (Auto Current Down): после остановки двигателя ток автоматически снижается до заданного значения (от 27% до 90% от рабочего тока), что уменьшает нагрев двигателя и драйвера .
- Самодиагностика (TEST): встроенная функция проверки позволяет протестировать двигатель и драйвер без внешнего контроллера — двигатель вращается с частотой 30 об/мин в полношаговом режиме .
- Оптоизолированные входы: фотоэлектрическая развязка входных сигналов минимизирует влияние внешних электромагнитных помех .
Технические характеристики
|
Параметр |
Значение |
|
Производитель |
Autonics |
|
Модель |
MD5-HF14 |
|
Тип |
5-фазный микрошаговый драйвер шагового двигателя |
|
Электрические характеристики |
|
|
Напряжение питания |
100–220 В AC, 50/60 Гц |
|
Допустимый диапазон |
90–110% от номинала |
|
Макс. потребляемый ток |
3 А |
|
Рабочий ток (RUN) |
0,4–1,4 А/фаза |
|
Ток остановки (STOP) |
27–90% от рабочего тока |
|
Управление и интерфейсы |
|
|
Способ управления |
Биполярный постоянный ток, Pentagon Drive |
|
Базовый угол шага |
0,72° / шаг |
|
Разрешение |
1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 делений (0,72°–0,00288°) |
|
Макс. входная частота |
500 кГц (CW/CCW) |
|
Длительность импульса |
мин. 1 мкс (CW, CCW), мин. 1 мс (HOLD OFF) |
|
Входное напряжение сигналов |
[H]: 4–8 В DC, [L]: 0–0,5 В DC |
|
Входной ток |
7,5–14 мА (CW, CCW), 10–16 мА (HOLD OFF, DIVISION SELECTION, ZERO OUT) |
|
Входное сопротивление |
270 Ом (CW, CCW), 390 Ом (HOLD OFF), 10 Ом (ZERO OUT) |
|
Условия эксплуатации |
|
|
Рабочая температура |
0…+40 °C (хранение: -10…+60 °C) |
|
Влажность |
35–85% RH (без конденсации) |
|
Сопротивление изоляции |
>100 МОм (500 В DC) |
|
Электрическая прочность |
1000 В AC, 50/60 Гц, 1 мин |
|
Физические параметры |
|
|
Вес |
~840 г (с упаковкой) / ~680 г (нетто) |
Области применения
- Полупроводниковая промышленность: управление осями подачи пластин в роботах-манипуляторах .
- Станки с ЧПУ: координатные столы, фрезерные и гравировальные станки.
- Автоматизация производства: сборочные линии, перекладчики (pick-and-place), манипуляторы .
- Прецизионное оборудование: устройства, требующие низкого уровня шума, минимальной вибрации и высокой точности позиционирования .
