Описание, применение ZCT21P16 Schneider Electric
ZCT21P16 — это компактный пластиковый корпус для концевого выключателя серии XC Standard, оснащённый двумя резьбовыми вводами M16. Изделие сочетает в себе лёгкость, прочность, высокую электрическую стойкость и соответствует экологическим стандартам, что делает его оптимальным решением для различных промышленных применений.
Основные характеристики:
- Серия продукта: Telemecanique Limit switches XC Standard
- Тип устройства: Корпус концевого выключателя
- Конструкция: Компактный, фиксированный корпус
- Материал корпуса: Пластик
- Количество полюсов: 2
- Тип контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
- Работа контактов: Мгновенное срабатывание (Snap action)
- Электрическое подключение: Винтовые зажимы (сечение провода: 1×0,34…2×1,5 мм²)
- Ввод кабеля: 2 отверстия с резьбой M16 × 1.5 (наружный диаметр кабеля 4–8 мм)
- Материал контактов: Посеребренные контакты
- Прямое размыкание: Да
- Минимальная скорость активации: 0,01 м/с
Электрические параметры:
- Кодовое обозначение контактов:
- B300, AC-15 (Ue = 240 В, Ie = 1,5 A)
- R300, DC-13 (Ue = 250 В, Ie = 0,1 A)
- Номинальное напряжение изоляции [Ui]: 500 В (IEC), 300 В (UL, CSA)
- Импульсное выдерживаемое напряжение [Uimp]: 6 кВ
- Защита от короткого замыкания: 10 A (предохранитель gG)
- Электрическая износостойкость: 5 000 000 циклов (DC-13, 24–120 В)
Габаритные размеры и вес:
- Высота: 58 мм
- Ширина: 51 мм
- Длина: 30 мм
- Вес: 85 г
Условия эксплуатации и хранения:
- Рабочая температура: -25…+70 °C
- Температура хранения: -40…+70 °C
- Совместимость: Серия XCKT
Преимущества ZCT21P16:
- Компактный и лёгкий пластиковый корпус — облегчает монтаж и снижает нагрузку на конструкцию, идеален для применения в ограниченном пространстве.
- Два резьбовых ввода M16 — обеспечивают гибкость при подключении кабелей разного диаметра (4–8 мм) и повышают удобство монтажа.
- Высокая электрическая стойкость — импульсное выдерживаемое напряжение 6 кВ и изоляция до 500 В гарантируют надёжность в промышленных сетях.
- Прямое размыкание контактов — повышает безопасность системы, обеспечивая гарантированное отключение при срабатывании.
- Долговечность — ресурс 5 миллионов циклов срабатывания обеспечивает длительную и стабильную работу.
- Универсальное подключение — винтовые зажимы поддерживают провода различного сечения, упрощают монтаж и обслуживание.
- Широкая совместимость — поддерживает множество активаторов серии ZCE.
Область применения:
- Промышленная автоматизация и управление оборудованием
- Компактные станки, робототехника, манипуляторы
- Системы контроля положения и безопасности
- Оборудование с ограниченным монтажным пространством
- Приложения, требующие лёгкости, долговечности и высокой степени защиты

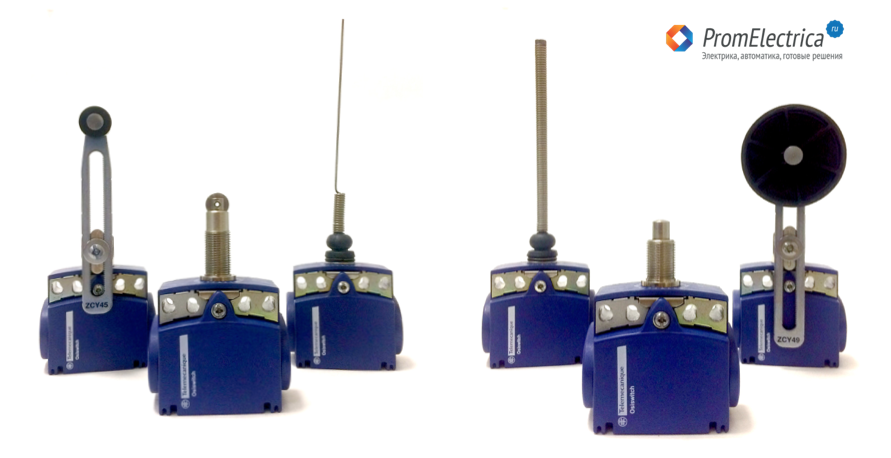

Подходящие головки концевых выключателей ZCE, ZCY
ZCE01, ZCE02, ZCE05, ZCE06, ZCE07, ZCE08, ZCE09, ZCE10, ZCE11, ZCE13, ZCE14, ZCE21, ZCE24, ZCE27, ZCE28, ZCE29, ZCE62, ZCE63, ZCE64, ZCE65, ZCE66, ZCE67, ZCEH0, ZCEH2
ZCE ZCY Универсальные головки для компактных и миниатюрных выключателей Schneider Electric
ZCE10 - металлический кнопочный плунжер,
ZCEF0 - металлический кнопочный плунжер с головкой М12,
ZCEH0 - - металлический кнопочный плунжер с головкой М18,
ZCE02 - стальной роликовый плунжер,
ZCEF2 - стальной роликовый плунжер с головкой М12,
ZCEH2 - стальной роликовый плунжер с головкой М18,
ZCE21 - термопластиковый роликовый рычаг горизонтального срабатывания,
ZCE27 - термопластиковый роликовый рычаг вертикального срабатывания,
ZCE01 - устройство пружинного возврата (поворотная головка без рычага) для срабатывания с левой и правой стороны,
ZCY18 - термопластиковый роликовый рычаг с ходом 20/36 мм (ZCMD), 24/40 мм (ZCD/P/T),
ZCY19 - стальной роликовый рычаг с ходом 20/36 мм (ZCMD), 24/40 мм (ZCD/P/T),
ZCY22 - керамический роликовый рычаг,
ZCY45 - термопластиковый роликовый рычаг регулируемой длины,
ZCE06 - рычаг выключения "кошачий ус",
ZCE08 - пружинный рычаг выключения,
ZCE11 - металлический кнопочный плунжер с защитным колпачком,
ZCE24 - регулируемый стальной роликовый рычаг,
ZCE07 - пружинный рычаг выключения с пластиковым наконечником,
ZCDEP16 - металлический сменный сальник для ввода кабеля ISO M16,
ZCDEP20 - металлический сменный сальник для ввода кабеля ISO M20,
ZCDEG11 - металлический сменный сальник для ввода кабеля Pg11,
ZCDEG13 - металлический сменный сальник для ввода кабеля Pg13.5,
ZCDEN12 - металлический сменный сальник для ввода кабеля 1/2" NPT,
ZCDEF12 - металлический сменный сальник для ввода кабеля PF 1/2 (G12),
ZCPEP16 - пластиковый сменный сальник для ввода кабеля ISO M16,
ZCPEP20 - пластиковый сменный сальник для ввода кабеля ISO M16,
ZCPEG11 - пластиковый сменный сальник для ввода кабеля Pg11,
ZCPEG13 - пластиковый сменный сальник для ввода кабеля Pg13.5,
ZCPEN12 - пластиковый сменный сальник для ввода кабеля 1/2" NPT,
ZCPEF12 - пластиковый сменный сальник для ввода кабеля PF 1/2 (G12).
Вес в упаковке, кг.: 0.08
Габариты, м.: 0.045 x 0.055 x 0.062
