Описание, применение XCKD2191P16 Schneider Electric

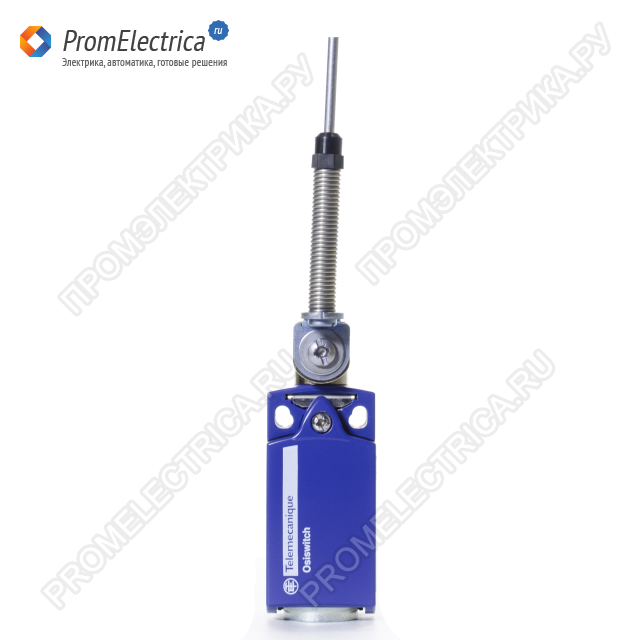

Готовый к установке высоконадежный концевой выключатель (позиционный датчик) серии XC Standard от Telemecanique Sensors. Комплект XCKD2191P16 представляет собой полностью собранное устройство, состоящее из металлического корпуса ZCD21 с контактами 1НЗ+1НО, поворотной головки ZCE01 с самовозвратом, пружинного рычага ZCY91 с металлическим наконечником и кабельного ввода ZCDEP16 (M16). Предназначен для точного контроля положения и обеспечения безопасности в промышленных механизмах.
Технические характеристики комплекта:
|
Компонент |
Модель |
Ключевые характеристики |
|
Корпус с контактами |
ZCD21 |
Материал: Zamak. Контакты: 1НЗ + 1НО. Тип: Мгновенного действия (Snap Action). Положительный разрыв: Да. Клеммы: винтовые (0.34 - 2x1.5 мм²). Износостойкость: 5 000 000 циклов (DC-13). Габариты: 31 x 65 x 30 мм. |
|
Приводная головка |
ZCE01 |
Тип: Поворотная, с самовозвратом. Привод: Без рычага (для монтажа рычага). Срабатывание: Боковое, влево/вправо. Положительный разрыв: Да. |
|
Рычаг |
ZCY91 |
Тип: Пружинный рычаг с металлическим наконечником и самовозвратом. Подход: Боковой. |
|
Кабельный ввод |
ZCDEP16 |
Тип: Резьбовая заглушка/ввод. Резьба: M16 x 1.5. Материал: Металл. |
Ключевые преимущества и функции:
- Полная готовность к монтажу: Комплект поставляется в собранном виде, что экономит время на подбор совместимых компонентов и сборку. Включает все необходимое: корпус, приводной механизм, рычаг и кабельный ввод.
- Высокая механическая износостойкость: Корпус выполнен из прочного сплава Zamak, а рычаг ZCY91 имеет металлический наконечник и пружинный возврат, что обеспечивает долгий срок службы даже при частых и ударных воздействиях.
- Надежная и безопасная контактная система:
- Набор контактов: 1НЗ + 1НО (нормально замкнутый + нормально разомкнутый) для гибкости схемотехники.
- Мгновенное действие (Snap Action): Быстрое и четкое переключение контактов, исключающее дребезг.
- Положительный разрыв (Positive Opening): Механическая конструкция гарантирует обязательное размыкание контактов при срабатывании, что критически важно для цепей безопасности согласно стандартам.
- Прочный и удобный приводной механизм:
- Поворотная головка ZCE01 срабатывает при боковом подходе с любого направления (влево или вправо).
- Пружинный рычаг ZCY91 позволяет активировать выключатель с большого расстояния и компенсирует небольшие перекосы и смещения активирующего упора.
- Простота подключения: Наличие в комплекте кабельного ввода M16 (ZCDEP16) облегчает герметичный ввод силового или контрольного кабеля. В корпусе используются винтовые клеммы для проводов сечением от 0.34 до 2 x 1.5 мм².
- Проверенные электрические характеристики и долговечность:
- Электрическая износостойкость: до 5 000 000 циклов при коммутации слаботочных цепей управления (DC-13).
- Номинальные токи: AC-15: 1.5 А при 240 В~; DC-13: 0.1 А при 250 В=.
- Широкий рабочий диапазон: Температура эксплуатации от -25°C до +70°C.
Области применения:
- Промышленные станки и обрабатывающие центры: Ограничение хода подвижных частей (суппортов, кареток, шпинделей), контроль положения дверей и ограждений.
- Подъемно-транспортное оборудование: Концевые выключатели на кранах, лифтах, конвейерах для определения верхнего/нижнего положения.
- Упаковочное и пищевое оборудование: Контроль наличия упаковки, положения крышек, защита механизмов.
- Автоматические ворота и рольставни: Определение открытого и закрытого состояния.
- Специальная техника и робототехника: Позиционирование манипуляторов, ограничение рабочей зоны.
