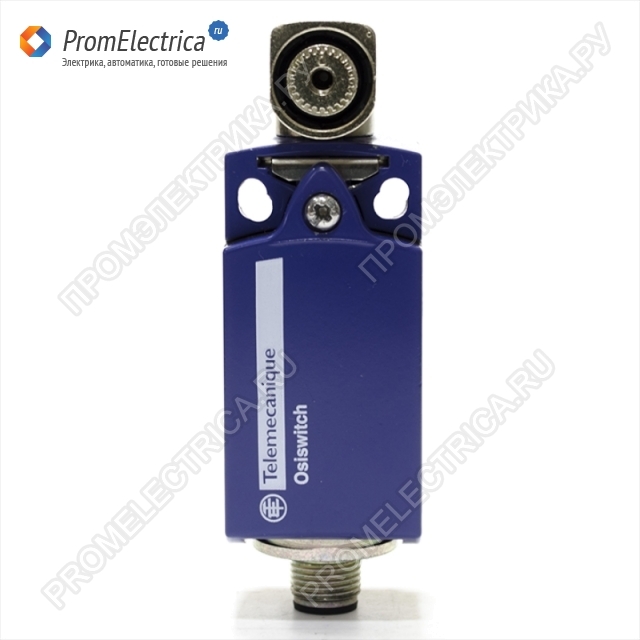

Технические характеристики XCKD2101M12 Schneider Electric
Степень защиты IP:
67
Материал корпуса:
алюминий
Контактная группа:
1NO, 1NC
Присоединение:
M12
Описание, применение XCKD2101M12 Schneider Electric
Концевые выключатели используются для коммутации электрических цепей управления переменного и постоянного тока.
Полная серия корпусов и контактных групп для концевых выключателей, а также универсальная серия комплектующих для сборки классических концевиков Schneider Electric, для решения любых задач, обеспечивающая простоту выбора, установки и обслуживания. Концевые выключатели Schneider Electric - это уникальные возможности, которые вам будут полезны и экономичны:
- подвижные части концевого выключателя в большинстве своем выполнены из нержавеющей стали;
- толкатели (рычаги, плунжеры, ролики) можно установить под нужным углом, что сократит давление и продлит работу механической части;
- десятки вариантов толкателя дают сотни комбинаций для вашего удобства;
- возможность заменить, только, ту часть выключателя (электрическую или механическую), которая вышла из строя.
Компактные водонепроницаемые концевые выключатели XCKD выпускаются в конфигурациях:
- для подключения кабеля к контактной группе через ввод ISO M16
- с разъемами М12 5 pin
- с двух-, трех- и четырехполюсной контактной группами как моментального, так и медленного срабатывания
Максимальный ток: 6 Ампер
Максимальное напряжение: 250 Вольт
Скорость срабатывания: 0.5-1.5 м/с
Механический срок службы: 10-20 миллионов циклов
Технические характеристики XCKD2101M12:
Название серии Стандартный формат
Тип продукта или компонента Предельный выключатель
Краткое название устройства XCKD
Конструкция датчика Компактный
Тип кузова Фиксированный
Тип головки Вращающаяся головка
Материал Металл
Материал корпуса Zamak
Материал головки Zamak
Режим фиксации По корпусу
Движение рабочей головки Rotary
Тип оператора Возврат пружины без рычага управления
Тип подхода Боковой подход 2 направления
Количество полюсов 2
Тип и состав контактов 1 NC + 1 NO
Контакты Операция Snap
дополнительный
Электрическое подключение Разъем M12, 5 контактов
Контакты изоляционная форма Zb
Положительное открытие С
Минимальный крутящий момент положительного открытия 0,25 Нм
Минимальный крутящий момент для отключения 0,1 Нм
Максимальная скорость срабатывания 1,5 м / с
Обозначение контактного кода Q300, DC-13 (Ue = 250 В, Ie = 0,27 A) в соответствии с EN / IEC 60947-5-1, приложение A
A300, AC-15 (Ue = 240 В, Ie = 3 A), Ithe = 10 A в соответствии с EN / IEC 60947-5-1
Приложение
[Ui] номинальное напряжение изоляции 500 В степень загрязнения 3 в соответствии с IEC 60947-1
300 В в соответствии с CSA C22-2 № 14
300 В, соответствующая UL 508
Сопротивление на клеммах <= 25 МОм в соответствии со стандартом IEC 60255-7 категории 3
[Uimp] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60664
6 кВ в соответствии с IEC 60947-1
Защита от короткого замыкания 10 A предохранителем картриджа gG
Электрическая долговечность 5000000 циклов, DC-13, 120 В, 4 Вт, рабочая скорость: <= 60 циклов / мн, коэффициент нагрузки: 0,5
в соответствии с МЭК 60947-5-1, приложение C
5000000 циклов, DC-13, 24 В, 10 Вт, рабочая скорость: <= 60 циклов / мн, коэффициент нагрузки: 0,5
в соответствии с МЭК 60947-5-1, приложение C
5000000 циклов, DC-13, 48 В, 7 Вт, рабочая скорость: <= 60 циклов / мин, коэффициент нагрузки: 0,5
в соответствии с МЭК 60947-5-1, приложение C
Механическая прочность 10000000 циклов
Ширина 31 мм
Высота 65 мм
Глубина 30 мм
Вес продукта 0.195 кг
