Технические характеристики ZD5PA24 Schneider Electric
Описание, применение ZD5PA24 Schneider Electric

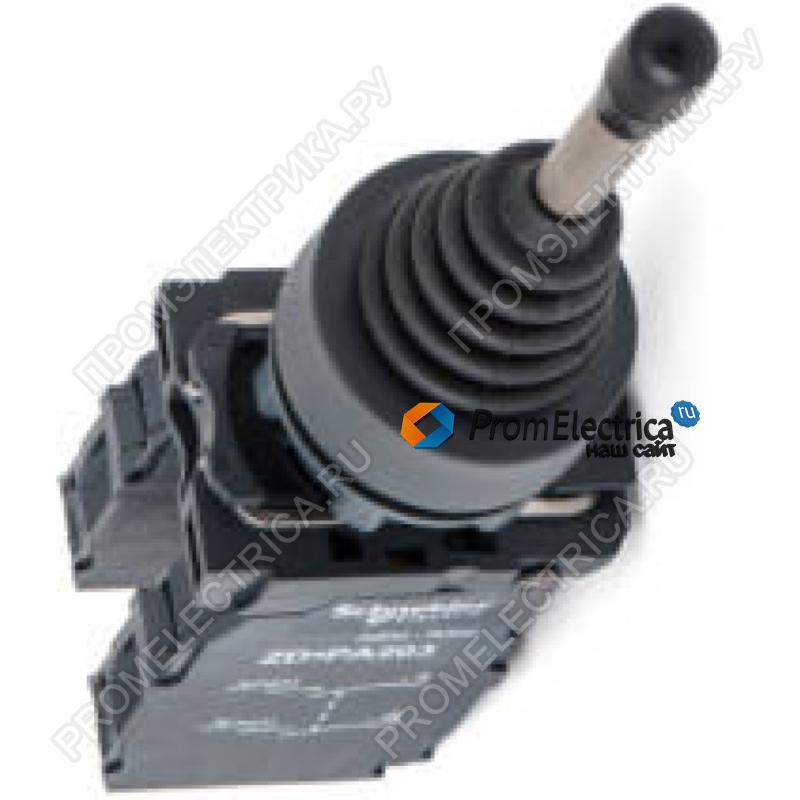

ZD5PA24 — это пластиковая головка джойстика с четырьмя направлениями управления и автоматическим возвратом в нейтраль (нулевое положение). Относится к серии Harmony XB5 от Schneider Electric. Предназначена для монтажа на панели и пульты управления промышленным оборудованием, станками, кранами, подъемниками и системами видеонаблюдения.
Основные характеристики
|
Параметр |
Значение |
|
Производитель / серия |
Schneider Electric, Harmony XB5 |
|
Тип устройства |
Головка джойстика (управляющий элемент) |
|
Материал |
Пластик (окантовка) |
|
Монтажный диаметр |
22 мм (стандарт промышленных отверстий) |
|
Количество направлений |
4 |
|
Тип рукоятки |
С возвратом в нулевое положение (пружинный возврат) |
|
Длина рукоятки |
54 мм |
|
Форма |
Круглая |
|
Класс защиты от поражения током |
II (по IEC 60536) |
|
Степень защиты (IP) |
IP66 (по IEC 60529) |
|
Степень защиты NEMA |
NEMA 13, NEMA 4X |
|
Механическая износостойкость |
1 000 000 циклов |
|
Масса |
0.022 кг (22 грамма) |
Условия эксплуатации
|
Параметр |
Значение |
|
Рабочая температура |
−25 … +70 °C |
|
Температура хранения |
−40 … +70 °C |
|
Виброустойчивость |
5 gn (2…500 Гц, по IEC 60068-2-6) |
|
Ударопрочность |
30 gn (18 мс) / 50 gn (11 мс) |
|
Стойкость к мойке под высоким давлением |
7 000 000 Па при 55 °C, 0.1 м |
|
Защитное исполнение |
TH |
Преимущества для покупателя
- Высокая надежность в тяжелых условиях — IP66 и NEMA 4X/13 обеспечивают защиту от пыли, сильных струй воды, коррозии и погодных воздействий, что позволяет использовать джойстик на открытом воздухе, в моечных зонах и агрессивных средах.
- Экстремальная механическая долговечность — 1 000 000 циклов гарантирует многолетнюю бесперебойную работу даже при интенсивном использовании.
- Устойчивость к вибрациям и ударам — 5 gn (вибрация) и до 50 gn (удар) — устройство выдерживает работу на подвижных механизмах (краны, транспорт).
- Мойка высоким давлением — не боится гигиенической очистки (например, в пищевой промышленности).
- Широкий температурный диапазон — от −40 °C при хранении до +70 °C при работе.
Области применения
- Крановые пульты и подъемное оборудование
- Станки с ЧПУ и промышленные роботы
- Системы позиционирования камер (PTZ)
- Судовая автоматика и портовые краны (сертификаты LROS, DNV, GL)
- Пищевая и фармацевтическая промышленность (устойчивость к мойке)
- Уличные и транспортные системы управления
- Испытательные стенды и вибростенды
