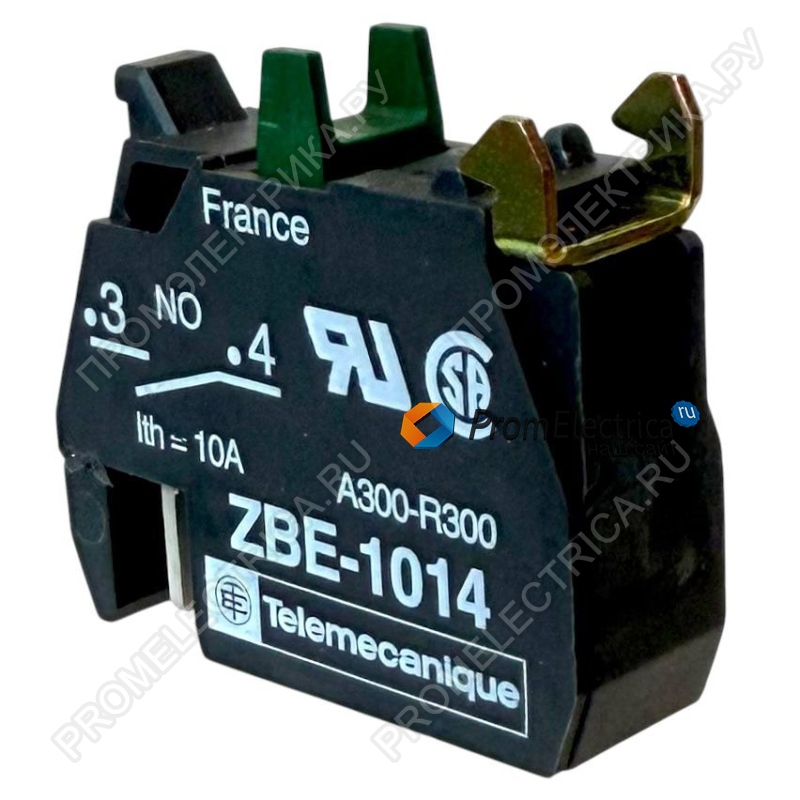

Описание, применение ZBE1014 Schneider Electric
Серия
Harmony XB4
Harmony XB5
Тип продукта
Блок контактов
Краткое название устройства ZBE
Степень защиты IP
IP20 в соответствии с МЭК 60529
Работа контактов
Медленное размыкание
тип блока контактов
Одиночный
использование контактов
Стандартный контакт
соединения – клеммы
Штыревой разъем
Дополнительные характеристики
Вес нетто 0,011 кг
тип контактов 1 Н.О.
прямое размыкание Без
рабочий ход
2,6 мм (Н.О. изменение коммутационного состояния)
4,3 мм (полный ход)
рабочая сила
2,3 Н Н.О. изменение коммутационного состояния
Механическая износостойкость
10000000 циклы
Материал контактов
Серебряный сплав (Ag/Ni)
защита от короткого замыкания
4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
[Ith] условный тепловой ток на открытом воздухе
10 А в соответствии с EN/IEC 60947-5-1
[Ui] номинальное напряжение изоляции
250 В (степень загрязнения 3) в соответствии с EN 60947-1
[Up] номинальное импульсное выдерживаемое на
4 кВ в соответствии с EN 60947-1
[Ie] номинальный рабочий ток
3 А в 240 В, AC-15, A300 в соответствии с EN/IEC 60947-5-1
6 А в 120 В AC 50/60Hz, AC-15, A300 в соответствии с EN/IEC 60947-5-1
0,1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1
0,22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1
электрическая износостойкость
1000000 циклы, AC-15, 1 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 1,5 А в 120 В AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 3 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, DC-13, 0,15 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, DC-13, 0,4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN/МЭК 60947-5-1 приложение С
монтаж блока
Монтаж на передней панели
код состава электрической части
C11 (количество <= 3)
C14 (количество <= 2)
M10 (количество <= 2)
Комплектация изделия
Основной элемент
Условия эксплуатации
Защитное исполнение TH
Температура окружающей среды при хранении -40...70 °C
Рабочая температура окружающей среды -40...70 °C
Стандарты
JIS C8201-5-1
UL 508
EN/IEC 60947-5-1
CSA C22.2 № 14
EN/МЭК 60947-1
EN/IEC 60947-5-4
JIS C8201-1
Сертификаты
CSA
UL
DNV
GL
LROS (Lloyds register of shipping)
BV
Виброустойчивость
5 gn (частота= 2...500 Гц) в соответствии с IEC 60068-2-6
ударопрочность
30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
