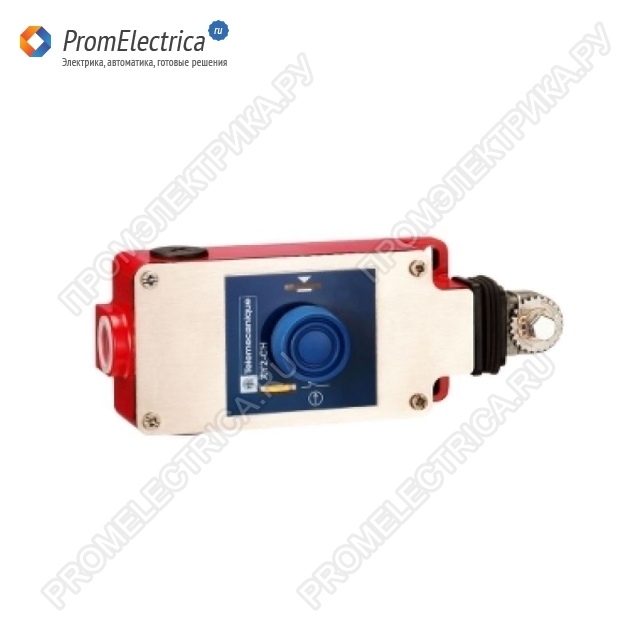

Описание, применение XY2CH13270H29 Schneider Electric
XY2CH13270H29 — это специализированный аварийный тросовый выключатель с двумя нормально-замкнутыми (2NC) контактами, фиксирующим механизмом и защищенной кнопкой сброса. Он разработан для организации высоконадежных линий экстренной остановки протяженного оборудования, где требуется максимальная отказоустойчивость цепи безопасности и защита от несанкционированного перезапуска в условиях агрессивной среды.
Технические характеристики
- Контакты: 2 нормально-замкнутых (NC), медленного размыкания (slow-break).
- Привод: Натяжение аварийного троса.
- Способ сброса: Защищенная кнопка под резиновым кожухом (Booted push-button).
- Номинальные рабочие токи (Ie):
- AC-15: 3 А при 240 В
- DC-13: 0.27 А при 250 В
- Термический ток (Ithe): 10 А.
- Напряжение изоляции (Ui): 500 В (EN/IEC), 300 В (UL).
- Импульсное выдерживаемое напряжение (Uimp): 6 кВ.
- Защита от короткого замыкания: Предохранитель 10 А типа gG.
- Максимальное сопротивление изоляции: 25 МОм.
- Момент затяжки клемм: 0.8 – 1.2 Н·м (поддерживает провода сечением 0.5 – 1.5 мм²).
- Кабельные вводы: 3 резьбовых ввода ISO M20.
- Крепление троса: Справа или слева (RH/LH).
- Вес: 0.865 кг.
- Диапазон рабочих температур: -25 °C до +70 °C.
- Степень защиты: IP65 (полная защита от пыли и струй воды).
- Класс защиты от поражения током: Класс I (необходимо заземление).
Ключевые преимущества и функции
- Конфигурация с двумя контактами безопасности (2NC): Наличие двух независимых нормально-замкнутых контактов позволяет реализовать перекрестный (перекрестный) мониторинг и диагностику обрыва цепи при использовании с современными контроллерами безопасности, что является ключевым требованием для достижения Категории 4, PL e и SIL 3.
- Защищенная кнопка сброса (Booted Push-button): Кнопка восстановления закрыта эластичным защитным кожухом, который предотвращает случайное нажатие, попадание пыли, влаги, масла и других загрязнений, обеспечивая безопасный и контролируемый перезапуск.
- Фиксирующий механизм (Latching): После активации троса контакты остаются в разомкнутом (аварийном) состоянии до ручного сброса защищенной кнопкой, исключая автоматический перезапуск оборудования.
- Протяженная зона активации: Обеспечивает экстренную остановку по всей длине троса до 30 метров (рекомендуемое расстояние между опорами — 5 м), позволяя оператору остановить оборудование из любой точки опасной зоны.
- Промышленная прочность: Корпус из литого под давлением сплава Zamak и крышка из нержавеющей стали гарантируют устойчивость к механическим ударам (50 gn), вибрациям (10 gn) и коррозии в самых тяжелых условиях.
- Повышенная коммутационная способность: По сравнению с другими моделями серии, имеет более высокие номинальные токи: 3 А при 240 В перем. тока и 0.27 А при 250 В пост. тока, что расширяет область применения.
- Усиленная электрическая изоляция: Высокое номинальное напряжение изоляции 500 В и импульсное напряжение 6 кВ обеспечивают надежную работу в сетях с повышенными требованиями к изоляции.
Области применения

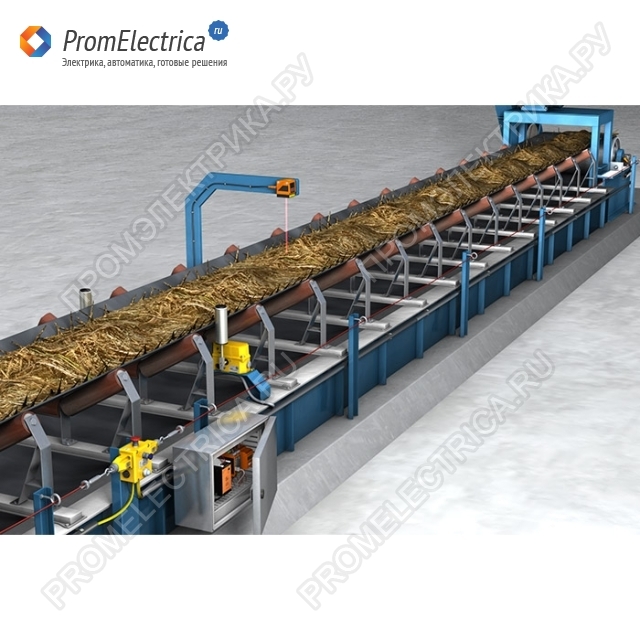

- Конвейерные линии в горнодобывающей, металлургической, цементной промышленности (высокая запыленность, вибрации).
- Деревообрабатывающие и мебельные комбинаты (защита от опилок и случайного воздействия).
- Автоматизированные производственные линии с высокими требованиями к безопасности (автомобилестроение, металлообработка).
- Оборудование, работающее во влажных или агрессивных средах (химическая, пищевая промышленность, мойки).
- Крановое и тяжелое подъемно-транспортное оборудование.
- Любые системы, где законодательно или технологически требуется применение аварийных выключателей с двумя раздельными контактами безопасности и защитой от ложных срабатываний.
