Описание, применение TR236-11z-M20 Schmersal

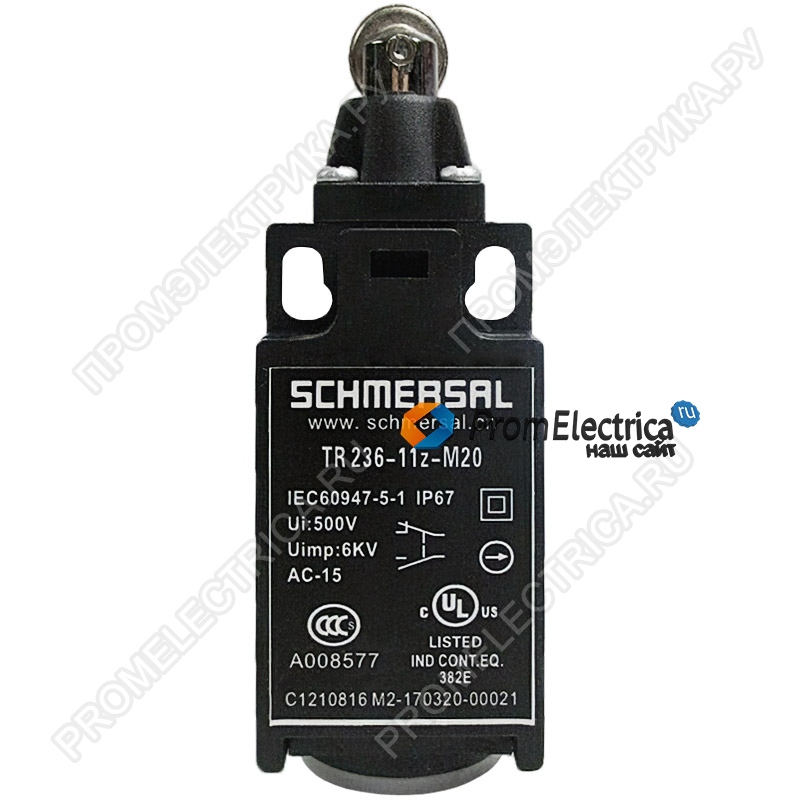

Пластиковый роликовый плунжер горизонтального срабатывания.
Нажатие под углом не менее 45 градусов.
Сглаживает ударную нагрузку, имеет большой запас холостого хода.
Не регулируется.
Если Вам нужен миниатюрный концевик, стоит выбрать модель из легкого и прочного термопластика.
Такой корпус отлично подойдет для небольших станков, 3D-принтеров, щитового, фасовочного и упаковочного оборудования.Корпус имеет 2 установочных отверстия М4, расстояние между которыми - 20, 21 или 22 мм.
Электрическая схема 1NO + 1NC Инерционного срабатывания
Контактная группа 10 ампер
Присоединение: кабельный ввод M20
Степень защиты IP67
TR236-11Z-M20 - концевой выключатель с двойной изоляцией, с роликовым поршнем и винтовым соединением. Имеет самозатухающий термопластичный корпус, армированный стекловолокном, и серебряные контакты.
Хорошая стойкость к нефти и нефтяному спирту
Монтажные детали по EN 50047
Головки привода могут быть перемещены на 4 x 90 °
M20 x 1,5 Кабельный ввод
D-предохранитель 6A gG Максимальный номинал предохранителя
Особенности TR 236-11z-M20:
Пластиковый корпус
Устойчив к маслам и бензину
Большой выбор исполнительных механизмов
30 мм x 58,5 мм x30 мм
1 кабельный ввод M20 x 1,5
Изолированный
Монтажные размеры согласно EN 50047
Приводы могут быть преобразованы на 4 x 90 °
Технические характеристики TR 236-11z-M20:
Наименование T 236 Нажимной штифт R
правила IEC 60947-5-1, ISO 13849-1,BG-GS-ET-15
Согласование политики (Y / N) да
подходит дляфункций безопасности (Y / N) да
форма привода C согласно DIN EN 50047
материалы
- Материал корпуса Пластик, термопластик из стекловолокна, самозатухающий
- Материал контактов серебро
Покрытие оболочки нет
жилищное строительство типовая конструкция
вес 55 г
Механические данные
Исполнение исполнительного элемента Роликовый толкатель
Исполнение электрического соединения винт
площадь поперечного сечения
- мин. площадь поперечного сечения 0,75 мм²
- макс. площадь поперечного сечения 2,5 мм²
Механическая жизнь 20 000 000 операций
частота коммутации максимум 5000 / ч
Вся информация опоперечном сечении подключения включает в себя наконечники.
рабочая сила минут 9 N
продолжительность отказов в зависимости от рабочей скорости
переключение в зависимости от рабочей скорости
Положительная силар азрыва 19 N
Рабочая скорость при вертикальном подходе 30 °
- мин. рабочая скорость 120 мм / мин
- макс. рабочая скорость 1 м / с
условия окружающей среды
температура окружающей среды
- мин. температура окружающей среды -30 ° C
- макс. температура окружающей среды +80 ° C
защита IP67
Электрические данные
Конструкция переключающего элемента Нормально открытый (NO), нормально закрытый(NC)
принцип переключения Выключатель замедленного действия
- положительно открывающий нож
Количество вспомогательных контактов 1 шт.
Количество контактов безопасности 1 шт.
Номинальное импульсное выдерживаемое напряжение U imp 6кВ
Номинальное напряжение изоляции U i 500 В
Тепловое I тока 10 A
категория применения AC-15: 230 В / 4 A,
DC-13: 24 В / 1 A
Условный номинальный ток короткого замыкания 1000A
Защита от короткого замыкания 6
Предохранитель gG D
Размеры датчика
- Ширина датчика 30 мм
- Высота датчика 84 мм
- Длина датчика 30 мм
