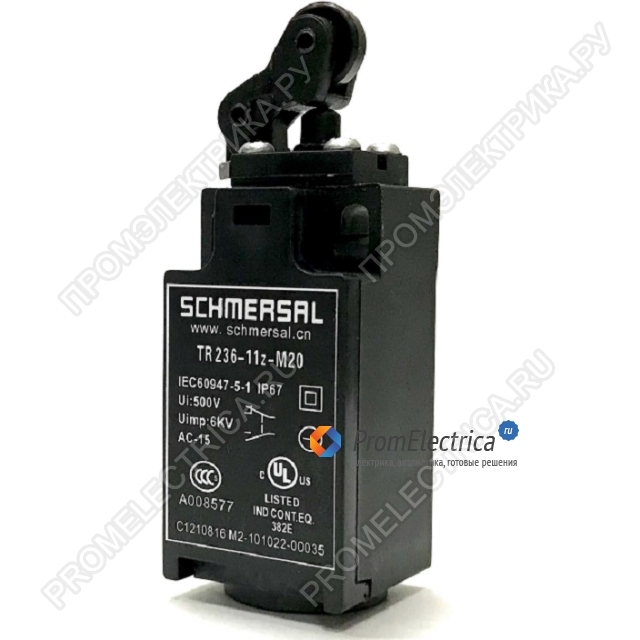

Описание, применение TR 236-11z-M20 Schmersal
Особенности TR 236-11z-M20:
Пластиковый корпус
Устойчив к маслам и бензину
Большой выбор исполнительных механизмов

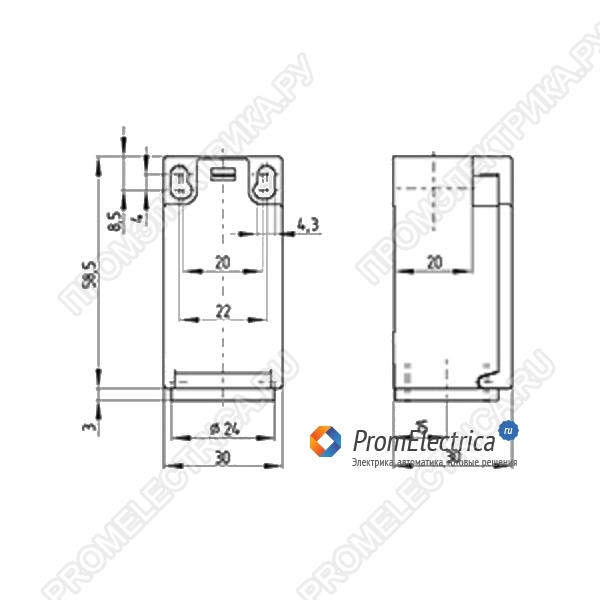

30 мм x 58,5 мм x30 мм
1 кабельный ввод M20 x 1,5
Изолированный
Монтажные размеры согласно EN 50047
Приводы могут быть преобразованы на 4 x 90 °
Технические характеристики TR 236-11z-M20:
Наименование T 236 Нажимной штифт R
правила IEC 60947-5-1, ISO 13849-1,BG-GS-ET-15
Согласование политики (Y / N) да
подходит дляфункций безопасности (Y / N) да
форма привода C согласно DIN EN 50047
материалы
- Материал корпуса Пластик, термопластик из стекловолокна, самозатухающий
- Материал контактов серебро
Покрытие оболочки нет
жилищное строительство типовая конструкция
вес 55 г
Механические данные
Исполнение исполнительного элемента Роликовый толкатель
Исполнение электрического соединения винт
площадь поперечного сечения
- мин. площадь поперечного сечения 0,75 мм²
- макс. площадь поперечного сечения 2,5 мм²
Механическая жизнь20 000 000 операций
частота коммутациимаксимум 5000 / ч
Вся информация опоперечном сечении подключения включает в себя наконечники.
рабочая сила минут 9 N
продолжительность отказовв зависимости от рабочей скорости
переключение в зависимости от рабочей скорости
Положительная силар азрыва 19 N
Рабочая скорость при вертикальном подходе 30 °
- мин. рабочая скорость 120 мм / мин
- макс. рабочая скорость 1 м / с
условия окружающей среды
температура окружающей среды
- мин. температура окружающей среды -30 ° C
- макс. температура окружающей среды +80 ° C
защита IP67
Электрические данные
Конструкция переключающего элемента Нормально открытый (NO), нормально закрытый(NC)
принцип переключения Выключатель замедленного действия
- положительно открывающий нож
Количество вспомогательных контактов 1 шт.
Количество контактов безопасности 1 шт.
Номинальное импульсное выдерживаемое напряжение U imp 6кВ
Номинальное напряжение изоляции U i 500 В
Тепловое I тока 10 A
категория применения AC-15: 230 В / 4 A,
DC-13: 24 В / 1 A
Условный номинальный ток короткого замыкания 1000A
Защита от короткого замыкания 6
Предохранитель gG D
Размеры датчика
- Ширина датчика 30 мм
- Высота датчика 84 мм
- Длина датчика 30 мм
