Описание, применение 10316H1002

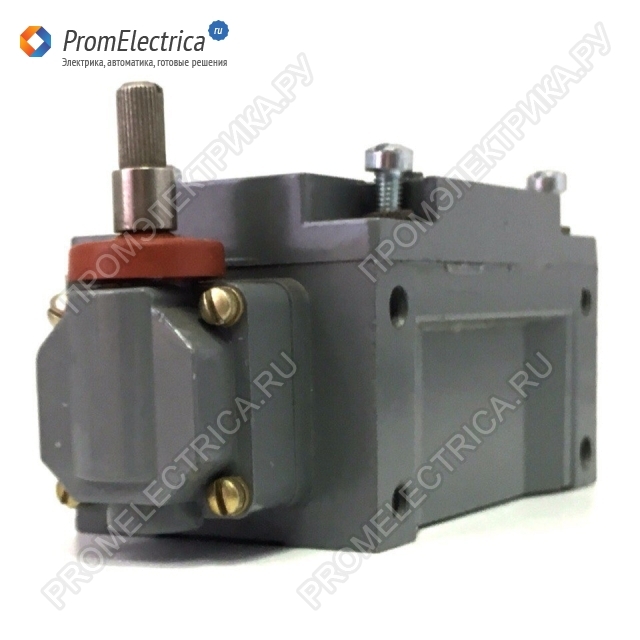

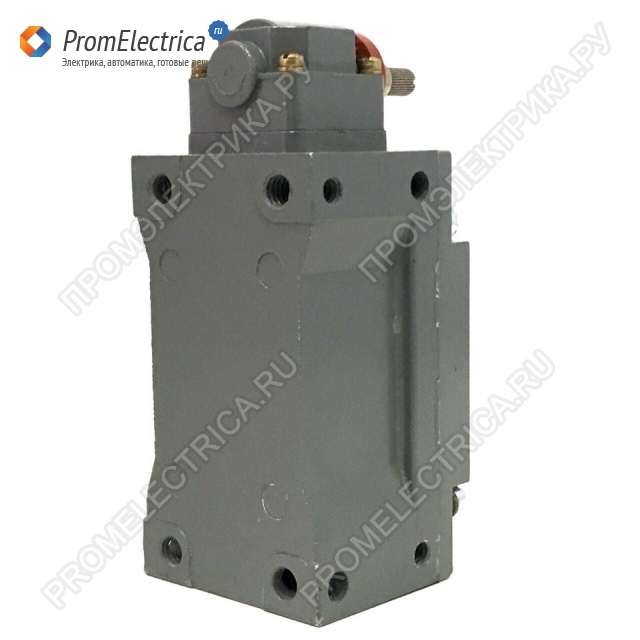

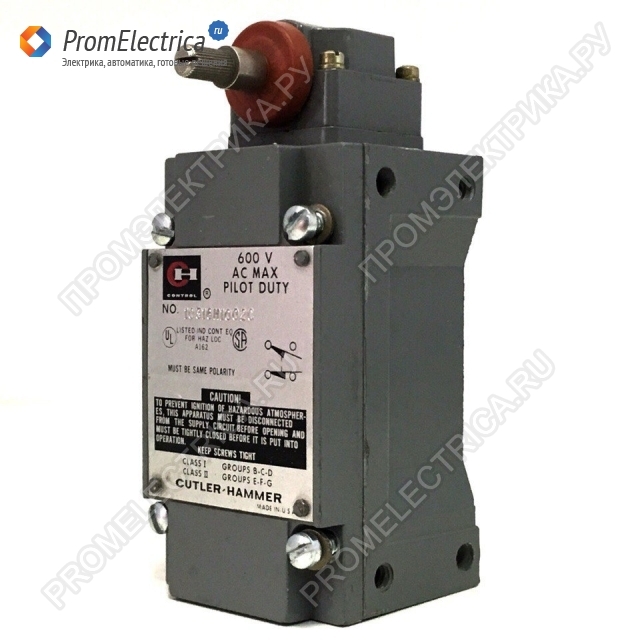

10316H1002C Концевой выключатель взрывозащищенный корпус, NO+NC, 10A, -20...+200С, Cutler Hammer / Eaton
Данная серия выключателей предназначена для работы в экстремальных условиях окружающей среды. В местах, где существует опасность
внутренних или внешних взрывов горючих газов, паров, сплавов металла или присутствует зерновая пыль.
Особенности:
Изолированные и неизолированные версии.
Односторонняя прокладка на изолированной версии не пропускает жидкости, но выпускает газы.

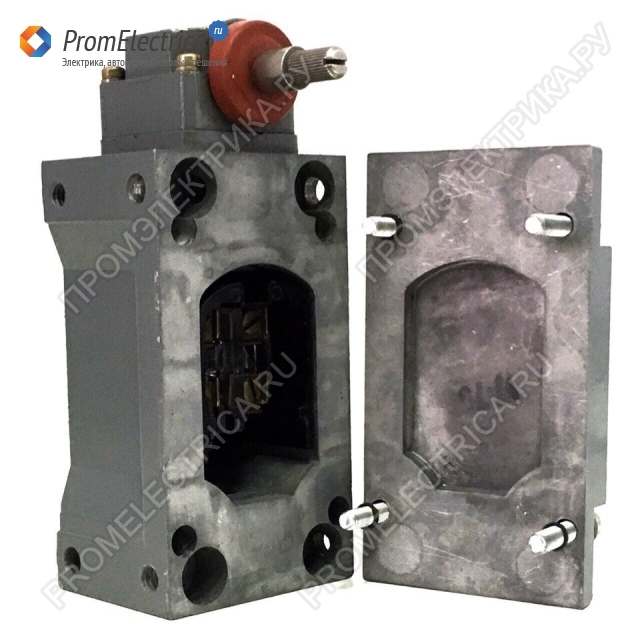

Кремниевый бронзовый корпус обеспечивает отличное сопротивление ржавчине.
Нарастающая температура на поверхности концевого выключателя рассеивается благодаря конструкции корпуса и используемым материалам.
Используются операционные головки и внутренние механизмы выключателей серии 10316 L
Характеристики:
Тип корпуса: взрывозащищенный
Рейтинг - NEMA:NEMA 7,9
Тип пружины:С возвратной пружиной, Стандартный
Контакты:SPDT 1NO 1NC
Номинальный ток:10A
Pre-Travel :10 градусов PT
Differential-Travel - Travel To Reset:4 градуса DT
Over-Travel/Total-Travel:50 градусов TT
Рабочая температура:-20...200 градусов
Соединение:1/2 "NPT
Электрические характеристики - VAC / DC 600В

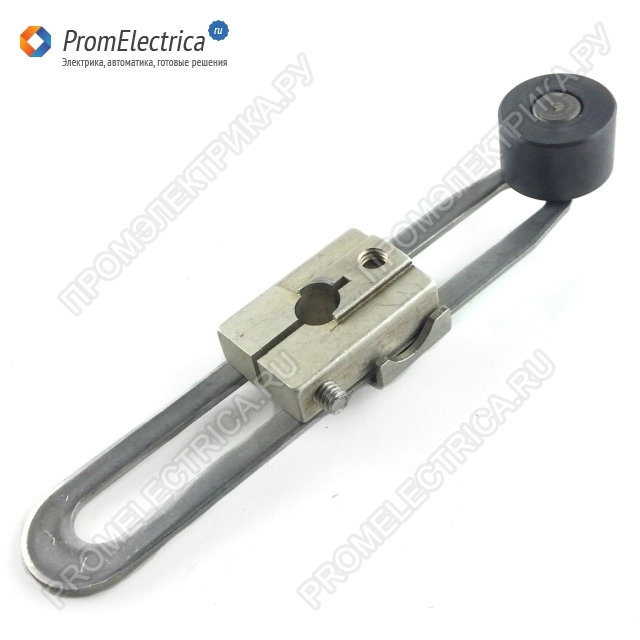

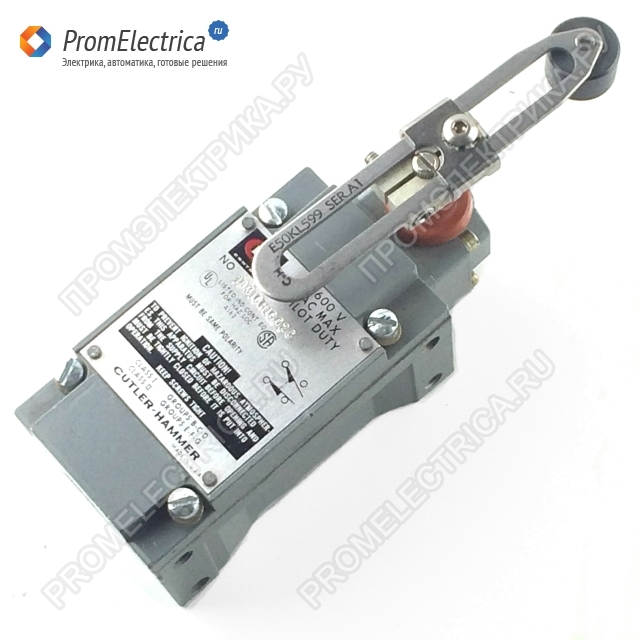

В наличии роликовый рычаг регулируемой длины E50KL599 (Взрывозащищенный концевой выключатель с регулируемым роликом, NO+NC, 10A, -20...+200С)
Взрывозащищенное электрооборудование: электрооборудование специального назначения, которое выполнено таким образом, что устранена или затруднена возможность воспламенения его окружающей взрывоопасной среды вследствие эксплуатации этого оборудования. Взрывобезопасность - отсутствие недопустимого риска воспламенения окружающей взрывоопасной среды, связанного с возможностью причинения вреда и (или) нанесения ущерба.
Производственные процессы должны разрабатываться так, чтобы вероятность возникновения взрыва на любом взрывоопасном участке в течение года не превышала 10−6. В случае технической или экономической нецелесообразности ограничивается воздействие взрыва на людей так, чтобы вероятность воздействия опасных факторов взрыва в течение года не превышала 10−6 на человека.
Оборудование для работы во взрывоопасных средах, должно соответствовать требованиям, необходимым для безопасного функционирования и эксплуатации в отношении риска взрыва. Это обеспечивается соответствием области применения оборудования, уровнями и видами взрывозащиты оборудования путём:
- классификации взрывоопасных зон;
- классификации оборудования по группам;
- классификации оборудования по уровням взрывозащиты;
- использование одного или сочетание нескольких видов взрывозащиты оборудования;
- классификацией оборудования по температурным классам.
Классификация взрывоопасных зон и маркировка взрывозащищенного оборудования
Ex-изделия - это изделия, которое полностью или частично применяется для использования электрической энергии и включающие один или более видов взрывозащиты для условий потенциально взрывоопасной газовой среды. К таковым, наряду с другими, относятся устройства для выработки, передачи, распределения, хранения, измерения, регулирования, преобразования и потребления электрической энергии, устройства электросвязи, а также изделия, применяемые во взрывоопасных зонах, которые могут служить источником воспламенения.
Ex-компоненты - части Ex-изделия, которые отдельно во взрывоопасной среде не используют; при встраивании в Ех-оборудование Ex-компонентов в обязательном порядке требуется подтверждение соответствия их взрывозащитных свойств требованиям нормативных документов.
Ех-системы - агрегаты из соединенных между собой Ех-изделий, в которых соединение должно быть выполнено в соответствии с описательным документом системы, с тем, чтобы оно отвечало требованиям взрывозащиты.
Ех-оборудование - общий термин, применяющийся к Ех-изделиям (устройствам), компонентам и системам.
Потенциально взрывоопасная газовая среда (атмосфера): газовая среда (атмосфера), способная стать взрывчатой (опасность существует в потенциальном виде).
Взрывоопасная газовая среда (атмосфера): Смесь с воздухом, при атмосферных условиях, горючих веществ в виде газа, пара или тумана, горение в которой после начала воспламенения распространяется на весь объем взрывоопасной смеси.
Взрывоопасная испытательная смесь: Регламентированная нормативными документами взрывоопасная смесь, используемая при испытаниях взрывозащищенного электрооборудования (по ГОСТ 51330.0).
Температура самовоспламенения взрывоопасной газовой среды: Наименьшая температура нагретой поверхности, которая при предписанных ГОСТ Р 51330.5 условиях воспламеняет горючие вещества в виде газа или пара в смеси с воздухом (по ГОСТ 5133.0).
Эксплуатационная температура: Температура, возникающая в частях электрооборудования при эксплуатации его в нормальном режиме (по ГОСТ 51330.0).
Максимальная эксплуатационная температура: Наибольшее значение эксплуатационной температуры. Примечание - Электрооборудование в разных частях может иметь различные значения эксплуатационных температур (по ГОСТ 51330.0).
Максимальная температура поверхности: Наибольшая температура, возникающая в процессе эксплуатации при наиболее неблагоприятных условиях (но в пределах регламентированных отклонений) на любой части или поверхности электрооборудования, которая может привести к воспламенению окружающей взрывоопасной газовой среды (по ГОСТ 51330.0).
Оболочка: Совокупность стенок, дверей, крышек, кабельных вводов, тяг, валиков управления, валов и т. п. частей, которые содействуют обеспечению вида взрывозащиты и (или) степени защиты IP электрооборудования (по ГОСТ 51330.0).
Вид взрывозащиты: специальные меры, предусмотренные в электрооборудовании с целью предотвращения воспламенения окружающей взрывоопасной газовой среды; совокупность средств взрывозащиты электрооборудования, установленная нормативными документами (по ГОСТ 51330.0).
Средство взрывозащиты электрооборудования: Конструктивное и (или) схемное решение для обеспечения взрывозащиты электрооборудования (по ГОСТ 51330.0).
Уровень взрывозащиты электрооборудования: Степень взрывозащиты электрооборудования при установленных нормативными документами условиях (по ГОСТ 51330.0).
Электрооборудование повышенной надежности против взрыва: Взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается только в признанном нормальном режиме его работы. Примечание - Признанный нормальный режим работы электрооборудования приведен, где это необходимо, в стандартах на виды взрывозащиты электрооборудования (по ГОСТ 51330.0).
Взрывобезопасное электрооборудование: Взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты.
Примечание - Признанные вероятные повреждения электрооборудования приведены, где это необходимо, в стандартах на виды взрывозащиты электрооборудования (по ГОСТ 51330.0).
Особовзрывобезопасное электрооборудование: Взрывозащищенное электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты (по ГОСТ 51330.0).
Рудничное электрооборудование: электротехническое оборудование специального назначения, предназначенное для рудников, шах, карьеров и горно-обогатительных предприятий. (по ГОСТ 18311-80).
Степень защиты IP: способ защиты, обеспечиваемый оболочкой от доступа к опасным частым, попадания твердых предметов и (или) воды и проверяемы стандартными методами испытаний (по ГОСТ 14254).
