Описание, применение XB4BJ53

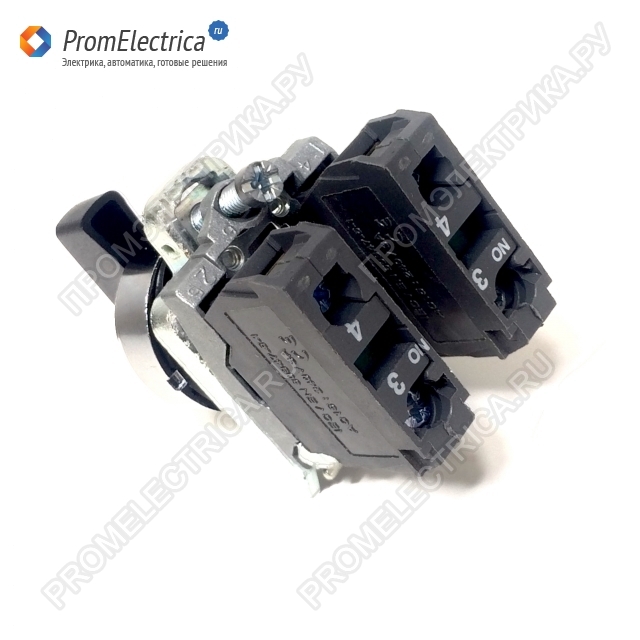

XB4BJ53 Переключатель на 3 положения без фиксации
XB4BJ53 Переключатели с удлиненной ручкой и хромированным металлическим основанием (установочный диаметр 22 мм).
Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку.
Соответствие стандартам МЭК, UL, CSA
Маркировка CE
пыле- и влагоизоляция согласно IP 65, NEMA 4
«Защищенный светодиод» блоки подсветки со светопрозрачными вставками
Электрический контакт с малой нагрузкой
Подключение при помощи винтового контактного зажима; штыри для крепления печатной платы
Соединитель с врезными контактами
Комплектные изделия
Изделия для сборки оборудования клиентом с использованием отдельных комплектующих и типовых принадлежностей:
Технические характеристики XB4BJ53:
Переключатель на 3 положения купить, Переключатель на 3 положения с нулевым положением, Переключатель на 3 положения 1 2 3, тумблер переключатель на 3 положения
Переключатель в сборе
Краткое имя устройства
XB4
Материал окантовки Хромированный металл
Материал крепежной
основы
Zamak
Монтажный диаметр 22 мм
Поштучная продажа 1
Форма головки сиг-
нального блока
Круглая
Тип рукоятки С возвратом к центру
Параметры управляю-
щего устройства
Черный длинная рукоятка
Операторские данные
о положении
3 положения +/- 45°
Тип контактов 2 Н.О.
Работа контактов Медленное размыкание
Тип клемм Винтовой зажим: >= 1 x 0,22 мм² без наконечника
соответствующий EN/IEC 60947-1
Винтовой зажим: <= 2 x 1,5 мм² с кабельным на-
конечником соответствующий EN/IEC 60947-1
Дополнительные характеристики
Высота 48 мм
Ширина 30 мм
Глубина 68 мм
Описание зажимов ISO n°1 (13-14)NO
(23-24)NO
Масса продукта 0.105 кг
Стойкость к мойке под высоким давлением 7000000 паскаль при 55 °C,расстояние: 0,1 м
Использование контактов Стандартный контакт
Прямое размыкание Без принудительное открытие
Момент вращения 0.14 Н-м (Н.О. изменение коммутационного состояния)
Механическая износостойкость 1000000 циклы
Момент затяжки 0.8...1.2 Н-м соответствующий EN 60947-1
Форма головки винта Перфорированная головка совместим с плоск. Ø 5,5 мм отвертка
Перфорированная головка совместим с плоск. Ø 4 мм отвертка
Поперечный головка совместим с Pozidriv No 1 отвертка
Поперечный головка совместим с Philips No 1 отвертка
Материал контактов Серебряный сплав (Ag/Ni)
Защита от короткого замыкания 10 А плавкая вставка тип gG соответствующий EN/IEC 60947-5-1
[Ith] условный тепловой ток на открытом воздухе 10 А соответствующий EN/IEC 60947-5-1
[Ui] номинальное напряжение изоляции 600 В (степень загрязнения: 3) соответствующий EN 60947-1
[Uimp] номинальное выдерживаемое импульсное
напряжение
6 кВ соответствующий EN 60947-1
[Icw] номинальный рабочий ток 1.2 А при 600 В, AC-15, A600 соответствующий EN/IEC 60947-5-1
0.55 А при 125 V, DC-13, Q600 соответствующий EN/IEC 60947-5-1
0.27 А при 250 V, DC-13, Q600 соответствующий EN/IEC 60947-5-1
0.1 А при 600 В, DC-13, Q600 соответствующий EN/IEC 60947-5-1
6 А при 120 V AC 50/60Hz, AC-15, A600 соответствующий EN/IEC 60947-5-1
3 А при 240 V, AC-15, A600 соответствующий EN/IEC 60947-5-1
Электрическая прочность 1000000 циклы, DC-13, 0.5 А при 24 В, производительность: 3600 цикл/ч, ко-
эффициент нагрузки: 0.5 соответствующий EN 60947-5-1 приложение C
1000000 циклы, DC-13, 0.2 А при 110 В, производительность: 3600 цикл/ч,
коэффициент нагрузки: 0.5 соответствующий EN 60947-5-1 приложение C
1000000 циклы, AC-15, 4 А при 24 В, производительность: 3600 цикл/ч, коэф-
фициент нагрузки: 0.5 соответствующий EN 60947-5-1 приложение C
1000000 циклы, AC-15, 3 А при 120 V AC 50/60Hz, производительность: 3600
цикл/ч, коэффициент нагрузки: 0.5 соответствующий EN 60947-5-1 приложе-
ние C
1000000 циклы, AC-15, 2 А при 230 В, производительность: 3600 цикл/ч, ко-
эффициент нагрузки: 0.5 соответствующий EN 60947-5-1 приложение C
Электрическая надежность МЭК 60947-5-4 Λ < 10exp(-8) при 17 В, 5 мА для чистой среды соответствующий EN/IEC
60947-5-4
Λ < 10exp(-6) при 5 V, 1 мА для чистой среды соответствующий EN/IEC
60947-5-4
Условия эксплуатации
Защитное исполнение TH
Температура окружающего воздуха при хранении -40...70 °C
Температура окружающей среды при работе -25...70 °C
Кнопки управления и переключатели XB4
Серия устройств управления XB4 включает в себя широкий ассортимент устройств, таких, как сигнальные маячки и колонны, кнопки управления и кнопочные посты управления на их основе, а также на основе кулачковые переключатели и джойстиков.
Главными преимуществами и отличительными особенностями устройств этой серии являются гарантия надежности в любых ситуациях, надежность и безопасность, а также соответствие самым строгим стандартам качества и гарантия экономии времени, за счет, продуманного заранее, простоты монтажа, а соответственно очень быстрого ввода устройств в эксплуатацию.
Серия включает в себя:
Переключатели:
- переключатели со стандартной ручкой,
- переключатели с удлиненной ручкой,
- переключатели с удлиненной ручкой с блокировкой,
- переключатели с ключом, переключатели с ключом с фиксацией, ключ управления переключатель,
- переключатели с рифленой головкой,
- переключатели с подсветкой, со стандартной ручкой, со встроенным светодиодом.
Кнопки с пружинным возвратом:
- кнопки без маркировки,
- кнопки с маркировкой,
- маркировка для кнопок,
- маркировка кнопок управления,
- кнопки с подсветкой встроенными светодиодами,
- кнопки с подсветкой с пружинным возвратом.
Переключатели со стандартной ручкой:
переключатель на 2 положения с фиксацией XB4BD21, на основе ручки для переключателя 2 положения ZB4BD2,
переключатель на 2 положения без фиксации XB4BD41, на основе ручки для переключателя ZB4BD4,
переключатель на 2 положения с фиксацией XB4BD25, на основе ручки для переключателя ZB4BD2,
переключатель на 3 положения с фиксацией XB4BD33, на основе ручки для переключателя ZB4BD3,
переключатель на 3 положения без фиксации XB4BD53, на основе ручки для переключателя ZB4BD5,
переключатель на 3 положения без фиксации с возвратом слева в центр XB4BD73, на основе ручки для переключателя ZB4BD7,
переключатель на 3 положения без фиксации с возвратом справа в центр XB4BD83, на основе ручки для переключателя ZB4BD8,
Переключатели с удлиненной ручкой:
переключатель на 2 положения с фиксацией XB4BJ21, на основе ручки для переключателя 2 положения ZB4BJ2,
переключатель на 2 положения без фиксации XB4BJ41, на основе ручки для переключателя ZB4BJ4,
переключатель на 2 положения с фиксацией XB4BJ25, на основе ручки для переключателя ZB4BJ2,
переключатель на 3 положения с фиксацией XB4BJ33, на основе ручки для переключателя ZB4BJ3,
переключатель на 3 положения без фиксации XB4BD53, на основе ручки для переключателя ZB4BJ5,
переключатель на 3 положения без фиксации с возвратом слева в центр XB4BJ73, на основе ручки для переключателя ZB4BJ7,
переключатель на 3 положения без фиксации с возвратом справа в центр XB4BJ83, на основе ручки для переключателя ZB4BJ8,
Головки для переключателя с блокировкой:
ZB4BJ291, ZB4BJ292, ZB4BJ294, ZB4BJ491, ZB4BJ391, ZB4BJ392, ZB4BJ393, ZB4BJ394, ZB4BJ395, ZB4BJ396, ZB4BJ397, ZB4BJ593, ZB4BJ891, ZB4BJ893, ZB4BJ895, ZB4BJ792, ZB4BJ793, ZB4BJ796
Многофункциональные кнопки с пружинным возвратом:
- двойные кнопки с пружинным возвратом,
- двойные кнопки с подсветкой светодиодными блоками световой сигнализации и пружинным возвратом,
- двойная кнопка с подсветкой, кнопка без,
- тройные кнопки с пружинным возвратом,
- кнопка тройная, кнопка фиксация, кнопка переключатель, переключатель клавишный с подсветкой, переключатель клавишный, переключатель с подсветкой on off,
Кнопки грибок, т.е. с грибовидной головкой:
- кнопки грибок с пружинным возвратом,
- кнопки грибок с подсветкой, с пружинным возвратом,
- кнопки грибок с фиксацией, кнопка грибок красная с фиксацией, кнопка стоп грибок с фиксацией,
- кнопки грибок с подсветкой и фиксацией, кнопка стоп с фиксацией красный грибок,
- кнопка красная грибок, кнопка стоп грибок, кнопка грибок в корпусе, кнопка грибок с фиксацией в корпусе,
- аварийная кнопка грибок, кнопка управления грибок, кнопка стоп красный грибок, кнопка грибок без фиксации.
Кнопки аварийного останова:
- кнопки аварийного останова триггерного действия, с фиксацией, кнопка аварийный,
- кнопки аварийного остановки с подсветкой, триггерного действия, с фиксацией,
- кнопки аварийного остановки с фиксацией, кнопка аварийного останова грибок,
Кнопки аварийного отключения:
- кнопки аварийного отключения с фиксацией,
- кнопки аварийного отключения с подсветкой, с фиксацией,
- кнопки аварийного отключения двигателя, кнопка аварийного отключения сигнализации, кнопка аварийного отключения питания.
Кнопки 22 мм:
- кнопки 22 мм с фиксацией,
- кнопки с фиксацией и подсветкой, кнопки с фиксацией и подсветкой 24В, кнопки с фиксацией и подсветкой 220В
- кнопки с возвратом нажатием,
- кнопки с возвратом поворотом.
Тумблеры,
сигнальные лампы, сигнальные лампы со встроенным светодиодном, сигнальные лампы с цоколем BA9S,
кнопки возврата при перегрузке,головки и основание для установки потенциометров,
счетчики времени,
сирены,
держатели предохранителей,джойстики и рычаги управления,
комплектующие корпуса с клеммными зажимами под винт,комплектующие корпуса с пружинными клеммными зажимами,комплектующие корпуса для установки на печатную плату,комплектующие корпуса с разъемами типа Faston,комплектующие корпуса с втычными разъемами,
корпуса в сборе со встроенным светодиодом,корпуса в сборе с цоколем BA9S,
контактные блоки и сигнальные блоки,блок-контакты для стандартных применений,блок-контакты для специальных применений,светосигнальные блоки,блоки с функцией контрольного излучения,
светодиодные регуляторы,
принадлежности для головок,принадлежности для кнопок, принадлежности для кнопок с подсветкой,принадлежности для переключателей.....
