Описание, применение ZB4BW7A9 Schneider Electric
ZB4BW7A9 Головка кнопки с белой сигнальной лампой Schneider Electric
Harmony XB4 - кнопки и светосигнальная арматура с хромированным металлическим основанием (установочный диаметр 22 мм).
Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку.
Особенности:
Соответствие стандартам МЭК, UL, CSA
Маркировка CE
пыле- и влагоизоляция согласно IP 65, NEMA 4
“Защищенный светодиод” блоки подсветки со светопрозрачными вставками
Электрический контакт с малой нагрузкой
Подключение при помощи винтового контактного зажима; штыри для крепления печатной платы
Соединитель с врезными контактами
Комплектные изделия
Изделия для сборки оборудования клиентом с использованием отдельных комплектующих и типовых принадлежностей
Технические характеристики ZB4BW7A9:
Семейство продуктов Harmony XB4
Устройство короткое имя ZB4
Материал Хромированная металл
Монтажный диаметр 22 мм
С возвратной пружиной
Без колпачка

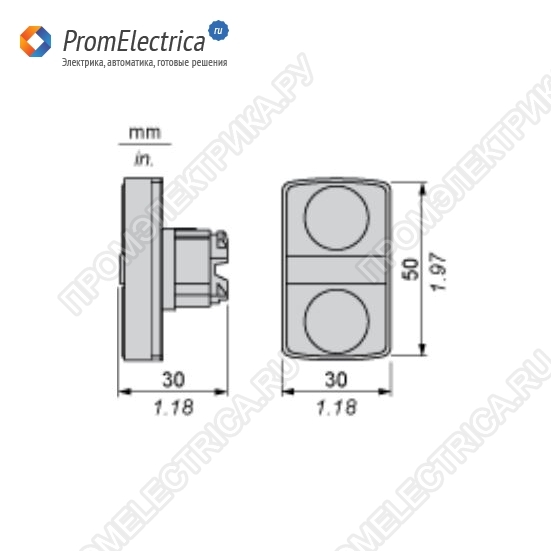

CAD общая ширина 30 мм
CAD общая высота 50 мм
CAD общая глубина 30 мм
Вес продукта 0.056 кг
Сопротивление мойка высокого давления 7000000 Па при 55 ° C, расстояние: 0,1 м
Механическая прочность циклы 1000000
Электрическая код композиции M10 для <= 2 контакта, используя отдельные блоки в передней монтажа со встроенным LED
M6 для <= 2 контакта, используя отдельные блоки в передней монтажа со встроенным светодиодом и
трансформатор
M2 для <= 6 контактов с использованием одинарных и двойных блоков перед монтажными со встроенным
СВЕТОДИОД
M1 для <= 6 контактов с использованием одиночных блоков в передней монтажа со встроенным LED
Окружающая среда
Защитная обработка TH
Температура окружающего воздуха для хранения -40 ... 70 ° C
Температура окружающего воздуха для эксплуатации -25 ... 70 ° C
Класс защиты от поражения электрическим током Класс I в соответствии с МЭК 61140
IP степень защиты IP69K в соответствии с МЭК 60529
IP66 в соответствии с IEC 60529
NEMA Степень защиты NEMA 4X
NEMA 13
IK Степень защиты IK05 в соответствии с МЭК 50102
Стандарты CSA C22-2 № 14
EN / IEC 60947-1
EN / IEC 60947-5-1
EN / IEC 60947-5-4
EN / IEC 60947-5-5
JIS C 4520
UL 508
Сертификация BV
CSA
DNV
GL
LROS
RINA
UL перечисленных
Устойчивость к вибрации 5 дп (F = 2 ... 500 Гц) в соответствии с IEC 60068-2-6
Устойчивость к ударам 50 дп в течение 11 мс половины синусоидальной волны ускорения в соответствии с МЭК 60068-2-27
30 дп в течение 18 мс полусинус ускорения волны в соответствии с МЭК 60068-2-27
Вес в упаковке, кг.: 0.056
Габариты, м.: 0.053 x 0.035 x 0.059
