Schneider Electric ZB4BW7A3741

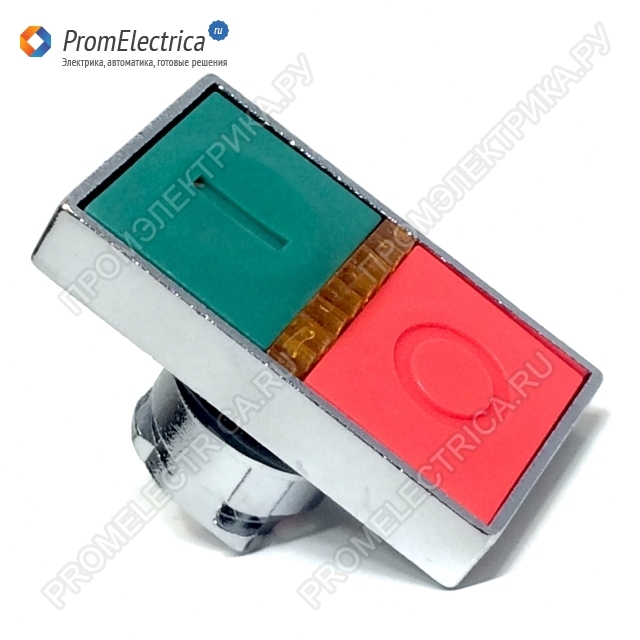

ZB4BW7A3741 Головка двойной кнопки с белой сигнальной лампой, зеленый и красный фон, с белыми символами Schneider Electric

ART #551532

Стоимость и наличие уточняйте у менеджера

Цена:

0₽с НДС 20%

– +

Ежедневная бесплатная доставка до ТК "Деловые Линии"

Цена актуальна на дату: 01.01.2022г.
Цена более трех месяцев не актуальна, уточняйте у менеджеров

ZB4BW7A3741 Головка двойной кнопки с белой сигнальной лампой, зеленый и красный фон, с белыми символами Schneider Electric

Не смогли найти, или требуется подобрать аналог из наличия — пришлите заявку

Я согласен на обработку персональных данных

Прикрепив реквизиты, вы получите счет-договор, который сможете оплатить сразу, что сэкономит ваше время.

Аналоги подбираются исключительно по заявке на электронную почту.

Описание, применение ZB4BW7A3741 Schneider Electric

ZB4BW7A3741 Головка кнопки с белой сигнальной лампой Schneider Electric

Harmony XB4 - кнопки и светосигнальная арматура с хромированным металлическим основанием (установочный диаметр 22 мм).

Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку.

Особенности:

Соответствие стандартам МЭК, UL, CSA

Маркировка CE

пыле- и влагоизоляция согласно IP 65, NEMA 4

“Защищенный светодиод” блоки подсветки со светопрозрачными вставками

Электрический контакт с малой нагрузкой

Подключение при помощи винтового контактного зажима; штыри для крепления печатной платы

Соединитель с врезными контактами

Комплектные изделия

Изделия для сборки оборудования клиентом с использованием отдельных комплектующих и типовых принадлежностей

Технические характеристики ZB4BW7A3741:

Семейство продуктов Harmony XB4

Устройство короткое имя ZB4

Материал Хромированная металл

Монтажный диаметр 22 мм

С возвратной пружиной

Зеленый + красный фон, с белыми символами

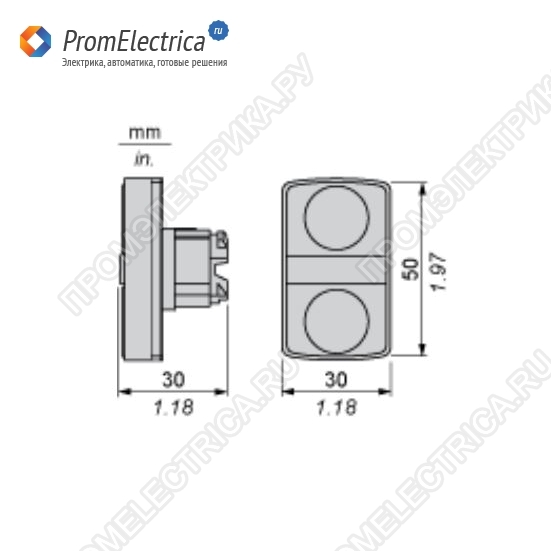

CAD общая ширина 30 мм

CAD общая высота 50 мм

CAD общая глубина 30 мм

Вес продукта 0.056 кг

Сопротивление мойка высокого давления 7000000 Па при 55 ° C, расстояние: 0,1 м

Механическая прочность циклы 1000000

Электрическая код композиции M10 для <= 2 контакта, используя отдельные блоки в передней монтажа со встроенным LED

M6 для <= 2 контакта, используя отдельные блоки в передней монтажа со встроенным светодиодом и

трансформатор

M2 для <= 6 контактов с использованием одинарных и двойных блоков перед монтажными со встроенным

светодиодом

M1 для <= 6 контактов с использованием одиночных блоков в передней монтажа со встроенным LED

Окружающая среда

Защитная обработка TH

Температура окружающего воздуха для хранения -40 ... 70 ° C

Температура окружающего воздуха для эксплуатации -25 ... 70 ° C

Класс защиты от поражения электрическим током Класс I в соответствии с МЭК 61140

IP степень защиты IP69K в соответствии с МЭК 60529

IP66 в соответствии с IEC 60529

NEMA Степень защиты NEMA 4X

NEMA 13

IK Степень защиты IK05 в соответствии с МЭК 50102

Стандарты CSA C22-2 № 14

EN / IEC 60947-1

EN / IEC 60947-5-1

EN / IEC 60947-5-4

EN / IEC 60947-5-5

JIS C 4520

UL 508

Сертификация BV

CSA

DNV

LROS

RINA

UL перечисленных

Устойчивость к вибрации 5 дп (F = 2 ... 500 Гц) в соответствии с IEC 60068-2-6

Устойчивость к ударам 50 дп в течение 11 мс половины синусоидальной волны ускорения в соответствии с МЭК 60068-2-27

30 дп в течение 18 мс полусинус ускорения волны в соответствии с МЭК 60068-2-27

Применение, двойные кнопки управления XB4:

- кнопка двойная XB4BL73415,

- кнопка двойная на основе головок:

ZB4BA7120,ZB4BA7121,ZB4BA7340,ZB4BA7341,ZB4BA79,ZB4BL7340,ZB4BL7341

- кнопка двойная с подсветкой: двойная кнопка 24в XB4BW73731B5,XB4BW73731G5, двойная кнопка 240 в XB4BW73731M5, двойная кнопка 220в на основе головок:

ZB4BW7A7120,ZB4BW7A7121,ZB4BW7A3740,ZB4BW7A3741,ZB4BW7A7120,ZB4BW7A1724,ZB4BW7A1715,ZB4BW7A9,ZB4BW7L7340,ZB4BW7L7341

- двойные кнопки управления

Кнопки управления XB4

Серия устройств управления XB4 включает в себя широкий ассортимент устройств, таких, как сигнальные маячки и колонны, кнопки управления и кнопочные посты управления на их основе, а также на основе кулачковые переключатели и джойстиков.

Главными преимуществами и отличительными особенностями устройств этой серии являются гарантия надежности в любых ситуациях, надежность и безопасность, а также соответствие самым строгим стандартам качества и гарантия экономии времени, за счет, продуманного заранее, простоты монтажа, а соответственно очень быстрого ввода устройств в эксплуатацию.

Серия включает в себя:

Кнопки с пружинным возвратом:

- кнопки без маркировки,

- кнопки с маркировкой,

- маркировка для кнопок,

- маркировка кнопок управления,

- кнопки с подсветкой встроенными светодиодами,

- кнопки с подсветкой с пружинным возвратом,

Многофункциональные кнопки с пружинным возвратом:

- двойные кнопки с пружинным возвратом,

- двойные кнопки с подсветкой светодиодными блоками световой сигнализации и пружинным возвратом,

- двойная кнопка с подсветкой, кнопка без,

- тройные кнопки с пружинным возвратом,

- кнопка тройная, кнопка фиксация, кнопка переключатель, переключатель клавишный с подсветкой, переключатель клавишный, переключатель с подсветкой on off,

Кнопки грибок, т.е. с грибовидной головкой:

- кнопки грибок с пружинным возвратом,

- кнопки грибок с подсветкой, с пружинным возвратом,

- кнопки грибок с фиксацией, кнопка грибок красная с фиксацией, кнопка стоп грибок с фиксацией,

- кнопки грибок с подсветкой и фиксацией, кнопка стоп с фиксацией красный грибок,

- кнопка красная грибок, кнопка стоп грибок, кнопка грибок в корпусе, кнопка грибок с фиксацией в корпусе,

- аварийная кнопка грибок, кнопка управления грибок, кнопка стоп красный грибок, кнопка грибок без фиксации

Кнопки аварийного останова:

- кнопки аварийного останова триггерного действия, с фиксацией, кнопка аварийный,

- кнопки аварийного остановки с подсветкой, триггерного действия, с фиксацией,

- кнопки аварийного остановки с фиксацией, кнопка аварийного останова грибок,

Кнопки аварийного отключения:

- кнопки аварийного отключения с фиксацией,

- кнопки аварийного отключения с подсветкой, с фиксацией,

- кнопки аварийного отключения двигателя, кнопка аварийного отключения сигнализации, кнопка аварийного отключения питания

Кнопки 22 мм:

- кнопки 22 мм с фиксацией,

- кнопки с фиксацией и подсветкой, кнопки с фиксацией и подсветкой 24В, кнопки с фиксацией и подсветкой 220В

- кнопки с возвратом нажатием,

- кнопки с возвратом поворотом

Переключатели:

- переключатели со стандартной ручкой,

- переключатели с удлиненной ручкой,

- переключатели с удлиненной ручкой с блокировкой,

- переключатели с ключом, переключатели с ключом с фиксацией, ключ управления переключатель,

- переключатели с рифленой головкой,

- переключатели с подсветкой, со стандартной ручкой, со встроенным светодиодом

Тумблеры,

сигнальные лампы, сигнальные лампы со встроенным светодиодном, сигнальные лампы с цоколем BA9S,

кнопки возврата при перегрузке,головки и основание для установки потенциометров,

счетчики времени,

сирены,

держатели предохранителей,джойстики и рычаги управления,

комплектующие корпуса с клеммными зажимами под винт,комплектующие корпуса с пружинными клеммными зажимами,комплектующие корпуса для установки на печатную плату,комплектующие корпуса с разъемами типа Faston,комплектующие корпуса с втычными разъемами,

корпуса в сборе со встроенным светодиодом,корпуса в сборе с цоколем BA9S,

контактные блоки и сигнальные блоки,блок-контакты для стандартных применений,блок-контакты для специальных применений,светосигнальные блоки,блоки с функцией контрольного излучения,

светодиодные регуляторы,

принадлежности для головок,принадлежности для кнопок, принадлежности для кнопок с подсветкой,принадлежности для переключателей.....

Кнопки грибок, т.е. с грибовидной головкой производится в следующих модификациях:

- кнопки с грибовидной головкой XB4 BC21 (ZB4 BZ101 + ZB4 BC2),

- кнопки с грибовидной головкой диаметром 30 мм черного цвета с клеммными зажимами под винт ZB4 BC24,

- кнопки с грибовидной головкой диаметром 30 мм зеленого цвета с клеммными зажимами под винт ZB4 BC34,

- кнопки с грибовидной головкой диаметром 30 мм красного цвета с клеммными зажимами под винт ZB4 BC44,

- кнопки с грибовидной головкой диаметром 30 мм желтого цвета с клеммными зажимами под винт ZB4 BC54,

- кнопки с грибовидной головкой диаметром 30 мм синего цвета с клеммными зажимами под винт ZB4 BC64,

- кнопки с грибовидной головкой диаметром 40 мм черного цвета с клеммными зажимами под винт ZB4 BC2,

- кнопки с грибовидной головкой диаметром 40 мм зеленого цвета с клеммными зажимами под винт ZB4 BC3,

- кнопки с грибовидной головкой диаметром 40 мм красного цвета с клеммными зажимами под винт ZB4 BC4,

- кнопки с грибовидной головкой диаметром 40 мм желтого цвета с клеммными зажимами под винт ZB4 BC5,

- кнопки с грибовидной головкой диаметром 40 мм синего цвета с клеммными зажимами под винт ZB4 BC6,

- кнопки с грибовидной головкой диаметром 60 мм черного цвета с клеммными зажимами под винт ZB4 BR2,

- кнопки с грибовидной головкой диаметром 60 мм зеленого цвета с клеммными зажимами под винт ZB4 BR3,

- кнопки с грибовидной головкой диаметром 60 мм красного цвета с клеммными зажимами под винт ZB4 BR4,

- кнопки с грибовидной головкой диаметром 60 мм желтого цвета с клеммными зажимами под винт ZB4 BR5,

- кнопки с грибовидной головкой диаметром 60 мм синего цвета с клеммными зажимами под винт ZB4 BR6,

- кнопки с грибовидной полусферической головкой диаметром 30 мм черного цвета с клеммными зажимами под винт ZB4 BR216,

- кнопки с грибовидной полусферической головкой диаметром 30 мм зеленого цвета с клеммными зажимами под винт ZB4 BR316,

- кнопки с грибовидной полусферической головкой диаметром 30 мм красного цвета с клеммными зажимами под винт ZB4 BR416,

- кнопки с грибовидной полусферической головкой диаметром 30 мм желтого цвета с клеммными зажимами под винт ZB4 BR516,

- кнопки с грибовидной полусферической головкой диаметром 30 мм синего цвета с клеммными зажимами под винт ZB4 BR616,

- кнопки грибок с подсветкой диаметром 40 мм белого цвета с клеммными зажимами под винт ZB4 BW413,

- кнопки грибок с подсветкой диаметром 40 мм зеленого цвета с клеммными зажимами под винт ZB4 BW433,

- кнопки грибок с подсветкой диаметром 40 мм красного цвета с клеммными зажимами под винт ZB4 BW443,

- кнопки грибок с подсветкой диаметром 40 мм оранжевого цвета с клеммными зажимами под винт ZB4 BW453,

- кнопки грибок с подсветкой диаметром 40 мм синего цвета с клеммными зажимами под винт ZB4 BW463

Головки для кнопок грибок:

- головка для кнопки грибок "тяни-толкай" диаметром 40 мм черного цвета ZB4 BT2,

- головка для кнопки грибок "тяни-толкай" диаметром 60 мм черного цвета ZB4 BX2,

- головка для кнопки грибок с возвратом поворотом диаметром 30 мм черного цвета ZB4 BS42,

- головка для кнопки грибок с возвратом поворотом диаметром 40 мм черного цвета ZB4 BS52,

- головка для кнопки грибок с возвратом поворотом диаметром 40 мм желтого цвета ZB4 BS55,

- головка для кнопки грибок с возвратом поворотом диаметром 60 мм черного цвета ZB4 BS62,

- головка для кнопки грибок с возвратом ключом диаметром 30 мм черного цвета ZB4 BS72,

- головка для кнопки грибок с ключом диаметром 40 мм черного цвета ZB4 BS12,

- головка для кнопки грибок с ключом диаметром 40 мм черного цвета ZB4 BS22,

- головка для кнопки грибок с подсветкой диаметром 40 мм белого цвета ZB4 BW613,

- головка для кнопки грибок с подсветкой диаметром 40 мм зеленого цвета ZB4 BW633,

- головка для кнопки грибок с подсветкой диаметром 40 мм оранжевого цвета ZB4 BW653,

- головка для кнопки грибок с подсветкой диаметром 40 мм синего цвета ZB4 BW663,
