Описание, применение ZB4BL7340

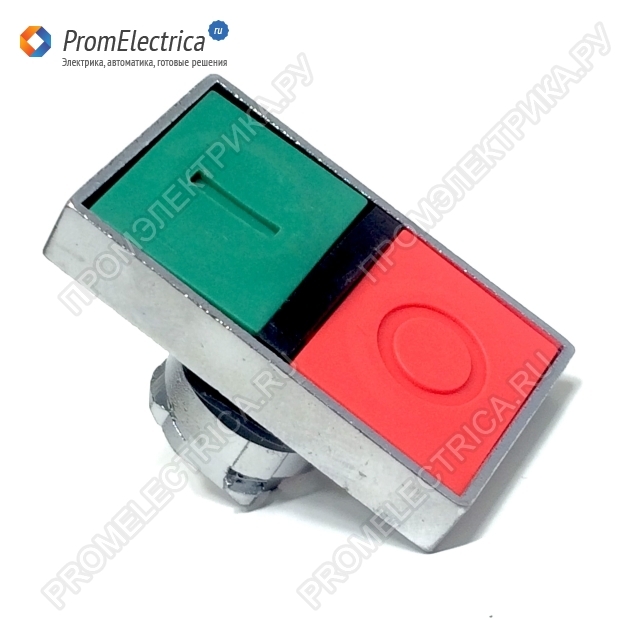

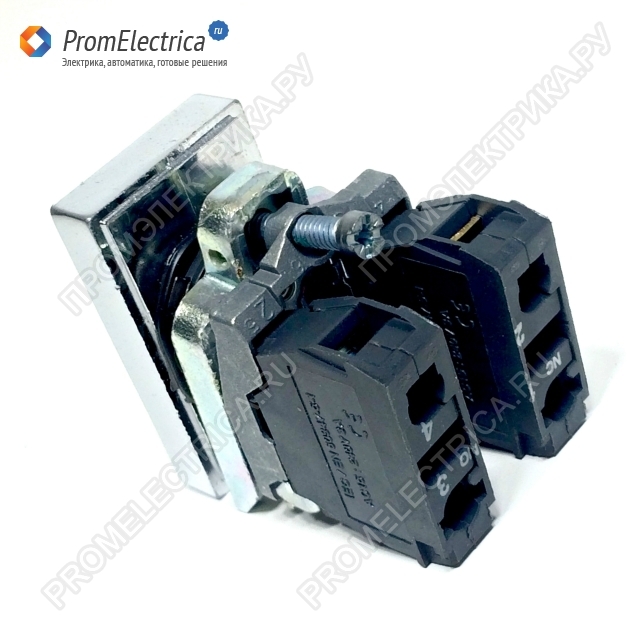

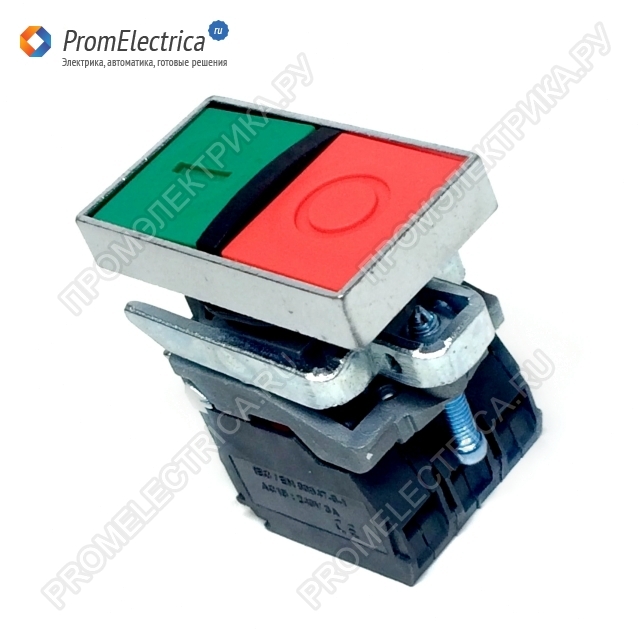

ZB4BL7340 Головка кнопки серии XB4
XB4 - кнопки и светосигнальная арматура с хромированным металлическим основанием (установочный диаметр 22 мм).
Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку.
Особенности:
Соответствие стандартам МЭК, UL, CSA
Маркировка CE
пыле- и влагоизоляция согласно IP 65, NEMA 4
“Защищенный светодиод” блоки подсветки со светопрозрачными вставками
Электрический контакт с малой нагрузкой
Подключение при помощи винтового контактного зажима; штыри для крепления печатной платы
Соединитель с врезными контактами

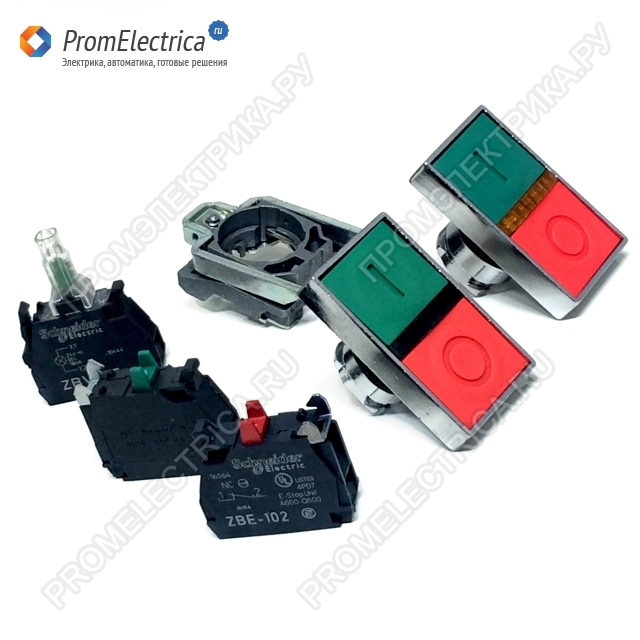

Комплектные изделия
Изделия для сборки оборудования клиентом с использованием отдельных комплектующих и типовых принадлежностей
Технические характеристики ZB4BL7340:
Семейство продуктов XB4
Продукт или компонент
Головка для двойной кнопки
Материал Хромированный металл
Монтажный диаметр 22 мм
С возвратной пружиной
Профиль 2 кнопки
Описание зеленый + красный фон, без символов
Вес продукта 0.056 кг
Сопротивление высокого давления 7000000 Па при 55 ° C, расстояние: 0,1 м
Механическая прочность циклы 1000000
окружающая среда
Температура окружающего воздуха для хранения -40 ... 70 ° C
Температура окружающего воздуха для эксплуатации -25 ... 70 ° C
Класс защиты от поражения электрическим током Класс I в соответствии с IEC 60536
IP степень защиты IP66 в соответствии с МЭК 60529
IP69 K согласно МЭК 60529
NEMA Степень защиты NEMA 13
NEMA 4X
IK Степень защиты IK03 в соответствии с МЭК 50102
Стандарты CSA C22-2 № 14
EN / IEC 60947-1
EN / IEC 60947-5-1
EN / IEC 60947-5-4
EN / IEC 60947-5-5
JIS C 4520
UL 508
Сертификация BV
CSA
DNV
GL
LROS
RINA
UL перечисленных
Устойчивость к вибрации 5 дп (F = 2 ... 500 Гц) в соответствии с IEC 60068-2-6
Ударопрочность 30 дп в течение 18 мс полусинус ускорения волны в соответствии с МЭК 60068-2-27
50 дп в течение 11 мс полусинус ускорения волны в соответствии с МЭК 60068-2-27
Вес в упаковке, кг.: 0.058
Габариты, м.: 0.028 x 0.044 x 0.052
3389119043854
