Описание, применение ZB4BA7341

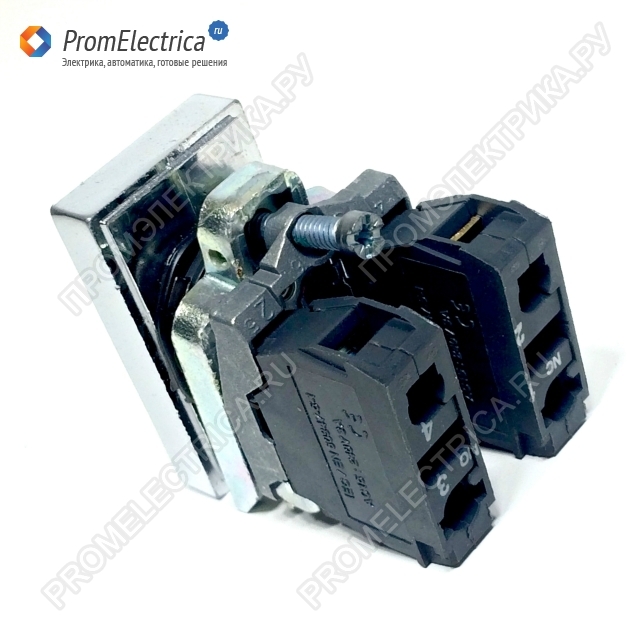

ZB4BA7341 Головка кнопки серии XB4
Применение, двойные кнопки управления XB4:
Harmony XB4 - кнопки и светосигнальная арматура с хромированным металлическим основанием (установочный диаметр 22 мм).
Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку.
Особенности:
Соответствие стандартам МЭК, UL, CSA
Маркировка CE
пыле- и влагоизоляция согласно IP 65, NEMA 4
“Защищенный светодиод” блоки подсветки со светопрозрачными вставками
Электрический контакт с малой нагрузкой
Подключение при помощи винтового контактного зажима; штыри для крепления печатной платы
Соединитель с врезными контактами
Комплектные изделия
Изделия для сборки оборудования клиентом с использованием отдельных комплектующих и типовых принадлежностей

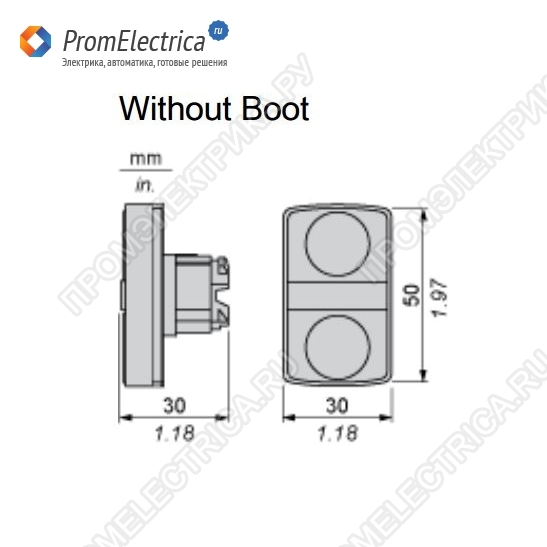

Технические характеристики ZB4BA7341:
Семейство продуктов XB4
Продукт или компонент
Головка для двойной кнопки
Материал Хромированный металл
Монтажный диаметр 22 мм
С возвратной пружиной
Профиль 2 кнопки
Описание Зеленый фон, белый символ “I”
Красный фон, белый символ “0”
Вес продукта 0.056 кг
Сопротивление высокого давления 7000000 Па при 55 ° C, расстояние: 0,1 м
Механическая прочность циклы 1000000
окружающая среда
Температура окружающего воздуха для хранения -40 ... 70 ° C
Температура окружающего воздуха для эксплуатации -25 ... 70 ° C
Класс защиты от поражения электрическим током Класс I в соответствии с IEC 60536
IP степень защиты IP69K в соответствии с МЭК 60529
IP66 в соответствии с IEC 60529
NEMA Степень защиты NEMA 4X
NEMA 13
IK Степень защиты IK03 в соответствии с МЭК 50102
Стандарты CSA C22-2 № 14
EN / IEC 60947-1
EN / IEC 60947-5-1
EN / IEC 60947-5-4
EN / IEC 60947-5-5
JIS C 4520
UL 508
Сертификация BV
CSA
DNV
GL
LROS
RINA
UL перечисленных
Устойчивость к вибрации 5 дп (F = 2 ... 500 Гц) в соответствии с IEC 60068-2-6
Устойчивость к ударам 50 дп в течение 11 мс половины синусоидальной волны ускорения в соответствии с МЭК 60068-2-27
30 дп в течение 18 мс полусинус ускорения волны в соответствии с МЭК 60068-2-27
Применение, двойные кнопки управления XB4:
- кнопка двойная XB4BL73415,
- кнопка двойная на основе головок:
ZB4BA7120,ZB4BA7121,ZB4BA7340,ZB4BA7341,ZB4BA79,ZB4BL7340,ZB4BL7341
- кнопка двойная с подсветкой: двойная кнопка 24в XB4BW73731B5,XB4BW73731G5, двойная кнопка 240 в XB4BW73731M5, двойная кнопка 220в на основе головок:
ZB4BW7A7120,ZB4BW7A7121,ZB4BW7A3740,ZB4BW7A3741,ZB4BW7A7120,ZB4BW7A1724,ZB4BW7A1715,ZB4BW7A9,ZB4BW7L7340,ZB4BW7L7341
- двойные кнопки управления
Кнопки управления XB4
Серия устройств управления XB4 включает в себя широкий ассортимент устройств, таких, как сигнальные маячки и колонны, кнопки управления и кнопочные посты управления на их основе, а также на основе кулачковые переключатели и джойстиков.
Главными преимуществами и отличительными особенностями устройств этой серии являются гарантия надежности в любых ситуациях, надежность и безопасность, а также соответствие самым строгим стандартам качества и гарантия экономии времени, за счет, продуманного заранее, простоты монтажа, а соответственно очень быстрого ввода устройств в эксплуатацию.
Серия включает в себя:
Кнопки с пружинным возвратом:
- кнопки без маркировки,
- кнопки с маркировкой,
- маркировка для кнопок,
- маркировка кнопок управления,
- кнопки с подсветкой встроенными светодиодами,
- кнопки с подсветкой с пружинным возвратом,
Многофункциональные кнопки с пружинным возвратом:
- двойные кнопки с пружинным возвратом,
- двойные кнопки с подсветкой светодиодными блоками световой сигнализации и пружинным возвратом,
- двойная кнопка с подсветкой, кнопка без,
- тройные кнопки с пружинным возвратом,
- кнопка тройная, кнопка фиксация, кнопка переключатель, переключатель клавишный с подсветкой, переключатель клавишный, переключатель с подсветкой on off,
Кнопки грибок, т.е. с грибовидной головкой:
- кнопки грибок с пружинным возвратом,
- кнопки грибок с подсветкой, с пружинным возвратом,
- кнопки грибок с фиксацией, кнопка грибок красная с фиксацией, кнопка стоп грибок с фиксацией,
- кнопки грибок с подсветкой и фиксацией, кнопка стоп с фиксацией красный грибок,
- кнопка красная грибок, кнопка стоп грибок, кнопка грибок в корпусе, кнопка грибок с фиксацией в корпусе,
- аварийная кнопка грибок, кнопка управления грибок, кнопка стоп красный грибок, кнопка грибок без фиксации
Кнопки аварийного останова:
- кнопки аварийного останова триггерного действия, с фиксацией, кнопка аварийный,
- кнопки аварийного остановки с подсветкой, триггерного действия, с фиксацией,
- кнопки аварийного остановки с фиксацией, кнопка аварийного останова грибок,
Кнопки аварийного отключения:
- кнопки аварийного отключения с фиксацией,
- кнопки аварийного отключения с подсветкой, с фиксацией,
- кнопки аварийного отключения двигателя, кнопка аварийного отключения сигнализации, кнопка аварийного отключения питания
Кнопки 22 мм:
- кнопки 22 мм с фиксацией,
- кнопки с фиксацией и подсветкой, кнопки с фиксацией и подсветкой 24В, кнопки с фиксацией и подсветкой 220В
- кнопки с возвратом нажатием,
- кнопки с возвратом поворотом
Переключатели:
- переключатели со стандартной ручкой,
- переключатели с удлиненной ручкой,
- переключатели с удлиненной ручкой с блокировкой,
- переключатели с ключом, переключатели с ключом с фиксацией, ключ управления переключатель,
- переключатели с рифленой головкой,
- переключатели с подсветкой, со стандартной ручкой, со встроенным светодиодом
Тумблеры,
сигнальные лампы, сигнальные лампы со встроенным светодиодном, сигнальные лампы с цоколем BA9S,
кнопки возврата при перегрузке,головки и основание для установки потенциометров,
счетчики времени,
сирены,
держатели предохранителей,джойстики и рычаги управления,
комплектующие корпуса с клеммными зажимами под винт,комплектующие корпуса с пружинными клеммными зажимами,комплектующие корпуса для установки на печатную плату,комплектующие корпуса с разъемами типа Faston,комплектующие корпуса с втычными разъемами,
корпуса в сборе со встроенным светодиодом,корпуса в сборе с цоколем BA9S,
контактные блоки и сигнальные блоки,блок-контакты для стандартных применений,блок-контакты для специальных применений,светосигнальные блоки,блоки с функцией контрольного излучения,
светодиодные регуляторы,
принадлежности для головок,принадлежности для кнопок, принадлежности для кнопок с подсветкой,принадлежности для переключателей.....
Кнопки грибок, т.е. с грибовидной головкой производится в следующих модификациях:
- кнопки с грибовидной головкой XB4 BC21 (ZB4 BZ101 + ZB4 BC2),
- кнопки с грибовидной головкой диаметром 30 мм черного цвета с клеммными зажимами под винт ZB4 BC24,
- кнопки с грибовидной головкой диаметром 30 мм зеленого цвета с клеммными зажимами под винт ZB4 BC34,
- кнопки с грибовидной головкой диаметром 30 мм красного цвета с клеммными зажимами под винт ZB4 BC44,
- кнопки с грибовидной головкой диаметром 30 мм желтого цвета с клеммными зажимами под винт ZB4 BC54,
- кнопки с грибовидной головкой диаметром 30 мм синего цвета с клеммными зажимами под винт ZB4 BC64,
- кнопки с грибовидной головкой диаметром 40 мм черного цвета с клеммными зажимами под винт ZB4 BC2,
- кнопки с грибовидной головкой диаметром 40 мм зеленого цвета с клеммными зажимами под винт ZB4 BC3,
- кнопки с грибовидной головкой диаметром 40 мм красного цвета с клеммными зажимами под винт ZB4 BC4,
- кнопки с грибовидной головкой диаметром 40 мм желтого цвета с клеммными зажимами под винт ZB4 BC5,
- кнопки с грибовидной головкой диаметром 40 мм синего цвета с клеммными зажимами под винт ZB4 BC6,
- кнопки с грибовидной головкой диаметром 60 мм черного цвета с клеммными зажимами под винт ZB4 BR2,
- кнопки с грибовидной головкой диаметром 60 мм зеленого цвета с клеммными зажимами под винт ZB4 BR3,
- кнопки с грибовидной головкой диаметром 60 мм красного цвета с клеммными зажимами под винт ZB4 BR4,
- кнопки с грибовидной головкой диаметром 60 мм желтого цвета с клеммными зажимами под винт ZB4 BR5,
- кнопки с грибовидной головкой диаметром 60 мм синего цвета с клеммными зажимами под винт ZB4 BR6,
- кнопки с грибовидной полусферической головкой диаметром 30 мм черного цвета с клеммными зажимами под винт ZB4 BR216,
- кнопки с грибовидной полусферической головкой диаметром 30 мм зеленого цвета с клеммными зажимами под винт ZB4 BR316,
- кнопки с грибовидной полусферической головкой диаметром 30 мм красного цвета с клеммными зажимами под винт ZB4 BR416,
- кнопки с грибовидной полусферической головкой диаметром 30 мм желтого цвета с клеммными зажимами под винт ZB4 BR516,
- кнопки с грибовидной полусферической головкой диаметром 30 мм синего цвета с клеммными зажимами под винт ZB4 BR616,
- кнопки грибок с подсветкой диаметром 40 мм белого цвета с клеммными зажимами под винт ZB4 BW413,
- кнопки грибок с подсветкой диаметром 40 мм зеленого цвета с клеммными зажимами под винт ZB4 BW433,
- кнопки грибок с подсветкой диаметром 40 мм красного цвета с клеммными зажимами под винт ZB4 BW443,
- кнопки грибок с подсветкой диаметром 40 мм оранжевого цвета с клеммными зажимами под винт ZB4 BW453,
- кнопки грибок с подсветкой диаметром 40 мм синего цвета с клеммными зажимами под винт ZB4 BW463
Головки для кнопок грибок:
- головка для кнопки грибок "тяни-толкай" диаметром 40 мм черного цвета ZB4 BT2,
- головка для кнопки грибок "тяни-толкай" диаметром 60 мм черного цвета ZB4 BX2,
- головка для кнопки грибок с возвратом поворотом диаметром 30 мм черного цвета ZB4 BS42,
- головка для кнопки грибок с возвратом поворотом диаметром 40 мм черного цвета ZB4 BS52,
- головка для кнопки грибок с возвратом поворотом диаметром 40 мм желтого цвета ZB4 BS55,
- головка для кнопки грибок с возвратом поворотом диаметром 60 мм черного цвета ZB4 BS62,
- головка для кнопки грибок с возвратом ключом диаметром 30 мм черного цвета ZB4 BS72,
- головка для кнопки грибок с ключом диаметром 40 мм черного цвета ZB4 BS12,
- головка для кнопки грибок с ключом диаметром 40 мм черного цвета ZB4 BS22,
- головка для кнопки грибок с ключом диаметром 40 мм черного цвета ZB4 BS22,
- головка для кнопки грибок с подсветкой диаметром 40 мм белого цвета ZB4 BW613,
- головка для кнопки грибок с подсветкой диаметром 40 мм зеленого цвета ZB4 BW633,
- головка для кнопки грибок с подсветкой диаметром 40 мм оранжевого цвета ZB4 BW653,
- головка для кнопки грибок с подсветкой диаметром 40 мм синего цвета ZB4 BW663,
Вес в упаковке, кг.: 0.057
Габариты, м.: 0.053 x 0.033 x 0.055
3389119043847
