Описание, применение ПДУ-ВН631-71

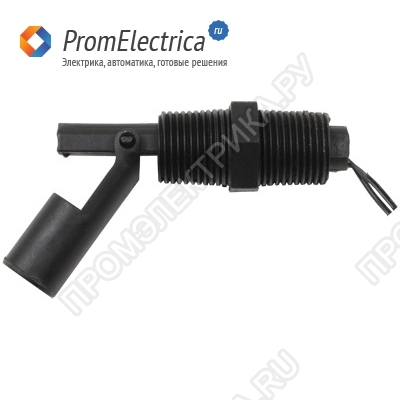

Миниатюрный поплавковый выключатель ПДУ-ВН631-71 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности ПДУ-ВН631-71:
Длина погружной части: 71 мм
Диаметр поплавка: 18 мм
Максимально коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимально коммутируемое напряжение: ≅220 В
Рабочее давление: 0,5 МПа
Рабочая температура: −10...70°С
Присоединение: Rc½"
Длина провода: 350 мм
Рабочее положение: горизонтальное
Материал корпуса: полипропилен
В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
Горизонтальное монтажное положение
Малые габариты
Изготовлены из полипропилена
Технические характеристики ПДУ-ВН631-71:
Рабочее положениеГоризонтальное
Материал корпуса
Полипропилен
Рабочая температура−10...70°С
Максимальное рабочее давление0,5 МПа
Максимальная коммутируемая мощность50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение≅220 В
Длина проводов350 мм
ПрисоединениеRc½"
Диаметр поплавка18 мм
Длина погружной части
71 мм

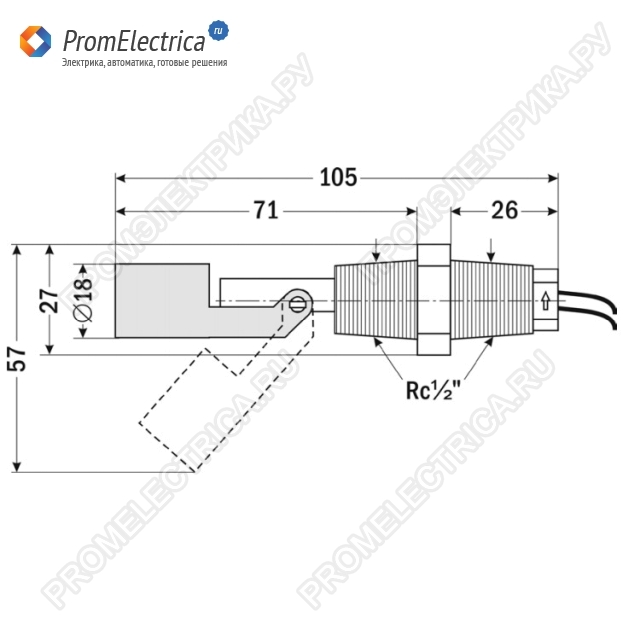

Габаритные размеры∅ 27×105 мм
Вес
28 г
Порядок работы ПДУ-ВН631-71:
1. Установите датчик в горизонтальном положении.

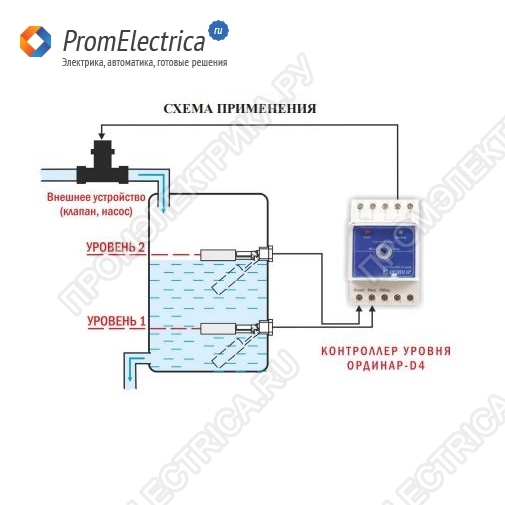

2. Подключите датчик к внешнему оборудованию согласно схеме.
3. В зависимости от положения датчика повышение уровня жидкости в резервуаре приводит к перемещению поплавка и замыканию или размыканию контакта датчика уровня.
