Описание, применение ПДУ-В542-170
Миниатюрный поплавковый датчик уровня ПДУ-В542-170 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности ПДУ-В542-170:
Количество уровней: 2
Длина погружной части: 170 мм
Диаметр поплавка: 23 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение: ≅220 В
Рабочее давление: 1 МПа
Рабочая температура: −20...80°С
Присоединение: G½"
Длина проводов: 350 мм
Рабочее положение: вертикальное
Материал корпуса: нейлон
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
Технические характеристики ПДУ-В542-170:
Рабочее положение Вертикальное
Количество уровней
2
Материал корпуса
Нейлон
Рабочая температура −20...80°С
Максимальное рабочее давление 1 МПа
Максимальная коммутируемая мощность 50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение ≅220 В
Длина проводов 350 мм
Присоединение
G½"
Диаметр поплавка
23 мм
Длина погружной части
170 мм

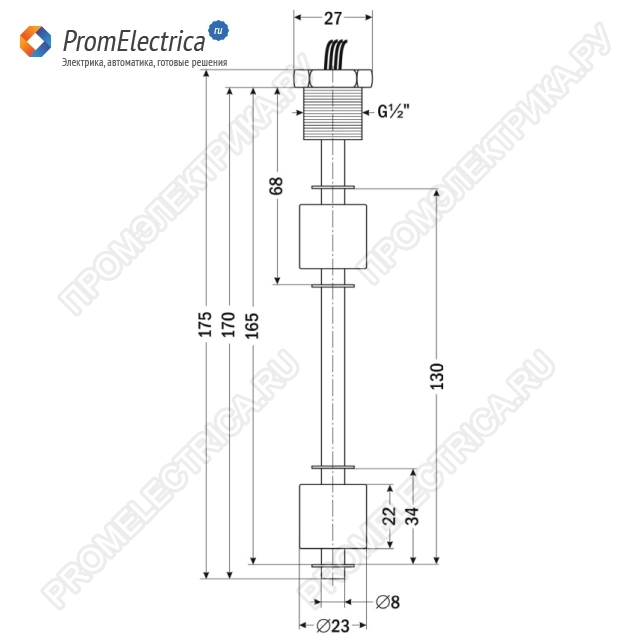

Габаритные размеры ∅ 27×175 мм
Вес
35 г
Порядок работы ПДУ-В542-170:
1. Установите датчик в рабочее положение.

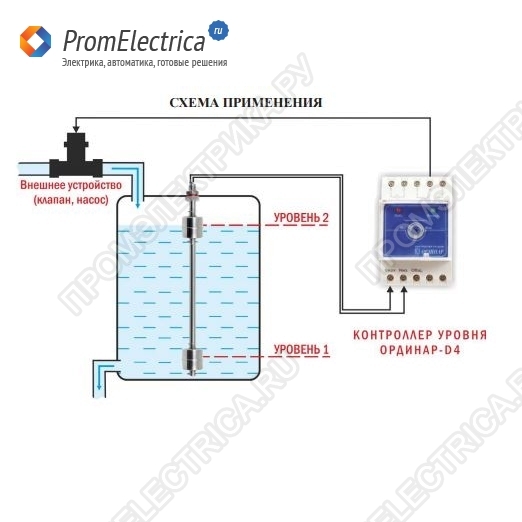

2. Подключите датчик к внешнему оборудованию согласно схеме.
3. При повышении уровня жидкости в резервуаре происходит перемещение поплавка, что приводит к размыканию контакта датчика уровня; при понижении уровня контакт замыкается. Возможно изменение логики работы на противоположную. Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
