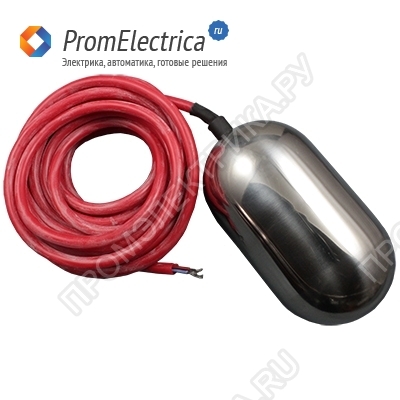

Описание, применение ПДУ-П101-5600
Поплавковый выключатель ПДУ-П101 предназначен для регулирования уровня жидкости в резервуаре, обеспечивает защиту насоса от сухого хода и служит для автоматизации процесса наполнения/осушения резервуара
Особенности ПДУ-П101-5600:
Рабочая среда: вода и другие неагрессивные жидкости
Реле: ~2 А, 250 В
Длина кабеля: 3,7 м, 5,6 м, 10 м
Рабочая температура: −10...110°С
Материал корпуса: нержавеющая сталь
Защита: IP68
Перекидной контакт
Подключаются к насосу или клапану
Технические характеристики ПДУ-П101-5600:
Рабочая среда
Вода и другие неагрессивные жидкости
Максимальное коммутируемое напряжение ~250 В
Максимальный коммутируемый ток
~2 А
Механическая износостойкость
50 000 циклов
Материал корпуса Нержавеющая сталь
Степень защиты IP68
Температура эксплуатации
−10...110°С
Длина кабеля
ПДУ-П101-3700 3,7 м
ПДУ-П101-5600 5,6 м
ПДУ-П101-10000 10 м

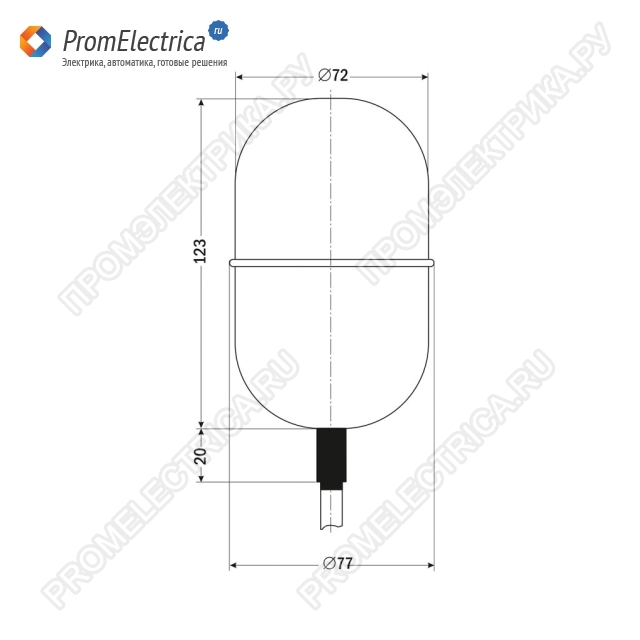

Габаритные размеры
ПДУ-П101-3700 ∅ 76×123 мм
ПДУ-П101-5600 ∅ 76×135 мм
ПДУ-П101-10000 ∅ 76×135 мм
Вес
ПДУ-П101-3700 522 г
ПДУ-П101-5600 608 г
ПДУ-П101-10000 860 г
Порядок работы ПДУ-П101-5600:
1. Установка и подключение

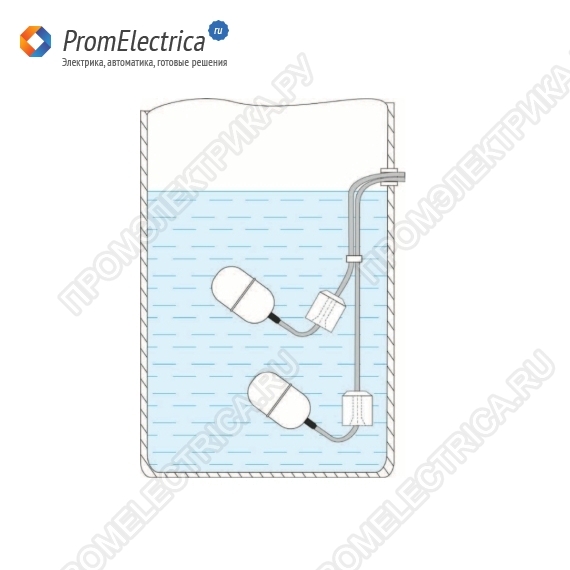

1.1. Подберите грузило весом 1–2 кг и закрепите его на кабеле на нужном уровне. Подключите кабель поплавкового выключателя к электронасосу через промежуточное реле или пускатель.
1.2. Поместите поплавковый выключатель в резервуар с водой.
1.3. Длина отрезка кабеля выключателя между местом крепления (грузилом) и корпусом поплавкового выключателя задает уровень срабатывания.
1.4. Место соединения кабеля поплавкового выключателя с кабелем насоса должно обязательно находиться НАД водой или быть герметично заизолировано.
2. Режим наполнения резервуара
2.1. Подключите синий провод поплавкового выключателя к электронасосу, а черный – к нулю. Коричневый провод должен остаться неподключенным.
2.2. Электронасос начнет перекачивать воду, когда вода в резервуаре опустится до заданного уровня.
2.3. Как только уровень воды поднимется до нужной отметки, насос отключится.
3. Режим осушения резервуара
3.1. Подключите коричневый провод поплавкового выключателя к электронасосу, а черный – к нулю. Синий провод должен остаться неподключенным.
3.2. Электронасос отключится, когда вода в резервуаре опустится до заданного уровня.
3.3. Как только уровень воды поднимется до заданной отметки, насос снова начнет откачивать воду.
4. Автонаполнение и автоосушение
4.1. Подключите прибор для автоматического переключения между режимами наполнения/осушения резервуара.
4.2. Для более подробных инструкций смотрите предыдущий раздел паспорта. Эта функция является дополнительной к двум основным режимам.
Меры предосторожности ПДУ-П101-5600:
Кабель питания является неотъемлемой частью устройства, в случае его неисправности необходимо заменить весь прибор целиком.
Ремонт кабеля отдельно от прибора невозможен.
Нельзя погружать в воду место соединения кабеля датчика с проводом насоса.
Неиспользуемый провод кабеля должен быть изолирован.
Электрический насос должен быть заземлен во избежание поражения электрическим током.
